Đầu Bấm Cos Giá Tốt Chuyên Dùng Cho Ống Mềm Thủy Lực

Đầu bấm cos là gì? Vì sao quan trọng trong hệ thống thủy lực?

Trong hệ thống ống mềm thủy lực, đầu bấm cos (hydraulic hose fitting) là chi tiết kết nối giữa ống và các phần tử như van, bơm, xi lanh, manifold, mặt bích…
Nó gồm hai phần chính:

• Thân cos: phần ren/ mặt bích/ đầu nối với thiết bị và phần chuôi có gân để bấm với ống.
• Ferrule (ống chụp/bịch bấm): phần áo thép bao ngoài, được máy ép (crimping machine) nén chặt lên lớp bố thép và cao su của ống.

Khi được bấm đúng kỹ thuật, đầu cos đảm nhiệm 3 chức năng cốt lõi:

• Tạo mối nối kín tuyệt đối, chịu áp suất làm việc và áp suất xung cao.
• Giữ vững cấu trúc ống, tránh tuột ống, phồng ống hoặc nổ cục bộ.
• Dẫn hướng lực, bảo vệ khu vực gối nối – vốn là điểm yếu nhất trong toàn bộ tuyến ống.

Chỉ cần một đầu cos lắp sai hoặc chất lượng kém, hệ quả có thể là:

• Rò rỉ dầu, giảm áp, giảm hiệu suất toàn hệ thống.
• Phun tia dầu áp cao gây nguy hiểm cho người vận hành.
• Hư hại các cụm thiết bị xung quanh, tăng chi phí dừng máy và sửa chữa.

Vì vậy, việc hiểu rõ cấu tạo, tiêu chuẩn và cách chọn đầu bấm cos là yêu cầu bắt buộc với kỹ thuật viên thủy lực, bộ phận bảo trì và cả người mua hàng.

Phân loại đầu bấm cos theo tiêu chuẩn quốc tế

Trong thực tế, đầu bấm cos được tiêu chuẩn hóa theo nhiều hệ ren và hình dạng khác nhau. Dưới đây là các nhóm phổ biến trong hệ thống thủy lực công nghiệp và máy công trình.

1. Đầu cos JIC (SAE J514 – 37° flare)

Đặc điểm:

• Đầu vát 37° (flare) kết hợp với mặt côn đối ứng tạo bề mặt tự làm kín.
• Thường dùng với ren inch (UNF).

Ưu điểm:

• Chịu áp cao, khả năng tháo lắp nhiều lần.
• Phổ biến trong ngành máy công trình, xe chuyên dụng, thủy lực di động.

Ứng dụng:

• Hệ thống thủy lực trên xe xúc, xe nâng, xe cẩu…
• Các mạch dầu áp suất cao cần độ tin cậy lớn.

2. Đầu cos ORFS (O-Ring Face Seal)

Đặc điểm:

• Bề mặt đầu cos phẳng, có rãnh O-ring.
• Khi siết, O-ring bị ép giữa hai mặt phẳng → tạo mối nối kín tuyệt đối.

Ưu điểm:

• Khả năng chống rò rỉ rất cao, đặc biệt với áp suất xung và rung động.
• Phù hợp môi trường yêu cầu sạch, hạn chế rò dầu.

Ứng dụng:

• Hệ thống thủy lực xe nâng, thiết bị kho bãi, máy công nghiệp, thiết bị nông nghiệp hiện đại.

3. Đầu cos DIN (24° cone – Metric)

Đặc điểm:

• Chuẩn DIN 2353/DIN 3865, góc côn 24°.
• Vòng cắt hoặc vòng bít tạo mối nối với ống thép hoặc fitting tương thích.

Ưu điểm:

• Dễ chuẩn hóa, đa dạng dải kích thước từ nhẹ (L) đến nặng (S).
• Thông dụng trong nhà máy, dây chuyền công nghiệp châu Âu và châu Á.

Ứng dụng:

• Máy ép, máy nhựa, máy dập, hệ thống trạm nguồn thủy lực cố định.

4. Đầu cos Metric & BSP

Metric (ren hệ mét):

• Dùng ren mét Mxx×pitch, có thể kết hợp côn 24°, mặt phẳng có O-ring hoặc kết cấu khác.
• Phổ biến trên thiết bị sản xuất tại châu Á, châu Âu.

BSP / BSPT (British Standard Pipe):

• BSPP (G): ren ống song song, thường kết hợp vòng đệm/đai ốc tạo kín.
• BSPT (R): ren ống côn, tự làm kín nhờ nêm ren.

Ứng dụng chung:

• Máy nén khí, hệ thống dầu bôi trơn, thủy lực áp trung bình đến cao.

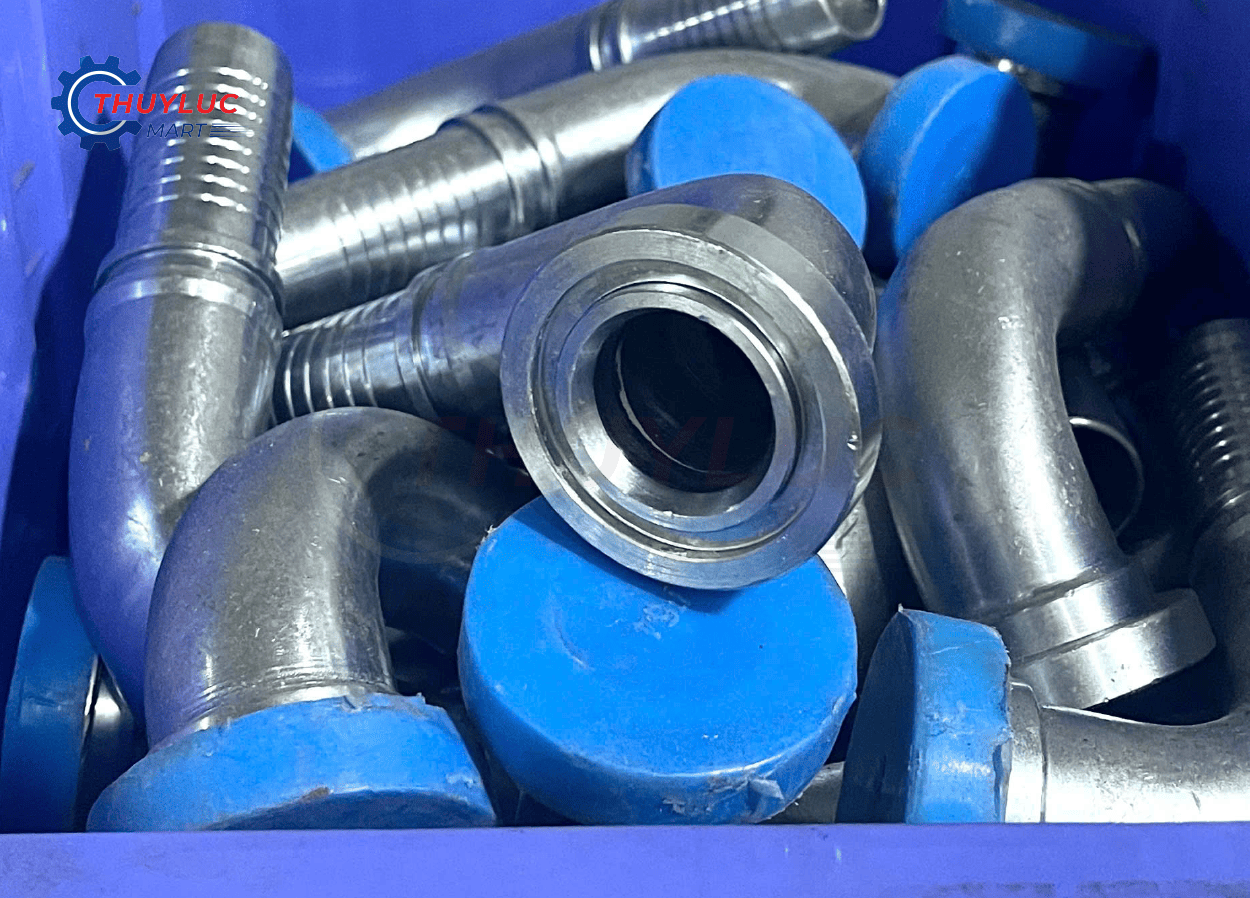

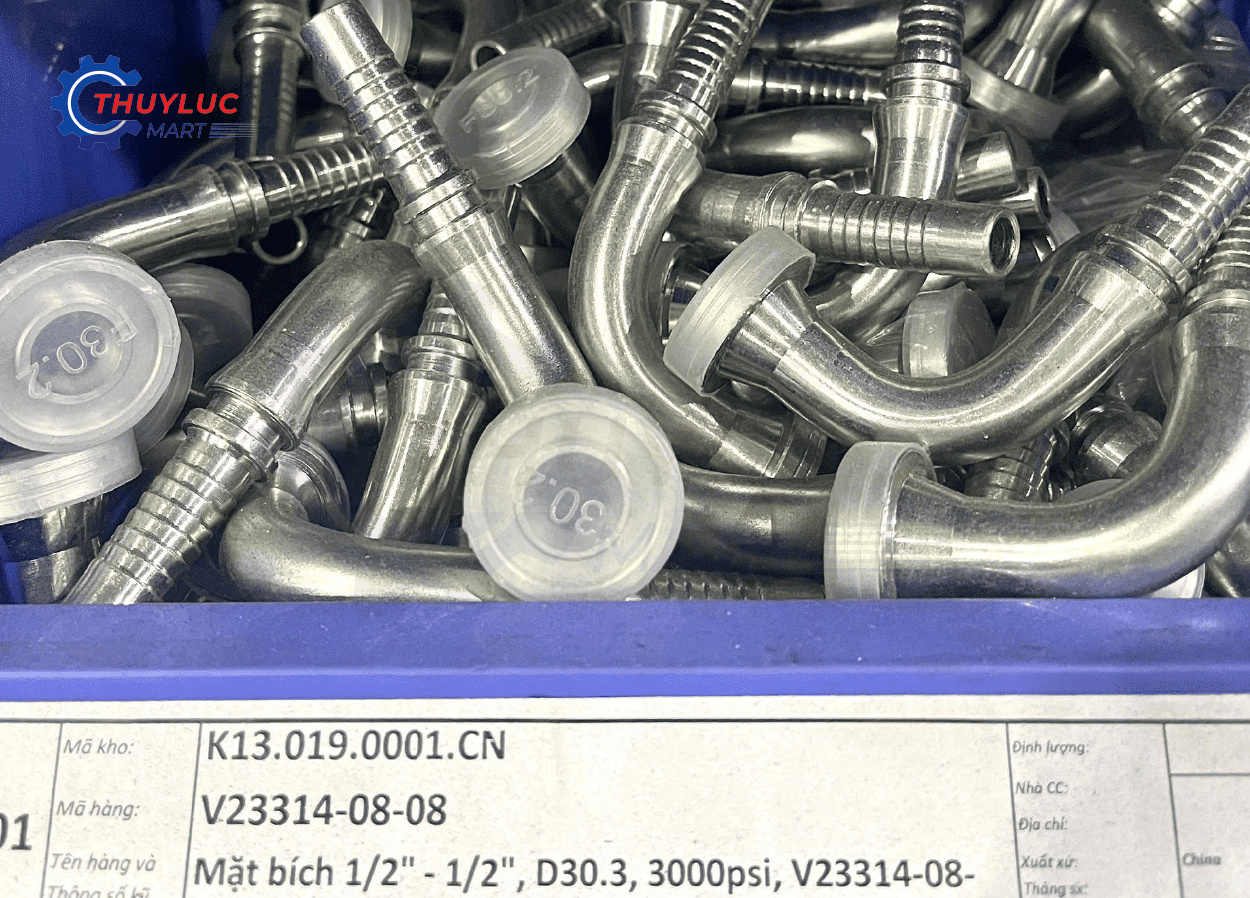

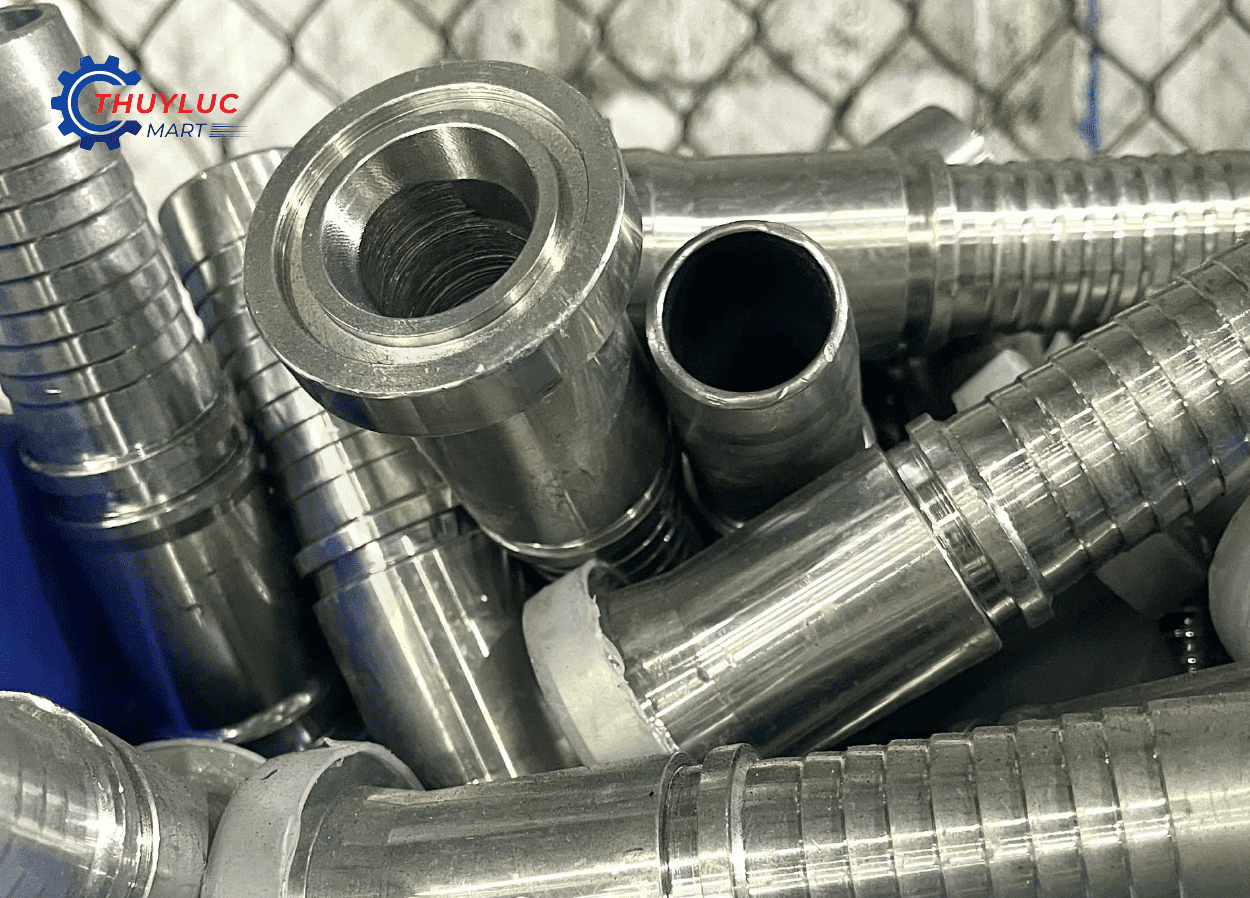

5. Đầu cos Flange (mặt bích 3000 psi / 6000 psi)

Đặc điểm:

• Đầu cos có cổ bích, lắp với mặt bích clamp bằng bulong.
• Phù hợp ống cỡ lớn, áp suất làm việc cao.

Phân loại:

• Flange 3000 psi – thường dùng cho áp vừa.
• Flange 6000 psi – dùng cho áp rất cao, tuyến ống đường kính lớn.

Ứng dụng:

• Hệ thống thủy lực công suất lớn: máy ép thủy lực, máy đúc, thiết bị khai khoáng, thép, dầu khí.

Cách chọn đầu bấm cos đúng cho từng loại ống

Đầu cos chỉ phát huy đúng khả năng nếu tương thích hoàn toàn với loại ống được sử dụng. Dưới đây là các nguyên tắc cơ bản với các dòng ống bố thép phổ biến.

1. Ống 1SN – 1 lớp bố thép bện đơn

Đặc trưng ống: Một lớp lưới thép bện, áp suất làm việc trung bình.

Khi chọn cos:

• Chọn cos series cho 1SN/1SC do nhà sản xuất khuyến nghị.
• Kích thước chuôi cos (hose tail) phải khớp chính xác với ID ống và chiều dày thành ống.

Ứng dụng: Hệ thống dầu bôi trơn, hồi dầu, tuyến áp trung bình trên máy móc.

2. Ống 2SN – 2 lớp bố thép bện

Đặc trưng ống: Hai lớp thép bện, chịu áp suất cao hơn 1SN.

Khi chọn cos:

• Dùng cos chuyên cho 2SN/2SC, chuôi cos dài hơn, gân bám phù hợp chiều dày bố.
• Ferrule phải thiết kế đúng cho 2 lớp bố, đảm bảo phân bố lực ép đều.

Lưu ý: Không sử dụng cos 1SN cho ống 2SN để tránh nổ tại vị trí bấm.

3. Ống 4SP – 4 lớp xoắn (spiral)

Đặc trưng ống: 4 lớp thép xoắn, chịu áp rất cao và xung lớn.

Khi chọn cos:

• Sử dụng cos “spiral series” cho 4SP/4SH, thiết kế riêng cho ống nhiều lớp thép xoắn.
• Ferrule có cấu trúc rãnh đặc biệt, đảm bảo ép chặt mà không phá hỏng lớp xoắn.

Ứng dụng: Máy ép, máy khoan đá, thiết bị di chuyển nặng, trạm nguồn áp cao.

4. Ống 4SH – 4 lớp xoắn áp siêu cao

Đặc trưng ống: Cấu trúc tương tự 4SP nhưng áp suất danh định và xung cao hơn.

Khi chọn cos:

• Tuân thủ đúng khuyến nghị của nhà sản xuất ống về loại cos/ferrule tương ứng.
• Đảm bảo máy bấm có lực ép phù hợp dải ống spiral cỡ lớn.

Lưu ý an toàn: Bắt buộc thử áp sau khi bấm, đặc biệt với ống dùng trong môi trường nguy cơ cao.

>> Xem thêm: Đầu Bấm Ống Thủy Lực Trung Quốc: Chất Lượng Tốt Với Giá Thành Hợp Lý

Nguyên tắc chung khi chọn đầu cos cho mọi loại ống

1. Đối chiếu catalogue ống và catalog cos để chọn đúng mã tương thích.
2. Kiểm tra kích thước ID, OD, dải áp, loại bố.
3. Ưu tiên dùng bộ cos + ferrule đồng bộ từ cùng nhà cung ứng để hạn chế sai lệch dung sai.
4. Luôn bấm thử và thử áp theo tiêu chuẩn liên quan trước khi đưa vào vận hành.

10 lỗi phổ biến khi chọn đầu bấm cos & cách khắc phục

1. Dùng sai chuẩn ren (inch – mét – BSP – NPT…)

Hậu quả: dễ tuôn ren, rò rỉ tại bề mặt tiếp xúc.

Khắc phục: kiểm tra kỹ catalog, dùng dưỡng ren, xác định đúng chuẩn trước khi đặt hàng.

2. Nhầm lẫn JIC 37° với DIN 24°

Hậu quả: mặt côn không khớp, chỉ tiếp xúc một phần → rò dầu.

Khắc phục: nhìn rõ góc côn, dùng bảng so sánh kích thước; không lắp lẫn hai hệ.

3. Dùng cos 1SN cho ống 2SN/4SP

Hậu quả: lực bám không đủ, có thể tuột ống khi gặp áp cao.

Khắc phục: luôn chọn cos đúng series ống; đọc rõ ký hiệu trên ferrule và đầu cos.

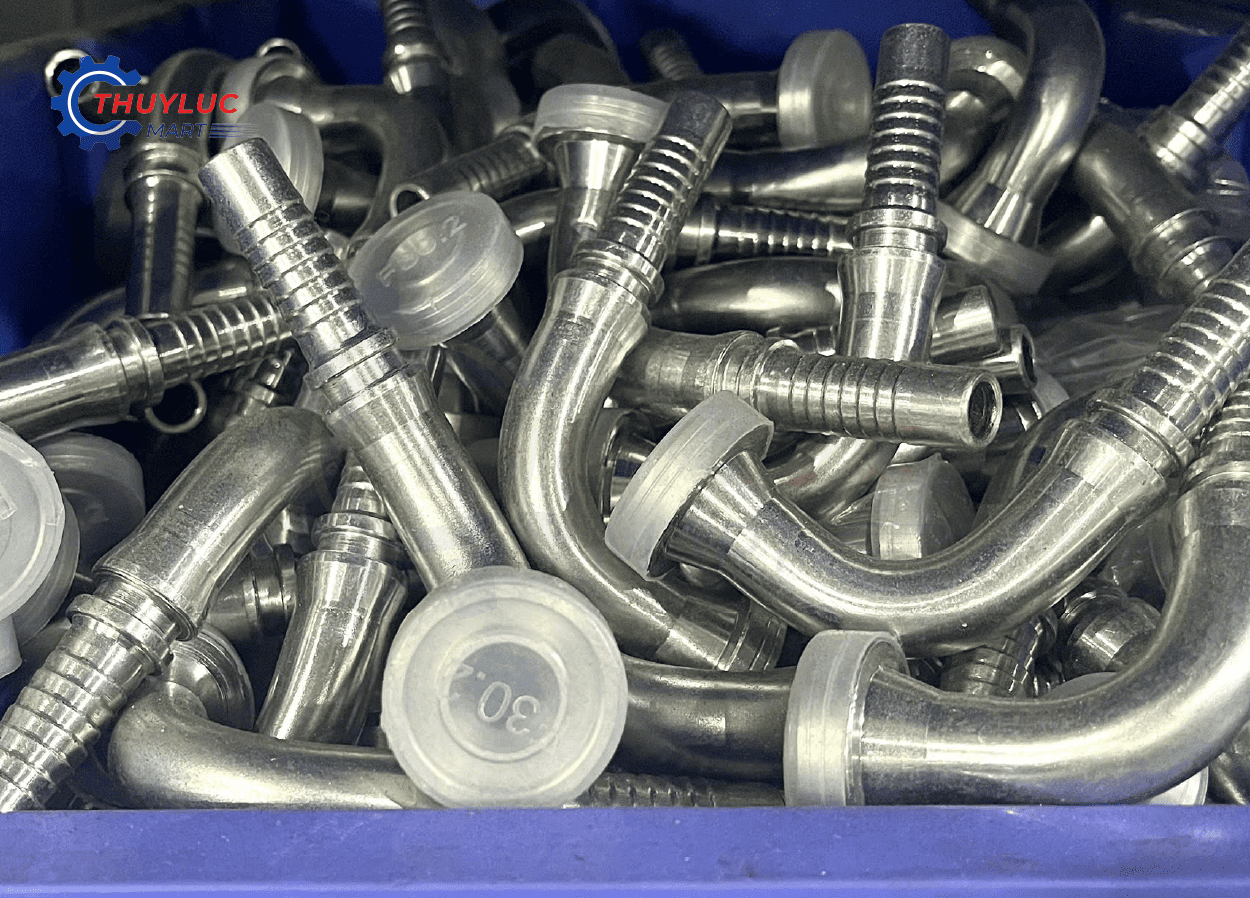

4. Chọn sai loại cos cong trong không gian hẹp

Hậu quả: ống bị bẻ gấp, bán kính uốn nhỏ hơn khuyến cáo → nứt, mỏi ống.

Khắc phục: dùng cos 45° hoặc 90° đúng thiết kế; bố trí tuyến ống hợp lý.

5. Kết hợp cos và ferrule không đồng bộ

Hậu quả: phân bố lực ép không đều, dễ rò rỉ hoặc cắt đứt lớp bố thép.

Khắc phục: ưu tiên mua bộ cos + ferrule trọn bộ từ một nguồn; tránh “trộn hàng”.

6. Bỏ qua bước tuốt vỏ/ vệ sinh ống trước khi bấm

Hậu quả: cao su dư, tạp chất kẹt tại miệng cos, ảnh hưởng độ kín và tuổi thọ.

Khắc phục: thực hiện đúng quy trình cắt – tuốt – thổi sạch ống.

7. Không kiểm soát kích thước sau bấm

Hậu quả: đường kính ngoài sau bấm vượt quá hoặc nhỏ hơn dải cho phép → rò rỉ hoặc bóp nghẹt tiết diện.

Khắc phục: dùng panme, thước kẹp đo kiểm đường kính ferrule sau bấm, so với giá trị trong catalog.

8. Dùng vật liệu cos không phù hợp môi trường làm việc

Hậu quả: rỉ sét nhanh trong môi trường ẩm, hóa chất, nước biển.

Khắc phục: chọn cos mạ kẽm tốt hoặc inox cho môi trường ăn mòn.

9. Siết lực quá nhỏ hoặc quá lớn tại vị trí ren

Hậu quả:

• Siết non: rò rỉ.
• Siết quá chặt: biến dạng côn, nứt ren.

Khắc phục: tham chiếu moment siết khuyến nghị của nhà sản xuất; sử dụng cờ lê lực khi cần.

10. Không thử áp/ kiểm tra rò rỉ trước khi đưa vào vận hành

Hậu quả: sự cố xuất hiện khi máy đang chạy, gây dừng máy đột ngột.

Khắc phục: áp dụng thử áp tĩnh và kiểm tra rò bằng phương pháp phù hợp cho từng tuyến ống.

>> Xem thêm: Gia Công Đầu Nối Và Đầu Bấm Mặt Bích Theo Yêu Cầu

Ưu điểm của đầu cos OEM tại Thủy Lực Mart

Tại Thủy Lực Mart, đầu bấm cos được lựa chọn theo quy trình chặt chẽ, dựa trên nhu cầu thực tế của thị trường Việt Nam và phản hồi từ khách hàng kỹ thuật. Một số điểm nổi bật:

1. Lựa chọn nhà sản xuất có kiểm chứng

• Đội ngũ kỹ thuật và lãnh đạo trực tiếp đến tham quan nhà máy, đánh giá dây chuyền gia công, quy trình kiểm soát chất lượng.
• Ưu tiên nhà sản xuất có kinh nghiệm trong các chuẩn JIC, ORFS, DIN, Metric, BSP, Flange cho ống 1SN, 2SN, 4SP, 4SH…

2. Nhập mẫu – test thực tế trước khi đặt OEM số lượng lớn

• Mỗi dòng cos đều được nhập mẫu với số lượng nhỏ, bấm thử trên nhiều loại ống, test áp, lắp trên máy vận hành thực tế.
• Thu thập ý kiến từ khách hàng đã sử dụng để hiệu chỉnh thiết kế trước khi đặt hàng OEM.

3. Đặt hàng OEM theo yêu cầu riêng của Thủy Lực Mart

• Điều chỉnh chi tiết về chiều dài chuôi, biên dạng gân bám, độ dày ferrule… dựa trên kinh nghiệm xử lý các ca rò rỉ, bung ống ngoài thực tế.
• Tập trung khắc phục những nhược điểm thường gặp của hàng trôi nổi (mỏng vật liệu, sai dung sai, lớp mạ kém…).

4. Kiểm soát chất lượng theo lô hàng

• Kiểm tra ngẫu nhiên kích thước, độ hoàn thiện bề mặt, độ đồng trục của mỗi lô hàng mới về kho.
• Lô không đạt tiêu chí kỹ thuật sẽ không đưa vào phân phối.

5. Danh mục mã hàng phong phú, dễ tra cứu

• Có sẵn nhiều dòng: cos thẳng, cos cong 45°/90°, cos mặt bích 3000/6000 psi, JIC/ORFS/DIN/Metric/BSP, tương thích ống 1SN – 2SN – 4SP – 4SH chất liệu thép và inox 304/316.
• Hệ thống mã kho, tem nhãn rõ ràng, giúp kỹ thuật và bộ phận mua hàng tra mã nhanh, giảm nhầm lẫn.

>> Xem nhanh một số mã đầu bấm cos sẵn hàng tại kho Thủy Lực Mart:

• Đầu bấm inox SS316 1/2" - 1/2" BSP, Z581100808
• Đầu bấm cos inox SS316, 3/4"- 3/4 3000, VHE0038
• Đầu cos SS316, 1/2'' - 3000, cong 90, 841830808
• Đầu bấm SS316, 1/2'' - 16S, cong 90, 84305241608
• Đầu bấm thép 3/4" - 1.1/16"x12 JIC, cong 45, kèm vỏ bóp 4 lớp, SS316, 26742-12-12RW
• Đầu bấm cos chất liệu thép 1.1/4" - 1.5/8"x12 JIC, kèm vỏ bóp 4 lớp, SS316, 26712D-20-20RW
• Đầu bấm thép giá tốt 3/8" - 9/16"x18 JIC, cong 90, kèm vỏ bóp 2 lớp, SS316, 26791-06-06RW
• Đầu bấm cos Interlock cong 90, 2" SAE6000 inox, K6NV6-32-32C
• Đầu bấm Interlock inox, 2 inch SAE3000, 14A77-32-32C
• Đầu cos inox Interlock, 2" SAE6000, inox, K6AV6-32-32C

Đầu bấm cos thủy lực không chỉ là một phụ kiện nhỏ mà là “điểm sinh tử” quyết định độ bền, độ kín và an toàn của toàn bộ hệ thống. Hiểu rõ tiêu chuẩn JIC, ORFS, DIN, Metric, BSP, Flange, chọn đúng cos cho ống 1SN, 2SN, 4SP, 4SH và tránh các lỗi lắp đặt phổ biến sẽ giúp:

• Giảm tối đa rò rỉ và thời gian dừng máy.
• Bảo vệ người vận hành và thiết bị.
• Tiết kiệm chi phí bảo dưỡng dài hạn.
