Bảng Kích Thước Chuẩn SAE O-Ring Flange Code 61/62 Chịu Áp Suất Cao

18 tháng 11 2025

Thủy Lực Mart

Bảng kích thước mặt bích thủy lực SAE O-Ring Flange Code 61 & 62: chịu áp suất cao, chống rò rỉ hiệu quả. Tra cứu miễn phí tại Thủy Lực Mart.

SAE O-Ring Flange Code 61 & Code 62 mang lại khả năng chịu áp suất lớn và độ kín tuyệt đối nhờ sử dụng gioăng O-ring chuyên dụng. Đây là chuẩn mặt bích rất phổ biến tại Mỹ, thường có mặt trong các hệ thống thủy lực công suất cao, máy công trình và các thiết bị yêu cầu độ bền cao.
Code 61 phù hợp áp trung – cao, trong khi Code 62 được thiết kế để chịu áp cực lớn với hệ số an toàn cao. Bảng kích thước dưới đây giúp bạn xem nhanh thông số và lựa chọn đúng chủng loại.

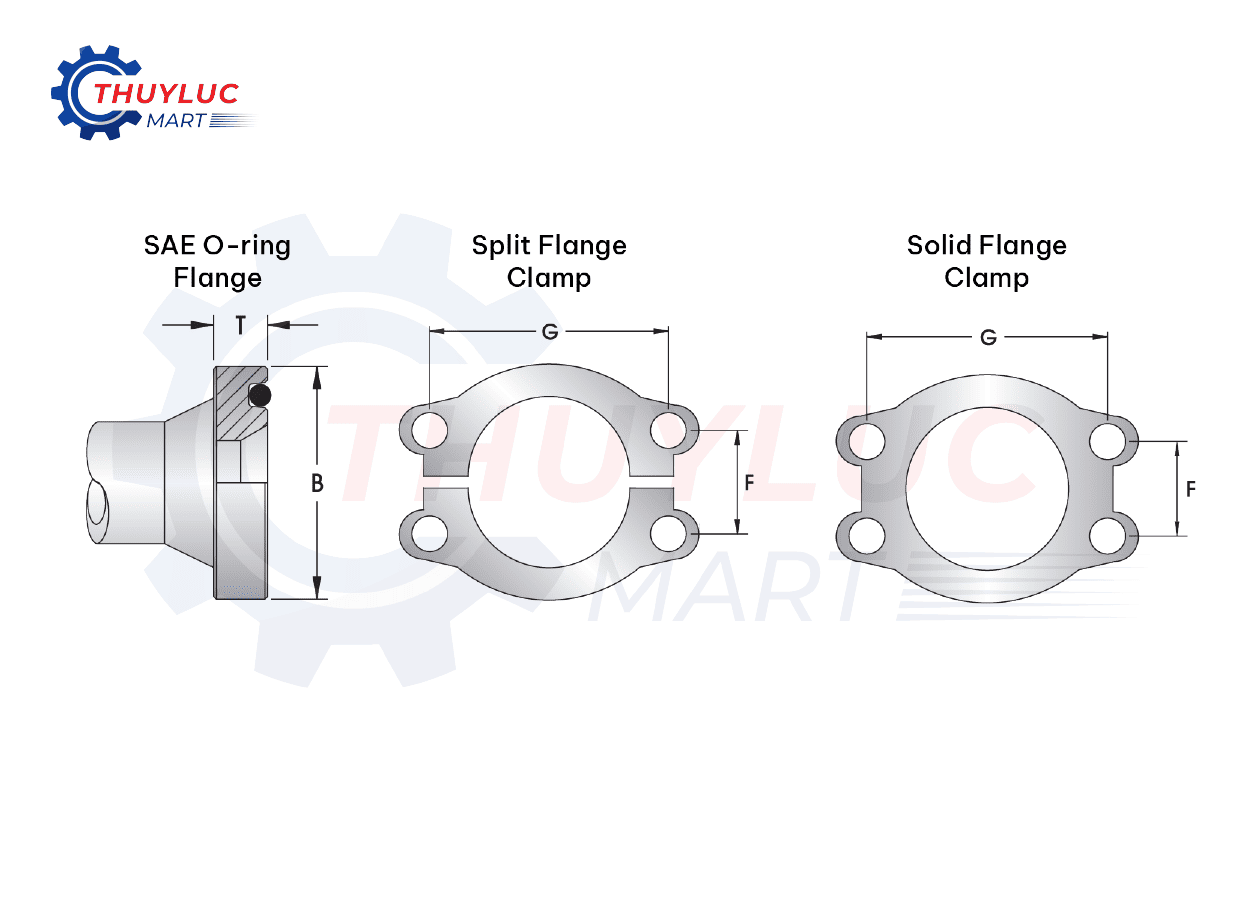

Mặt bích chuẩn SAE O-Ring Flange Code 61 & Code 62

*Bảng kích thước mặt bích thủy lực SAE O-Ring Flange Code 61 & 62*
NOM. Flange Size	Dash Size	BØ		T		F		G		Port Thread & Bolt Length
										PORT	BOLT LENGTH	PORT	BOLT
inch		mm	inch	mm	inch	mm	inch	mm	inch	UNC	inch	METRIC	mm
BẢNG KÍCH THƯỚC MẶT BÍCH SAE - CODE 61
1/2"	-08	30.2	1.19	6.73	0.265	17.5	0.69	38.1	1.50	5/16 - 18	1.1/4	M8 x 1.25	35
5/8”	-10	34.0	1.34	6.73	0.265	19.8	0.78	42.9	1.69	5/16 - 18		M8 x 1.25	35
3/4"	-12	38.1	1.50	6.73	0.265	22.2	0.88	47.6	1.88	3/8 - 16	1.1/4	M10 x 1.5	35
1”	-16	44.5	1.75	8.00	0.315	26.2	1.03	52.4	2.06	3/8 - 16	1.1/4	M10 x 1.5	35
1.1/4”	-20	50.8	2.00	8.00	0.315	30.2	1.19	58.7	2.31	7/16 - 14	1.1/2	M10 x 1.5	40
1.1/2”	-24	60.3	2.38	8.00	0.315	35.7	1.41	69.8	2.75	1/2 - 13	1.1/2	M12 x 1.75	45
1.1/2”	-24	60.3	2.38	8.00	0.315	35.7	1.41	69.8	2.75	1/2 - 13	1.1/2	M12 x 1.75	45
2”	-32	71.4	2.81	9.53	0.375	42.9	1.69	77.8	3.06	1/2 - 13	1.1/2	M12 x 1.75	45
2.1/2”	-40	84.1	3.31	9.53	0.375	50.8	2.00	88.9	3.50	1/2 - 13	1.3/4	M12 x 1.75	45
3”	-48	101.6	4.00	9.53	0.375	61.9	2.44	106.4	4.19	5/8 - 11	1.3/4	M16 x 2.0	45
BẢNG KÍCH THƯỚC MẶT BÍCH SAE - CODE 62
1/2"	-08	31.7	1.25	7.75	0.305	18.2	0.72	40.5	1.59	5/16 - 18	1.1/4	M8 x 1.25	35
3/4"	-12	41.3	1.63	8.76	0.345	23.8	0.94	50.8	2.00	3/8 - 16	1.1/2	M10 x 1.5	40
1”	-16	47.6	1.88	9.53	0.375	27.8	1.09	57.2	2.25	7/16 - 14	1.3/4	M12 x 1.75	45
1.1/4”	-20	54.0	2.12	10.29	0.405	31.8	1.25	66.7	2.63	1/2 - 13	1.3/4	M14 x 2.0	45
1.1/2”	-24	63.5	2.50	12.57	0.495	36.5	1.44	79.4	3.13	5/8 - 11	2.1/4	M16 x 2.0	60
2”	-32	79.4	3.13	12.57	0.495	44.5	1.75	96.8	3.81	3/4 - 10	2.3/4	M20 x 2.5	70

Thủy Lực Mart luôn duy trì tồn kho lớn các loại SAE Flange Code 61 & 62, đảm bảo đầy đủ size và chủng loại tại kho HCM – Hà Nội. Chúng tôi sẵn sàng hỗ trợ kỹ thuật và tư vấn chọn đúng flange cho hệ thống của bạn.

Liên hệ ngay với chúng tôi nếu bạn còn bất kỳ thắc mắc nào, Thủy Lực Mart sẽ phản hổi nhanh chóng trong vòng 24H!
