Vì sao cần xác định đúng hệ ren trong thủy lực?
Trong hệ thống thủy lực, ren của các đầu nối và phụ kiện đóng vai trò quyết định đến độ kín khít, độ an toàn và tuổi thọ của toàn bộ hệ thống.
Nếu lắp sai hệ ren:
- Hệ thống sẽ rò rỉ dầu, gây tổn thất áp suất và giảm hiệu suất làm việc.
- Ren bị mòn, tuột hoặc gãy chỉ sau một thời gian ngắn vận hành.
- Có thể gây nổ ống, hư hỏng thiết bị và ảnh hưởng đến an toàn lao động.
Thực tế, kỹ thuật viên thường nhầm lẫn giữa BSPT và NPT, hoặc JIC và SAE. Những sai lầm này không chỉ khiến khách hàng mất thời gian đổi trả, mà còn làm gián đoạn sản xuất và tăng chi phí bảo trì.
Do đó, việc xác định và phân biệt đúng hệ ren là yêu cầu bắt buộc cho mọi kỹ thuật viên và doanh nghiệp đang vận hành hoặc bảo dưỡng hệ thống thủy lực.
Các hệ ren thủy lực phổ biến hiện nay

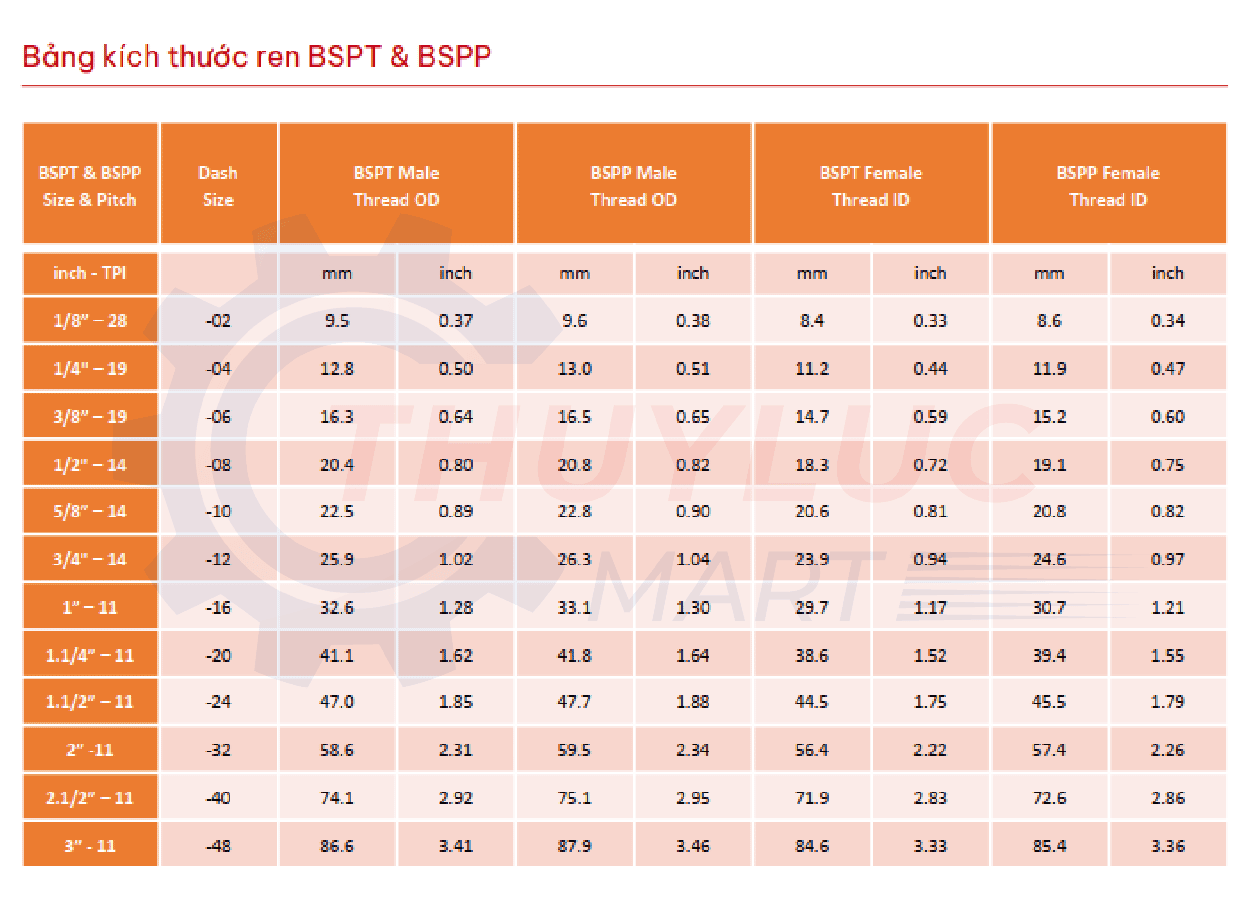

1. Ren BSPT & BSPP – Chuẩn Anh
Ren BSP là hệ ren phổ biến tại châu Âu và châu Á.
Phân loại:
- BSPP (Parallel) – ren trụ.
- BSPT (Tapered) – ren côn.
Đặc điểm nhận dạng:
- Bước ren tính theo số vòng ren trên mỗi inch (TPI).
- Góc sườn ren = 55°
- Góc côn làm kín = 60°
Khuyến cáo:
- BSPT Male chỉ lắp vào đầu cái cố định dùng với keo làm kín
- BSPP côn phẳng thường sử dụng kèm với Bonded và vòng đệm làm kín
Ứng dụng:
- Hệ thống thủy lực công nghiệp tại Anh, châu Âu, và nhiều nước châu Á.
- Kết nối thường dùng: BSPP kết hợp với gioăng đệm phẳng, BSPT tự kín bằng côn.

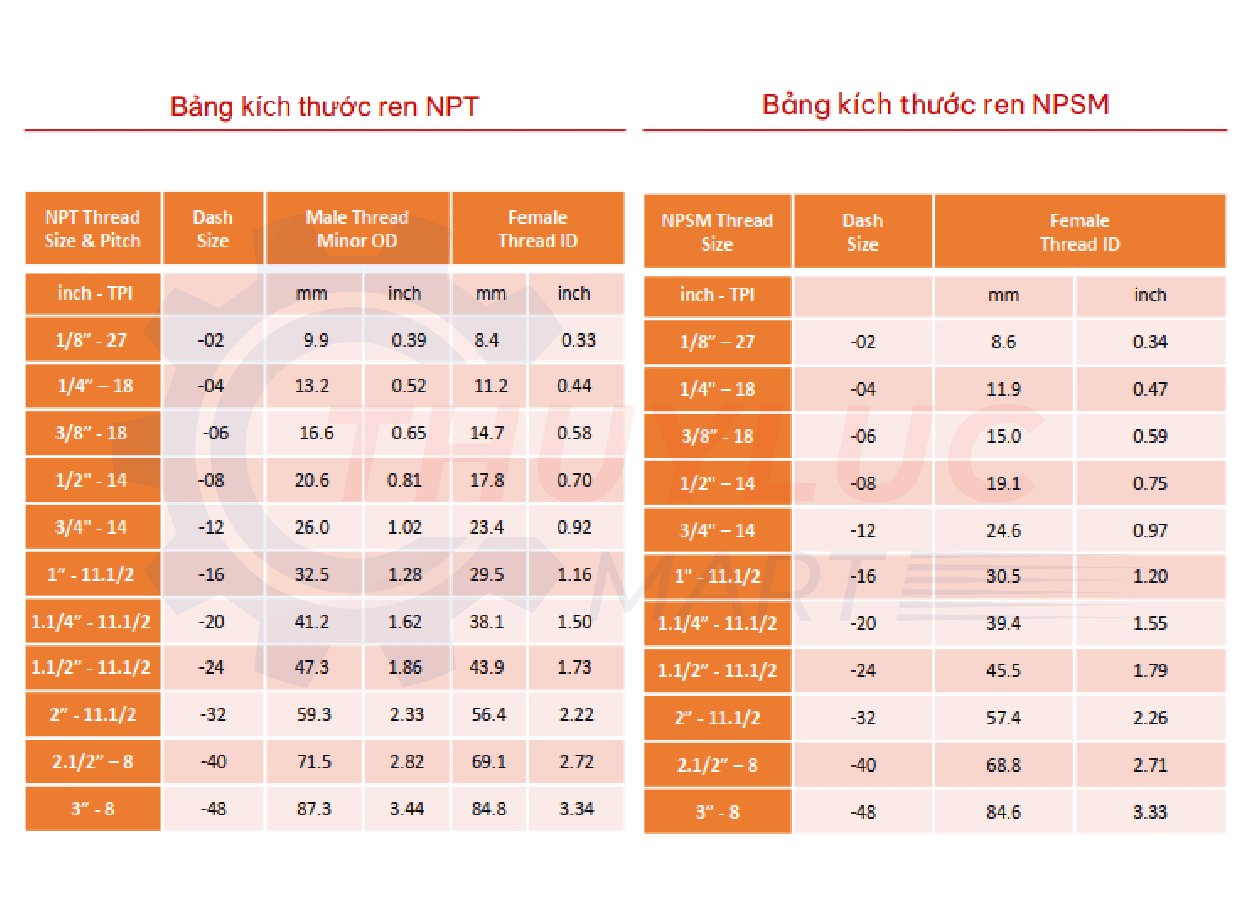

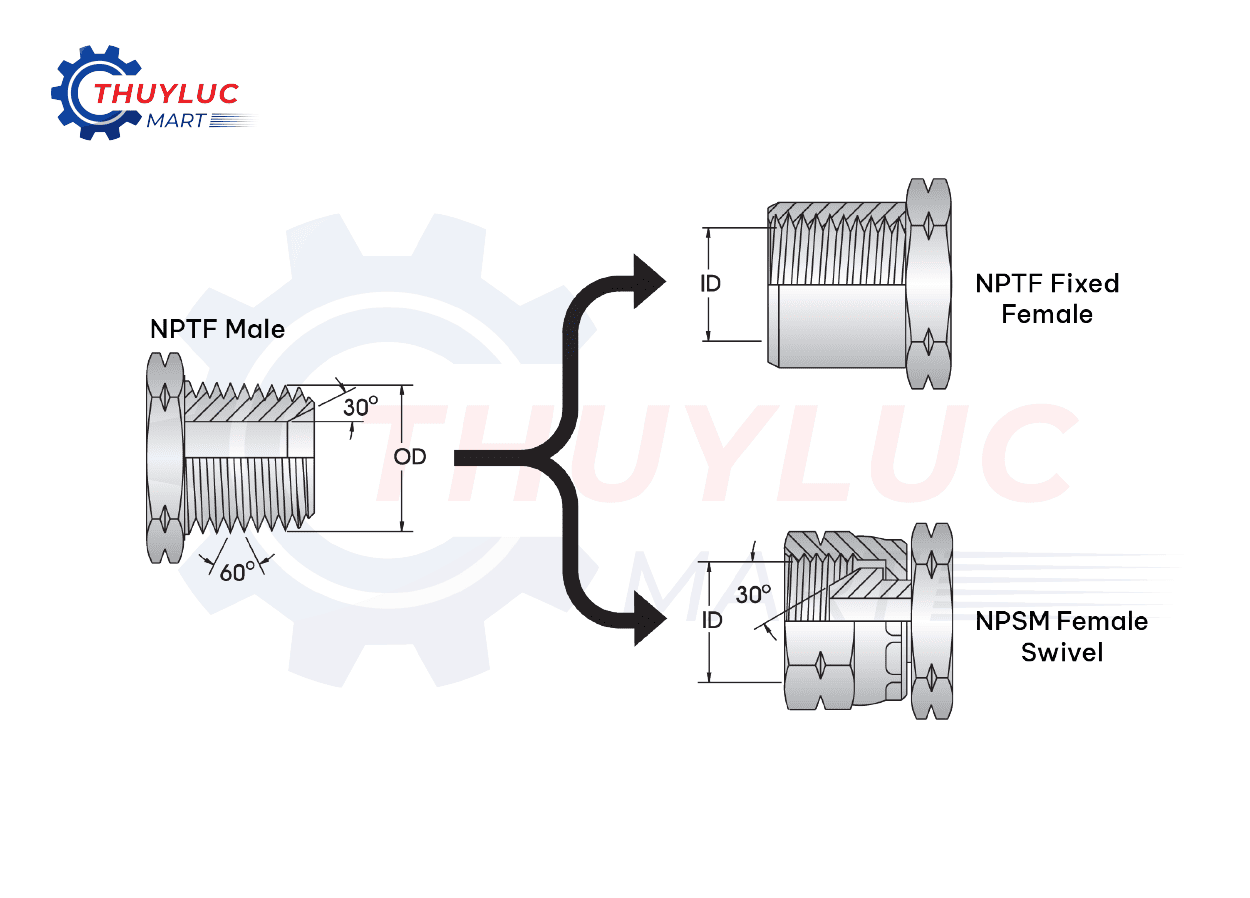

2. Ren NPT & NPS – Chuẩn Mỹ
Ren NPT được sử dụng rộng rãi trong máy móc nhập khẩu từ Mỹ.
Đặc điểm:
- NPT: Góc giữa 2 đỉnh ren là 60°
- NPT: Góc côn làm kín 60°
- NPT gần giống với BSPT, tuy nhiên không lắp lẫn được
- NPT làm kín bằng đỉnh răng, thường sử dụng kèm theo với cao su non/ keo làm kín
Ứng dụng:
- Các thiết bị thủy lực, khí nén sản xuất tại Mỹ.
- Hệ thống dầu khí và công nghiệp nặng.
>> Xem thêm: Hướng Dẫn Chi Tiết Cách Chọn và Lắp Đặt Ống Thủy Lực Đúng Chuẩn 2025

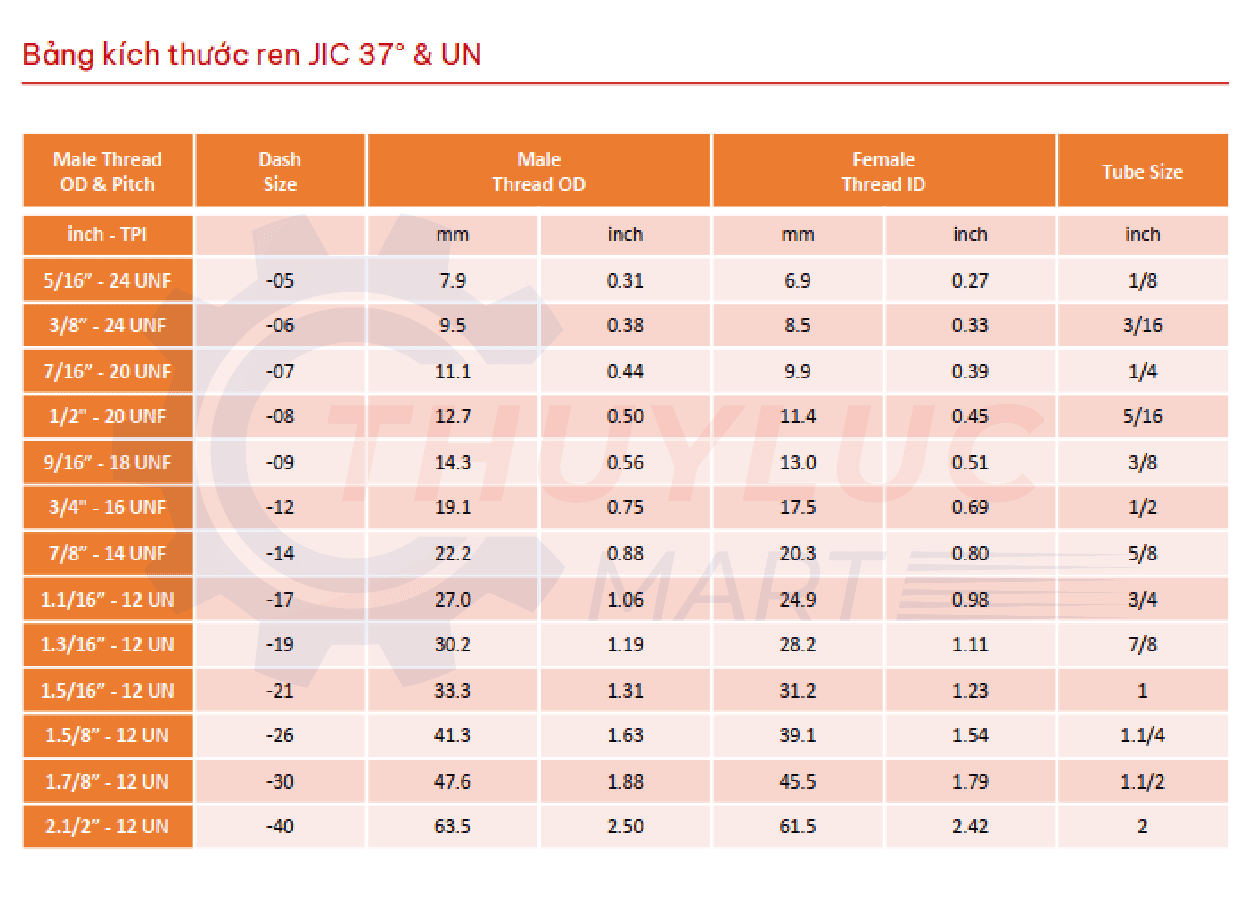

3. Ren JIC Côn 37° & UN
JIC là chuẩn ren nổi tiếng của Mỹ, theo tiêu chuẩn SAE J514.
Đặc điểm:
Ưu điểm:
- Lắp ráp nhanh, tháo lắp nhiều lần mà không ảnh hưởng đến độ kín.
- Độ bền và khả năng chịu áp lực cao.

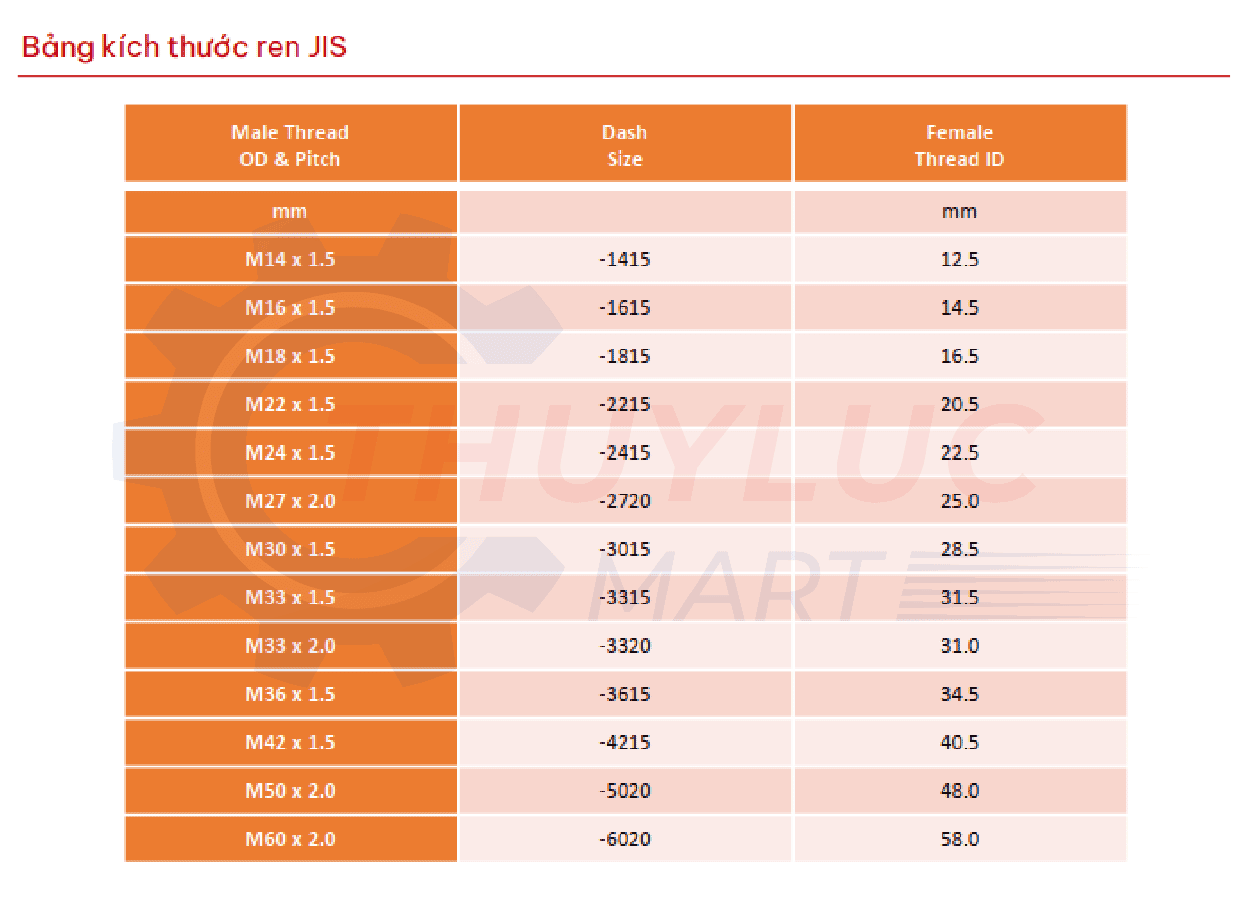

4. Ren JIS (Japanese Industrial Standard) – Chuẩn Nhật
JIS là hệ ren thông dụng trên máy móc công nghiệp Nhật Bản.
Đặc điểm:
Loại 1: JIS Tapered Pipe Thread – Giống với BSPT, không có góc côn 30°
Loại 2: JIS 30° - Kích thước & bước răng giống BSPP, ngược góc côn.
Loại 3: JIS Komatsu 30°, ren hệ METRIC
Ứng dụng:
Máy công nghiệp, xe cơ giới, máy ép của Nhật.

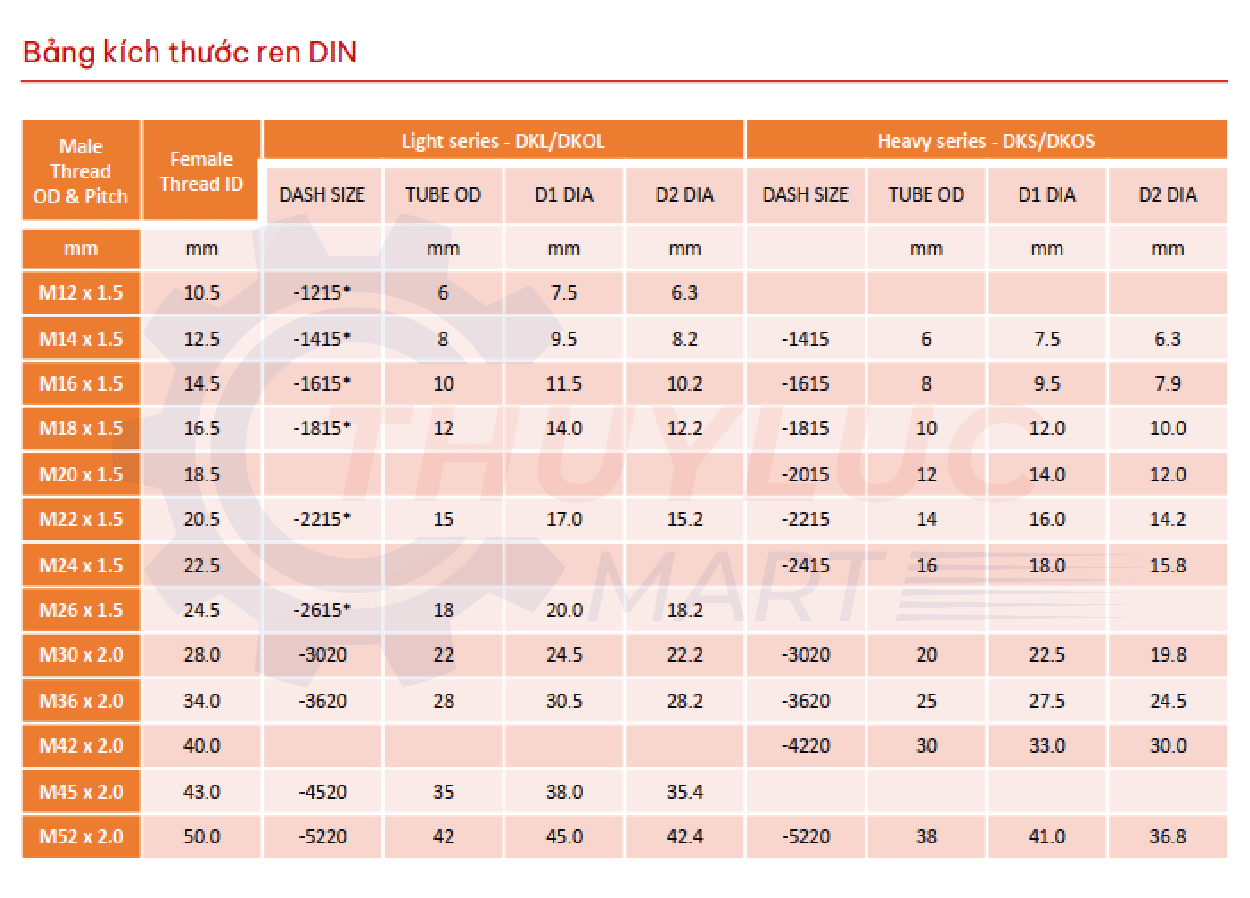

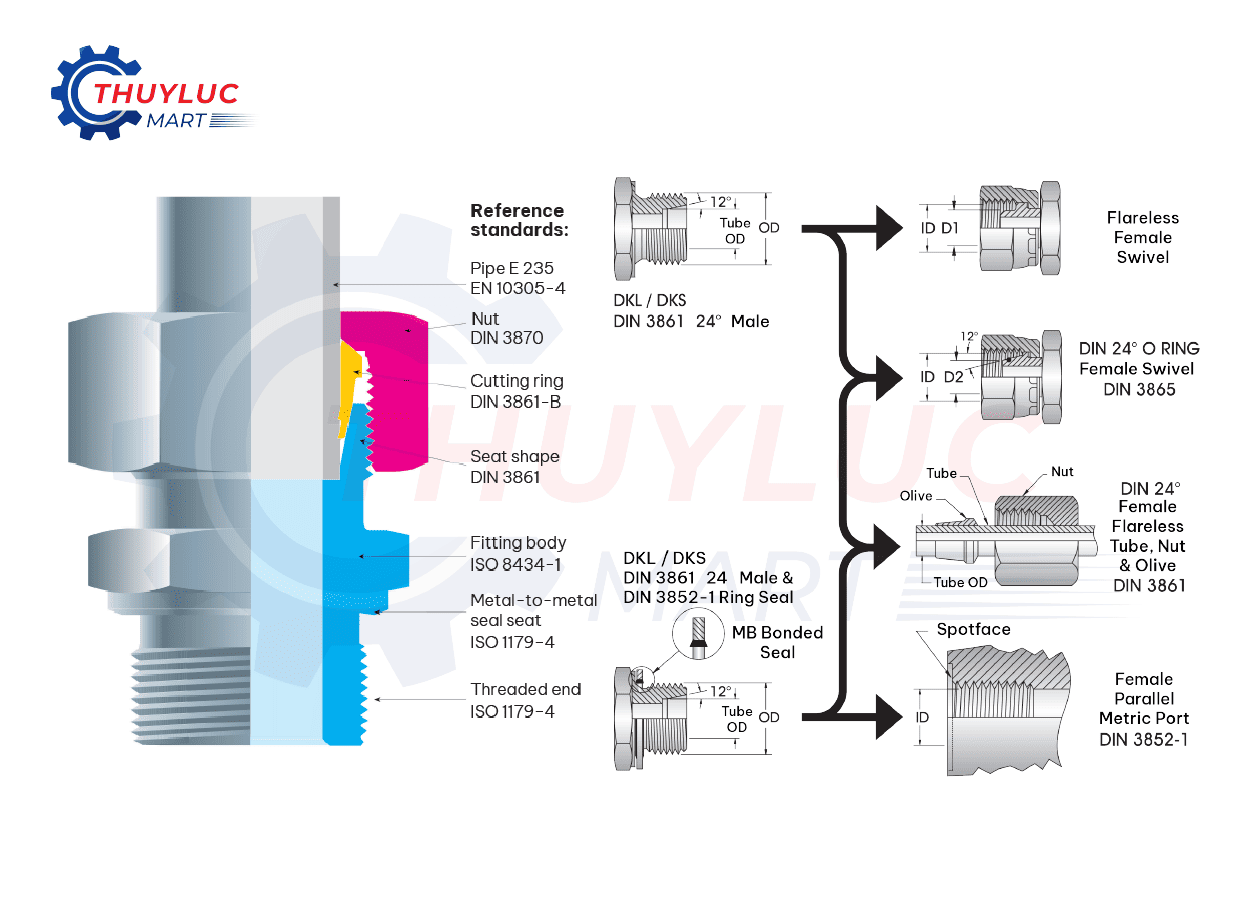

5. Ren DIN – Chuẩn Đức
DIN là hệ ren tiêu chuẩn châu Âu, phổ biến trên máy móc Đức.
Đặc điểm:
Ứng dụng:
Hệ thống thủy lực máy công trình, xe tải, công nghiệp nặng tại châu Âu.

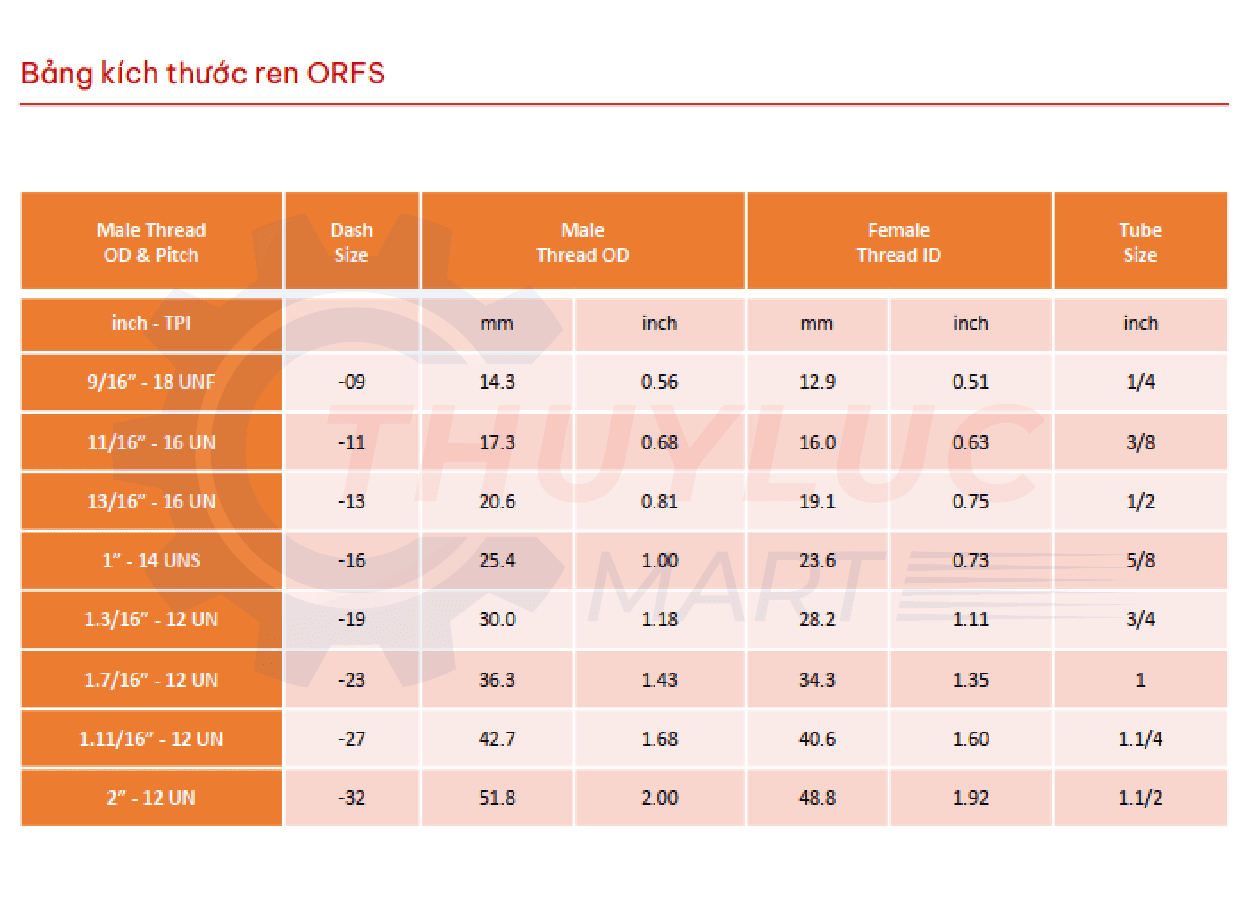

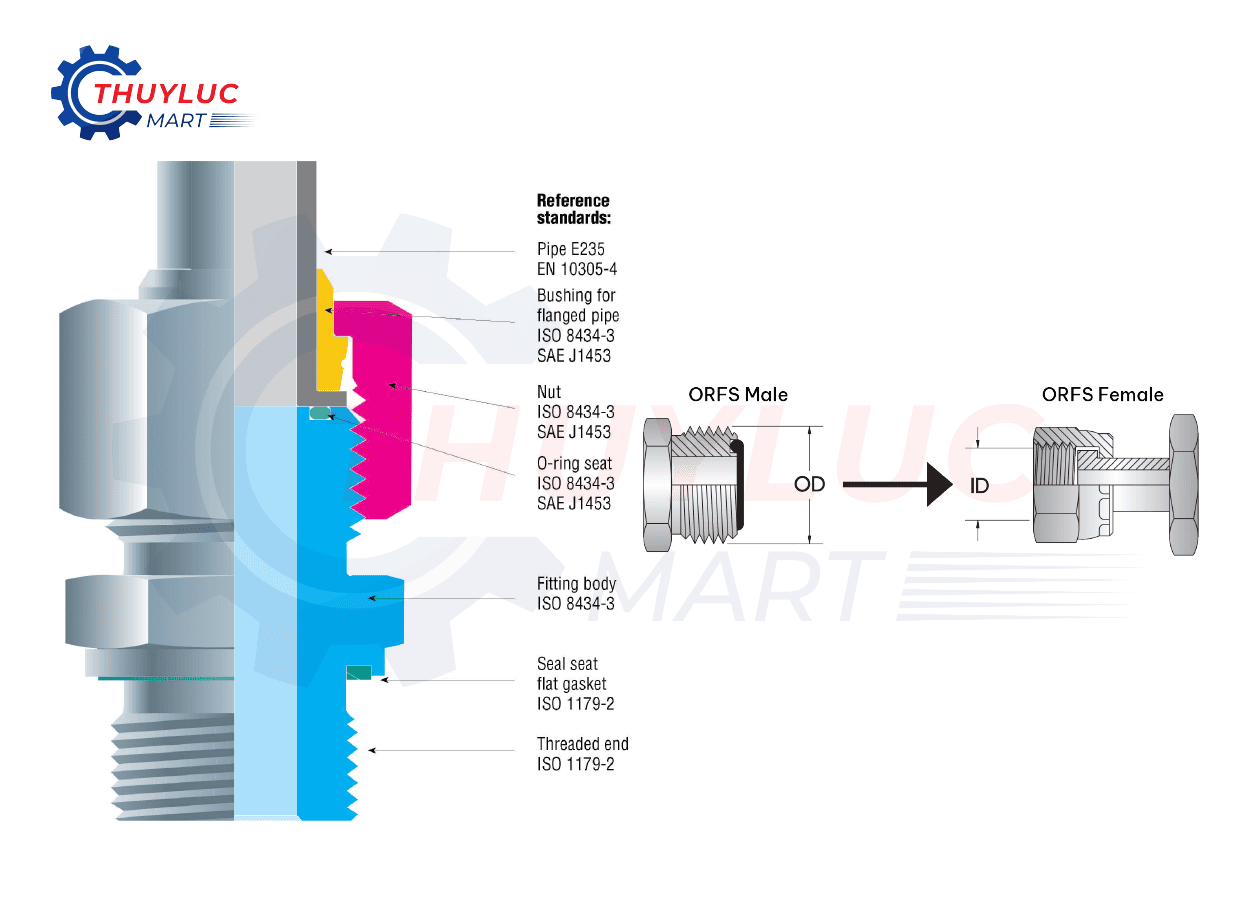

6. Ren ORFS (O-Ring Face Seal) – Chuẩn Mỹ
ORFS (O-Ring Face Seal) là loại ren hiện đại với độ kín khít cao. Tuân theo tiêu chuẩn SAE J1453, ISO 8434-3
Đặc điểm:
Ưu điểm:
Chống rò rỉ gần như tuyệt đối, kể cả trong hệ thống áp suất cao.
Ứng dụng:
Các thiết bị yêu cầu độ an toàn cao: công nghiệp dầu khí, hàng không.
>> Xem thêm: Vì Sao Nên Chọn Đầu Bấm Kèm Áo Ống JIC Inox Đi Cùng Tuy Ô Parker?

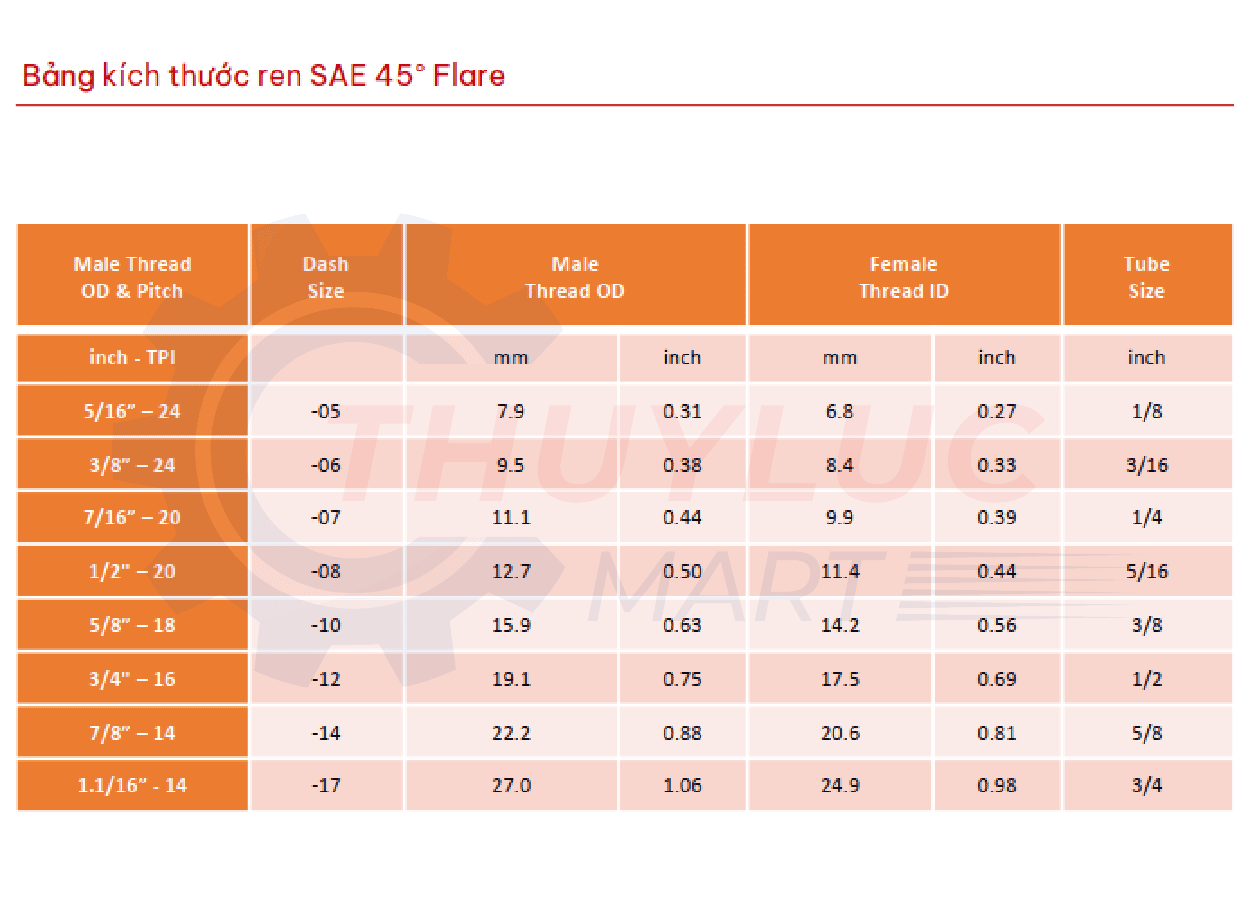

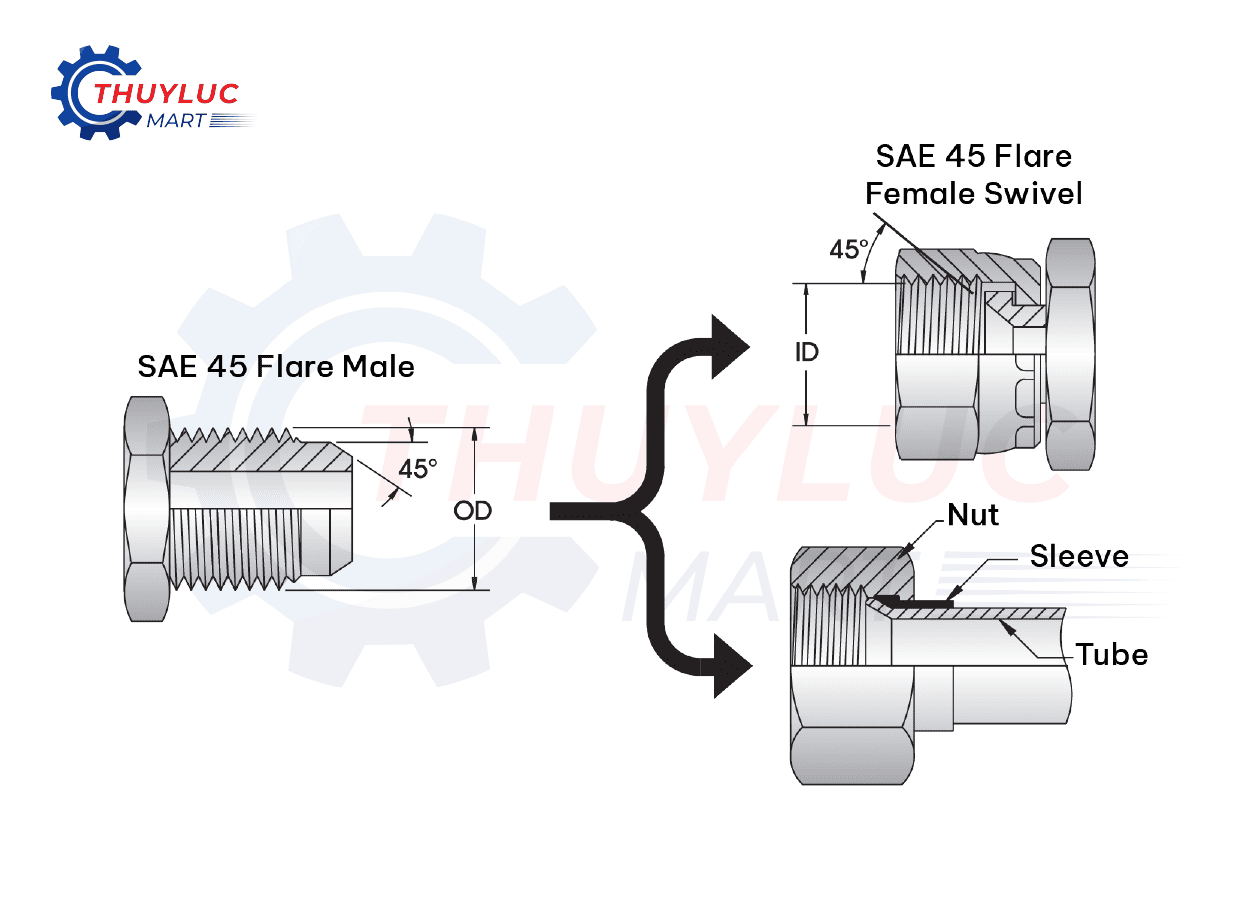

7. Ren SAE – Chuẩn thủy lực Mỹ
SAE là tiêu chuẩn phổ biến trong ngành thủy lực Hoa Kỳ.
Đặc điểm:

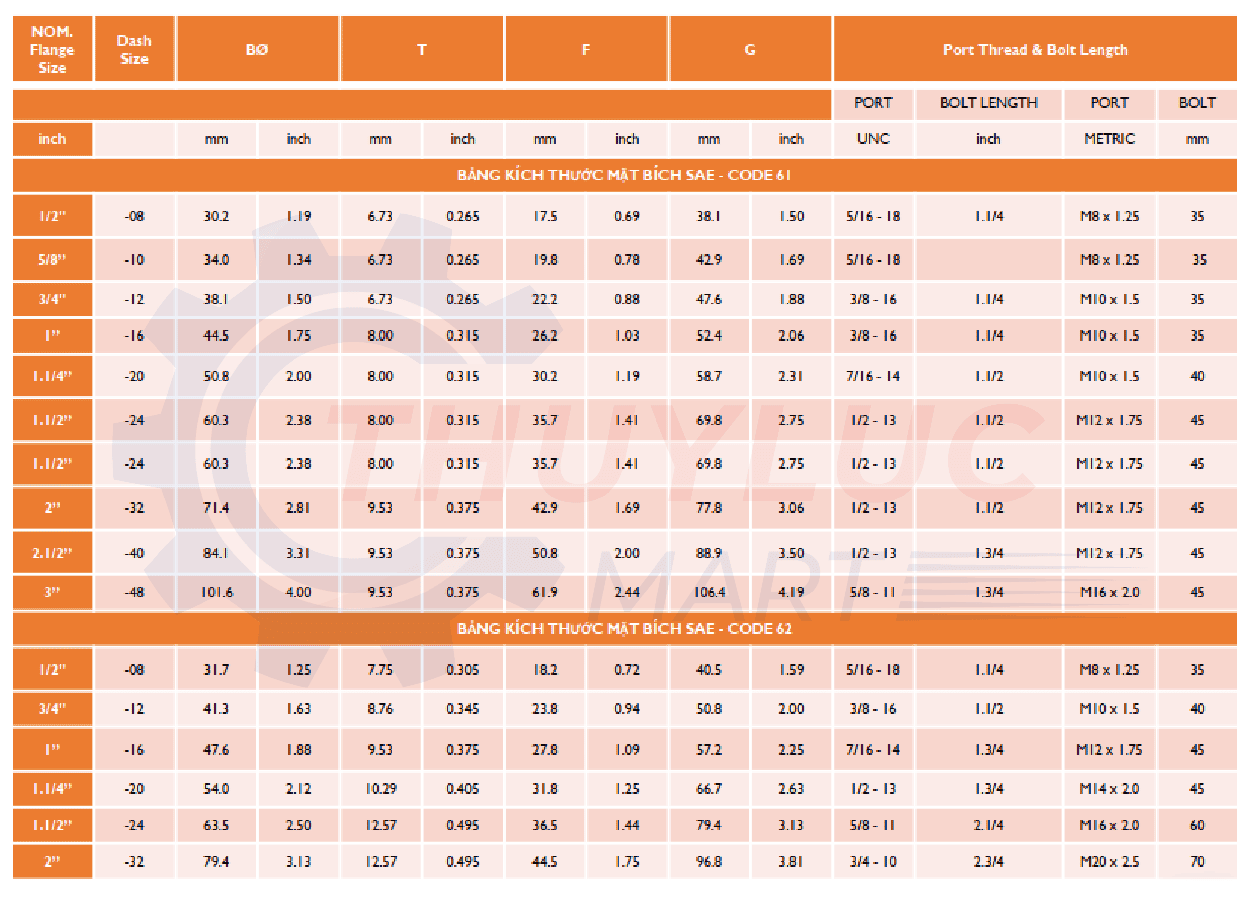

8. Ren SAE O-Ring Flange – Code 61 & Code 62
Tiêu chuẩn: SAE J518, ISO 6162.
Đặc điểm:
- Dùng mặt bích có gioăng O-Ring để tạo kín.
- Code 61: chịu áp suất tới 3000 PSI.
- Code 62: chịu áp suất tới 6000 PSI.
Ứng dụng:
- Dùng trong hệ thống thủy lực áp suất cao và rất cao.
- Thường thấy trong ngành công nghiệp nặng, máy ép thủy lực, khai khoáng, dầu khí.

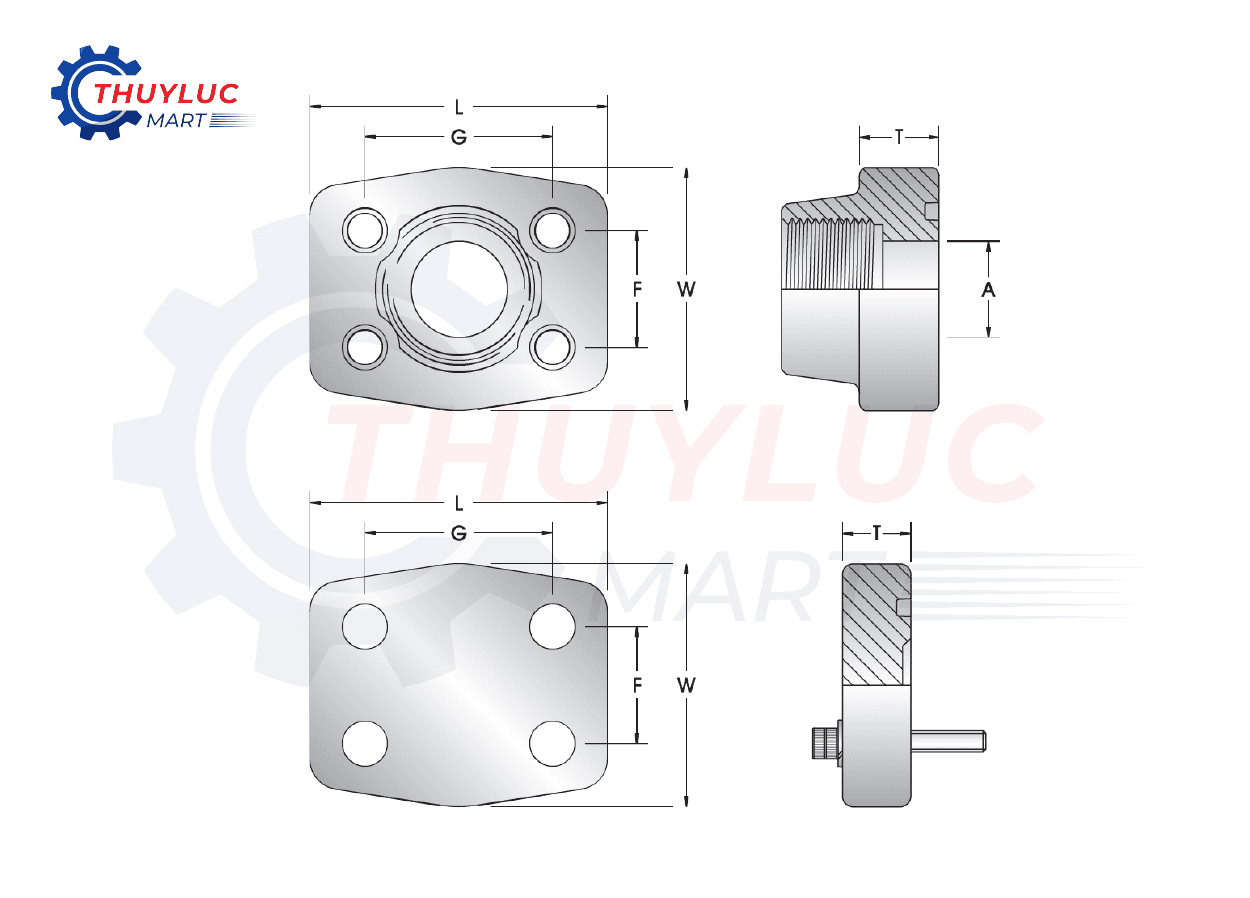

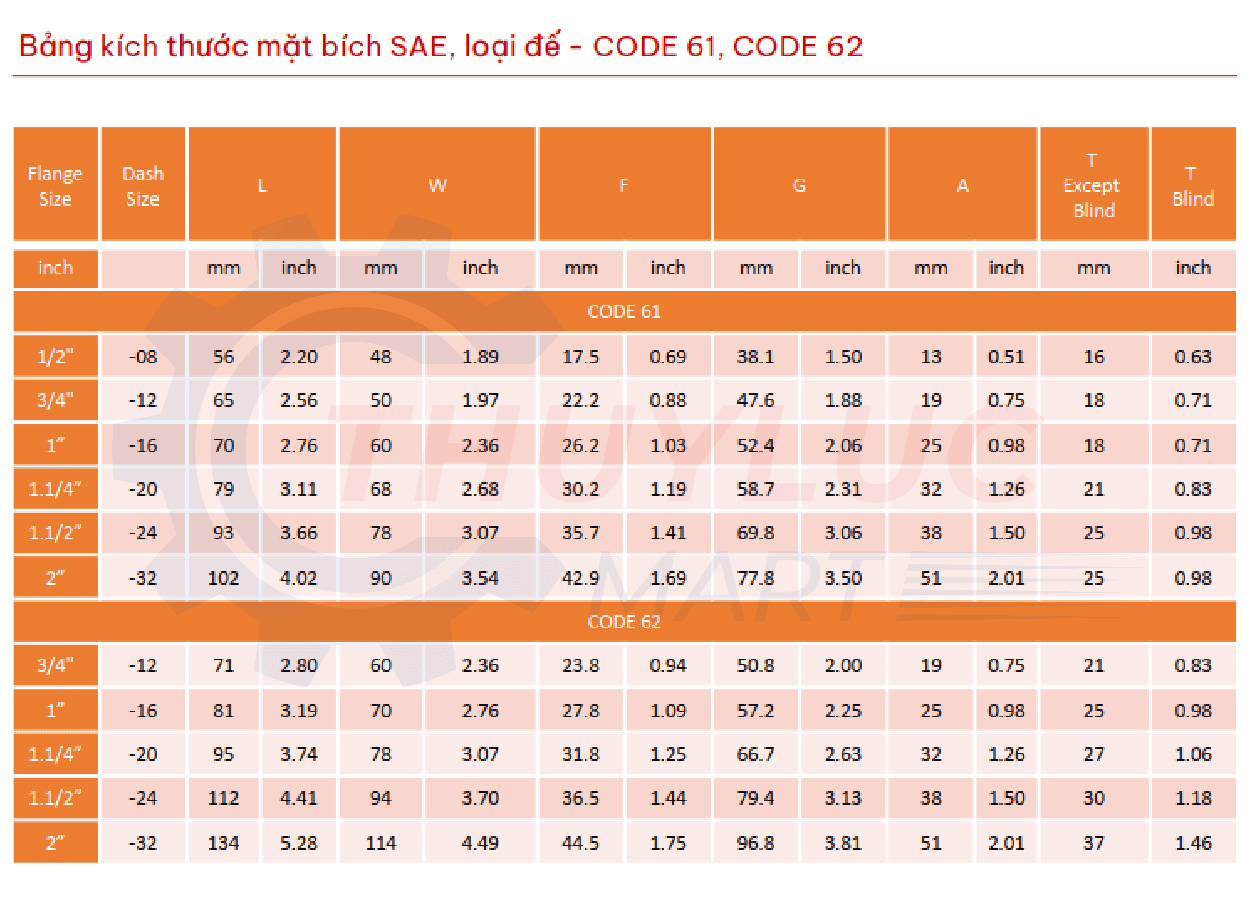

9. Ren SAE O-Ring Flange Blocks – Code 61 & Code 62
Tiêu chuẩn: SAE J518, ISO 6162.
Đặc điểm:
- Là dạng đế (blocks) để bắt bích O-Ring Flange Code 61/62.
- Được gia công từ thép hợp kim chịu lực cao, chống rò rỉ tốt.
Ứng dụng:
Dùng kết nối các cụm ống thủy lực áp suất cao, phù hợp cho máy công nghiệp và hệ thống cố định.
Cách xác định hệ ren chính xác trong thủy lực
Để xác định đúng hệ ren, kỹ thuật viên thường làm theo các bước:
-
Đo đường kính ngoài (OD) bằng thước cặp hoặc calip.
-
Đếm số vòng ren/inch (TPI) hoặc đo bước ren (pitch).
-
Xác định góc côn (30°, 37°, 45°…) bằng thước đo góc chuyên dụng.
-
Quan sát hình dạng ren (thẳng hay côn).

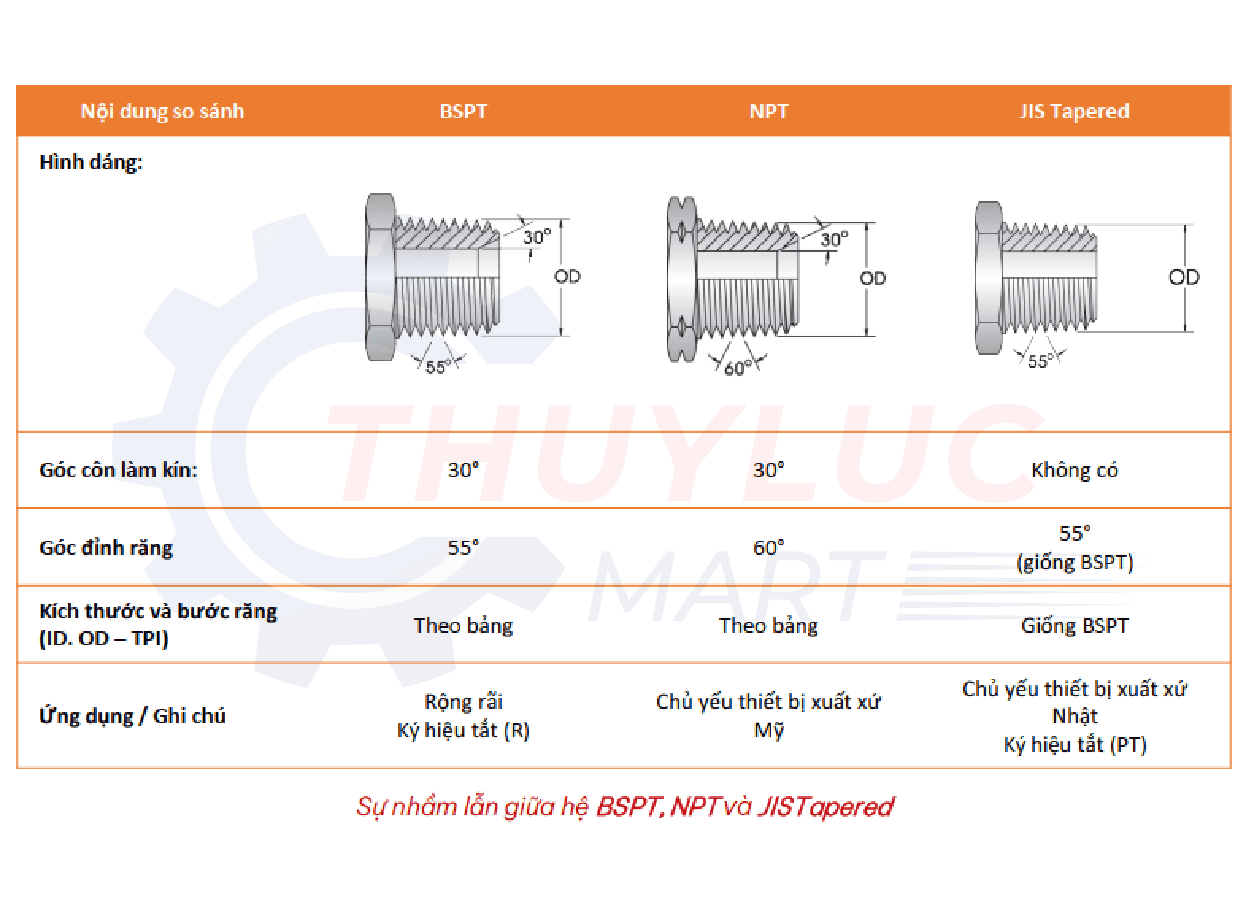

Ngoài ra, có thể sử dụng bảng tra cứu hệ ren thủy lực để so sánh thông số.

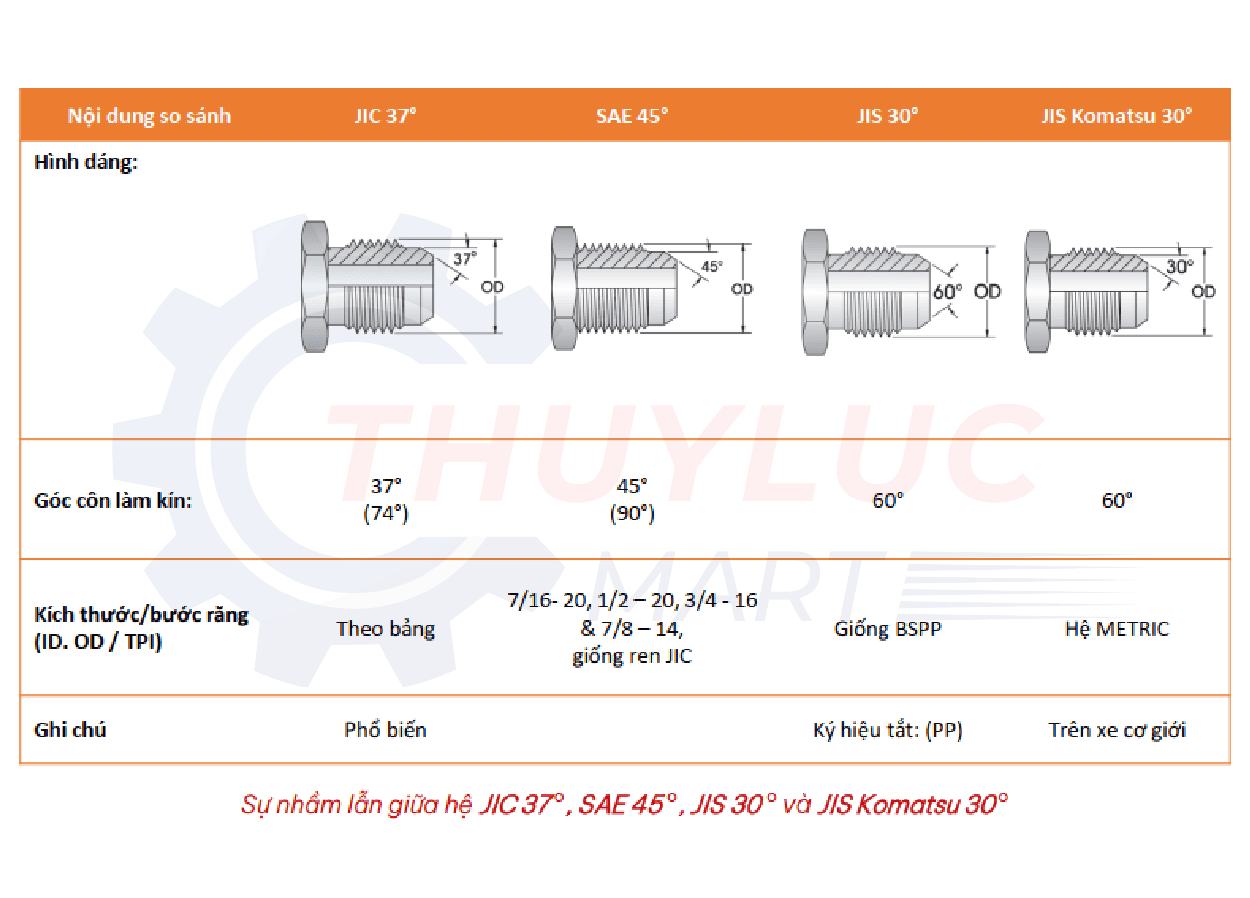

Cách phân biệt một số tiêu chuẩn ren thường gây nhầm lẫn
Giải pháp từ Thủy Lực Mart – Chọn đúng phụ kiện ngay từ đầu
Thủy Lực Mart là địa chỉ uy tín giúp khách hàng xác định hệ ren chính xác và chọn đúng phụ kiện thủy lực.
- Kho phụ kiện đầy đủ chuẩn ren: BSP, NPT, JIC, JIS, DIN, ORFS, SAE.
- Thương hiệu đa dạng: Vitillo, Parker, Dicsa, Stauff, OEM Trung Quốc.
- Dịch vụ chuyên nghiệp: khảo sát, tư vấn miễn phí, đo ren chính xác.
- Gia công cắt – bấm ống, test áp suất bằng máy châu Âu.
- Giao hàng nhanh toàn quốc, trọn gói từ A–Z.
Việc xác định đúng hệ ren trong thủy lực không chỉ giúp tránh sai sót kỹ thuật, mà còn đảm bảo an toàn, tiết kiệm chi phí và tăng tuổi thọ thiết bị.
Với kho hàng đầy đủ, dịch vụ gia công chuẩn quốc tế và đội ngũ kỹ thuật dày dặn kinh nghiệm, Thủy Lực Mart tự tin mang đến cho khách hàng giải pháp All in One – Tất cả trong một cho hệ thống thủy lực.
Liên hệ ngay để được tư vấn xác định hệ ren và cung cấp phụ kiện thủy lực đồng bộ, chính xác và an toàn nhất!
