Ý nghĩa của tiêu chuẩn SAE trong thiết kế và vận hành hệ thống đầu nối, ống thủy lực

05/2026

Thủy Lực Mart

Tiêu chuẩn SAE là gì? Khám phá ý nghĩa cốt lõi của tiêu chuẩn SAE đối với ống và đầu nối thủy lực giúp đảm bảo an toàn, hiệu suất và khả năng tương thích toàn cầu. Xem ngay!

Hệ thống thủy lực đóng vai trò cốt lõi đối với sự an toàn và hiệu suất vận hành của các loại máy móc trong cuộc sống hàng ngày - từ hệ thống phanh của xe ô tô, càng đáp máy bay cho đến cabin của tàu thuyền. Vì thủy lực là một ngành khoa học liên quan đến các chất lỏng được nén dưới áp suất, các bộ phận cấu thành đòi hỏi phải cực kỳ bền bỉ và đáng tin cậy để có thể hoạt động một cách hiệu quả, an toàn.

Để đáp ứng yêu cầu khắt khe này, các tiêu chuẩn quốc tế đã ra đời nhằm định nghĩa rõ ràng các quy định kỹ thuật đối với hệ thống thủy lực bao gồm đầu nối và ống thủy lực. Khi tìm kiếm danh mục linh kiện, bạn sẽ thường xuyên bắt gặp cụm từ "SAE" - một trong những bộ tiêu chuẩn phổ biến nhất hiện nay. Vậy tiêu chuẩn SAE là gì và nó có ý nghĩa như thế nào? Hãy cùng Thủy Lực Mart tìm hiểu chi tiết qua bài viết dưới đây.

1. Tiêu chuẩn SAE là gì? Lịch sử và sự tiến hóa

1.1 Định nghĩa về tổ chức SAE

Được thành lập vào năm 1905, SAE (Society of Automotive Engineers) là Hiệp hội Kỹ sư Ô tô — một tổ chức phi lợi nhuận chuyên trách về việc phát triển công nghệ di chuyển nhằm phục vụ lợi ích của xã hội. Thành viên của tổ chức bao gồm hơn 133.000 kỹ sư và các chuyên gia liên quan, những người trực tiếp phát triển các thông tin kỹ thuật cho đa dạng các loại phương tiện.

tiêu chuẩn SAE có ý nghĩa gì

Một trong những nhiệm vụ cốt lõi của SAE là phát triển các tiêu chuẩn toàn cầu mang tính tự nguyện cho các linh kiện sử dụng trên các phương tiện này. Tiêu chuẩn này bao gồm cả các đầu nối thủy lực (hydraulic fittings) cùng với ống mềm (hoses), ống cứng (pipes) và ống tuýp (tubes) kết nối với chúng. Do đó, đầu nối thủy lực SAE được hiểu là các đầu nối được thiết kế chính xác theo các thông số kích thước, vật liệu và hiệu suất do SAE quy định.

1.2 Bối cảnh lịch sử và sự tiến hóa

Lịch sử phát triển của các tiêu chuẩn đầu nối và ống thủy lực SAE đã có từ nhiều thập kỷ trước và liên tục tiến hóa song hành cùng sự tiến bộ của công nghệ cũng như nhu cầu của ngành công nghiệp.

Ban đầu, tiêu chuẩn SAE được xây dựng để chuẩn hóa kích thước và hiệu suất của các đầu nối ống (hose fittings). Qua thời gian, phạm vi của tiêu chuẩn đã mở rộng mạnh mẽ để bao hàm nhiều loại đầu nối, ren và cấu hình khác nhau. Sự tiến hóa này liên tục tích hợp các cải tiến về vật liệu, công nghệ làm kín và quy trình chế tạo, giúp cải thiện tối đa độ tin cậy, tính tương thích và an toàn của hệ thống thủy lực hiện đại.

>> Xem thêm: Ý nghĩa các ký hiệu của tiêu chuẩn SAE trên ống và đầu nối thủy lực

2. Góc so sánh: Tiêu chuẩn SAE và Tiêu chuẩn Hệ Mét (Metric)

Mặc dù cả hai hệ thống SAE và Hệ Mét (Metric) đều hướng tới mục tiêu chung là chuẩn hóa kỹ thuật, tuy nhiên chúng tiếp cận vấn đề từ hai góc độ hoàn toàn khác nhau:

*So sánh tiêu chuẩn SAE và tiêu chuẩn Mét*
Tiêu chí so sánh	Hệ thống tiêu chuẩn SAE	Hệ thống tiêu chuẩn Hệ Mét (Metric)
Nguồn gốc	Được hình thành và phát triển chủ yếu tại Hoa Kỳ.	Phát triển và áp dụng rộng rãi trên quy mô quốc tế.
Đơn vị đo lường	Dựa trên phép đo phân số inch (fractions of an inch), sau này phát triển thêm các tiêu chí dựa trên số thập phân.	Sử dụng các đơn vị đo lường tiêu chuẩn như milimét (mm) và centimet (cm).
Ưu thế ứng dụng	Rất phổ biến tại Mỹ, đặc biệt chiếm ưu thế lớn trong thị trường linh kiện hậu mãi (aftermarket parts) và các ứng dụng tùy chỉnh theo yêu cầu.	Chiếm ưu thế vượt trội trong hầu hết các quy trình sản xuất xe quy mô lớn toàn cầu nhờ tính áp dụng quốc tế và cơ sở toán học đơn giản.

Cuộc tranh luận giữa việc lựa chọn SAE hay Hệ Mét trong ngành cơ khí và ô tô thường phụ thuộc nhiều vào yếu tố lịch sử và vùng địa lý của thiết bị.

3. Ý nghĩa và ưu điểm vượt trội của đầu nối tiêu chuẩn SAE

Adherence (việc tuân thủ) theo tiêu chuẩn SAE mang lại những lợi ích thiết thực cấu thành nên chất lượng của một hệ thống thủy lực:

Tính hoán đổi và tương thích (Interchangeability): Đầu nối SAE được thiết kế để có thể lắp lẫn giữa các hệ thống thủy lực và các thương hiệu thiết bị khác nhau. Điều này giúp đơn giản hóa quy trình mua sắm linh kiện, bảo trì và thay thế trên toàn cầu.
Cơ chế làm kín đa dạng, tin cậy: Tiêu chuẩn SAE tích hợp các cơ chế làm kín tiên tiến như kết nối loe (flare), vòng đệm O-ring và mặt phẳng làm kín (face seals), đảm bảo hệ thống vận hành không rò rỉ ngay cả trong điều kiện áp suất cực cao.
Độ bền bỉ cao: Được chế tạo từ các vật liệu cứng cáp như thép không gỉ, đồng thau hoặc nhôm, đầu nối SAE có khả năng chống ăn mòn, chống mài mòn và chịu được ứng suất cơ học lớn, giúp gia tăng tuổi thọ vận hành.
Hạn chế sai sót: Sự đồng nhất về kích thước, loại ren và thông số hiệu suất giúp giảm thiểu tối đa các lỗi sai trong quá trình lắp ráp, đảm bảo tính toàn vẹn và an toàn vận hành cho toàn bộ hệ thống.

>> Xem thêm: TOP 10 TIÊU CHUẨN ISO QUAN TRỌNG TRONG NGÀNH THỦY LỰC CƠ KHÍ 2025

4. Các mã tiêu chuẩn SAE phổ biến nhất trong thực tế

Khi thực hiện sửa chữa hoặc bảo trì, việc xác định đúng nhãn tiêu chuẩn như SAE J512 (quy định về bước ren, đường kính, góc và biên dạng ren) là bắt buộc. Dưới đây là các phân loại phổ biến nhất:

4.1 Tiêu chuẩn về đầu nối thủy lực (SAE Hydraulic Fittings)

*Tiêu chuẩn SAE cho đâu nối thủy lực*
Tiêu chuẩn / Đầu nối	Đặc tính kỹ thuật cấu tạo	Cơ chế làm kín và ứng dụng thực tế
Đầu nối JIC (Joint Industry Council)	Bề mặt làm kín loe góc 37 độ, chế tạo chủ yếu từ thép carbon, dải kích thước từ 1/16 đến 3 inches.	Làm kín bằng tiếp xúc kim loại - kim loại, chịu được môi trường rung động mạnh; ứng dụng phổ biến trong thủy lực di động, hàng không vũ trụ, đường ống dầu và nhiên liệu.
Tiêu chuẩn SAE J514	Quy định thiết kế đầu loe 37 độ, đầu cắm phớt O-ring không loe, các đầu nối chuyển đổi và đầu nối thủy lực đồng bộ.	Đảm bảo kết nối không rò rỉ, duy trì dòng chảy toàn phần ở áp suất vận hành lớn; thích hợp cho máy móc công nghiệp và thương mại.
Tiêu chuẩn SAE J516	Bao quát các loại đầu nối ống mềm phổ biến sử dụng cho cả thiết bị di động và thiết bị cố định.	Tích hợp nhiều cơ chế làm kín bao gồm phớt mặt phẳng O-ring, côn không loe 24 độ, mặt bích 4 bu-lông, ren thẳng O-ring, loe 37 độ và ren làm kín khô.
Đầu nối SAE 45 độ	Thiết kế góc loe 45 độ với bề mặt côn đặc thù, ống mềm được ép chặt vào thân đầu nối bằng đai ốc loe.	Cơ chế làm kín kim loại - kim loại bền vững, tăng cường khả năng chống rung chấn động học, giảm thiểu tối đa nguy cơ rò rỉ dưới áp suất.

4.2 Tiêu chuẩn về ống thủy lực (SAE Hydraulic Hoses)

SAE J517: Tiêu chuẩn cốt lõi phân loại các dòng ống thủy lực dựa trên cấu tạo và mức áp suất, nổi tiếng với các mã hiệu "100R". Ví dụ như dòng ống thép bện chịu áp trung bình-cao, dòng ống chịu áp siêu cao gia cố bằng nhiều lớp thép quấn (spiral), hay ống chuyên dụng cho đường hút dầu.

>> Tham khảo ngay: SỰ KHÁC NHAU GIỮA TIÊU CHUẨN ISO 18752 VÀ SAE LÀ GÌ?

5. Ứng dụng rộng rãi của tiêu chuẩn SAE trong các ngành công nghiệp

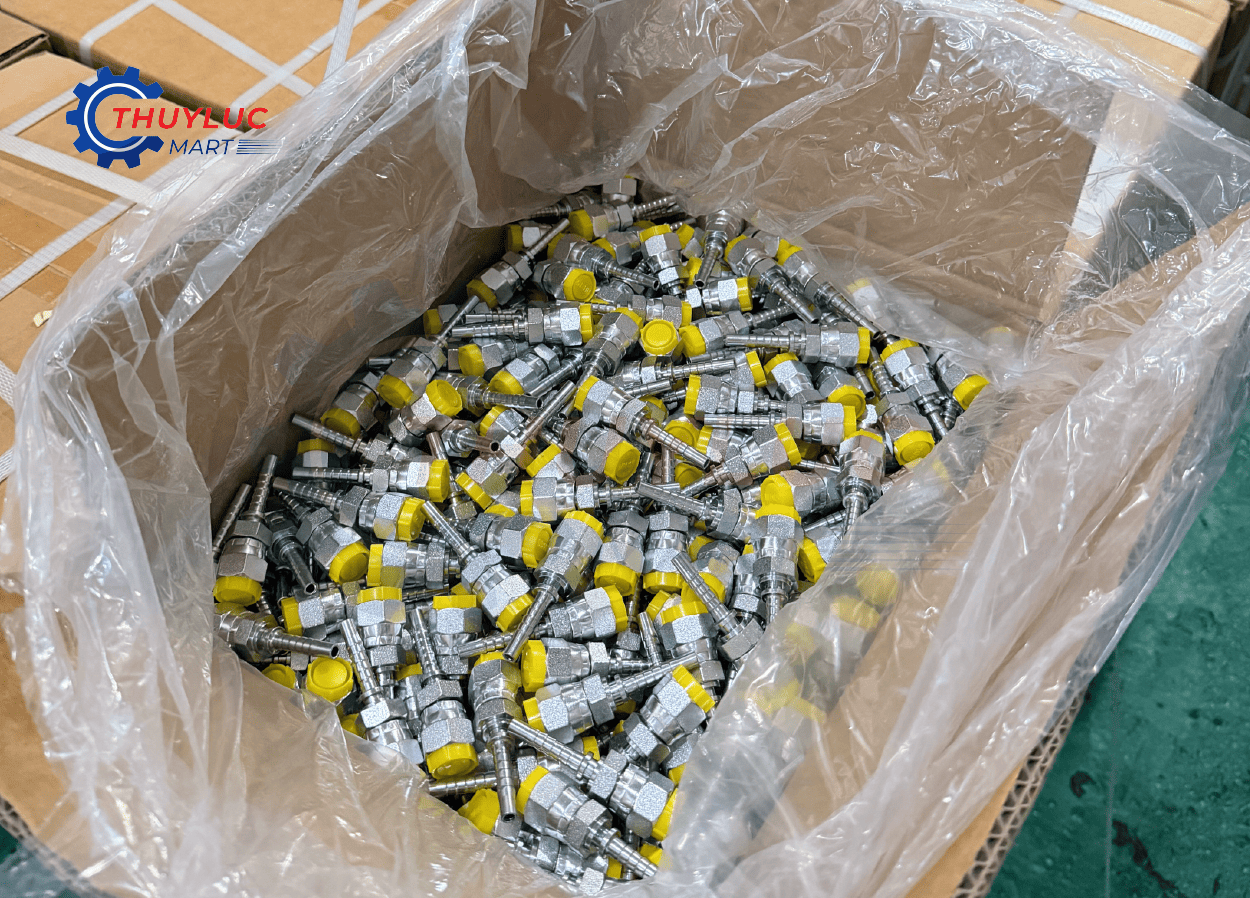

Đầu bấm thủy lực chuẩn SAE sẵn kho số lượng lớn

Nhờ sự linh hoạt và độ chính xác cao, linh kiện tiêu chuẩn SAE có mặt trong hầu hết các ngành công nghiệp nặng:

Máy móc thủy lực: Kết nối ống mềm, ống cứng trên các thiết bị như máy xúc, máy xúc lật và máy ép thủy lực để truyền tải năng lượng chính xác.
Hệ thống lái ô tô: Kết nối các đường ống thủy lực dẫn động từ bơm trợ lực đến thước lái, giúp xe vận hành mượt mà, nhạy bén.
Hàng hải và tàu thuyền: Chịu đựng tốt môi trường nước biển ăn mòn cao trên các hệ thống đẩy, hệ thống lái và tời neo của tàu thương mại, tàu hải quân hay giàn khoan ngoài khơi.
Quy trình sản xuất: Phục vụ trong các dây chuyền lắp ráp, trung tâm gia công CNC và máy ép phun ngành nhựa đòi hỏi kiểm soát chuyển động chính xác.
Thiết bị nông nghiệp: Vận hành các xi-lanh thủy lực, mô-tơ và van trên xe kéo, máy gặt đập liên hợp và hệ thống tưới tiêu.

6. Hướng dẫn chọn lựa, lắp đặt và bảo trì linh kiện SAE chuẩn xác

6.1 Các yếu tố cần xem xét khi chọn đầu nối

Các kỹ sư luôn lựa chọn linh kiện dựa trên các thông số vận hành thực tế:

Định mức áp suất (Pressure Rating): Phải phù hợp với áp suất làm việc tối đa của hệ thống để đảm bảo an toàn.
Dung sai nhiệt độ (Temperature tolerance): Đảm bảo chất liệu đầu nối không bị biến tính hay mất hiệu quả làm kín trong môi trường cực nhiệt.
Tính tương thích với chất lỏng: Kiểm tra khả năng chống chịu hóa chất, tránh tình trạng dầu thủy lực ăn mòn hoặc làm phân hủy vòng đệm cao su.
Lựa chọn chất liệu & Khả năng tùy chỉnh: Chọn thép không gỉ, đồng thau hoặc nhôm tùy theo điều kiện môi trường. Ngoài ra, có thể yêu cầu nhà sản xuất thay đổi cấu hình ren hoặc kích thước để tối ưu hóa cho các hệ thống đặc thù.

6.2 Quy trình lắp đặt kỹ thuật

Kiểm tra và làm sạch: Kiểm tra bề mặt bích xem có trầy xước không, ren không bị bavia, vòng đệm O-ring phải nguyên vẹn. Lau sạch bụi bẩn, dầu mỡ bám trên bề mặt tiếp xúc.
Bôi trơn và định vị: Bôi một lớp chất bôi trơn tương thích lên O-ring và đặt gọn gàng vào rãnh.
Siết ren nhẹ nhàng: Căn thẳng trục và vặn ren bằng tay một cách nhẹ nhàng cho đến khi bề mặt tiếp xúc khít nhau. Đối với các đầu nối định vị, có thể nới lỏng lại một chút (dưới 1 vòng) để chỉnh hướng.
Siết lực theo sơ đồ chéo (đối với mặt bích): Siết các bu-lông theo từng giai đoạn (30% - 60% - 100% lực) theo sơ đồ hình chữ X (criss-cross) để lực ép phân bố đều, tránh làm hỏng O-ring.
Sử dụng cờ lê lực: Luôn dùng cờ lê lực đã hiệu chuẩn theo tiêu chuẩn (ví dụ SAE J518). Tránh siết quá chặt hoặc quá lỏng vì đều gây hỏng ren hoặc rò rỉ.
Kiểm tra áp suất: Sau chu kỳ tăng áp đầu tiên, kiểm tra lại lực siết bu-lông (vì O-ring có thể bị lún nhẹ). Tiến hành thử áp toàn hệ thống để xác nhận không rò rỉ.

6.3 Bảo trì định kỳ ngăn ngừa sự cố

Luôn xả áp suất trước khi bảo trì: Tuyệt đối không thao tác khi hệ thống còn áp suất.
Kiểm tra trực quan định kỳ: Tìm kiếm các vết nứt, đầu nối lỏng hoặc các kiểu mài mòn bất thường. Thay thế ngay các đầu nối hoặc O-ring đã bị chai cứng, biến dạng hoặc nứt nẻ để duy trì khả năng giữ chất lỏng.
Đánh dấu khi tháo lắp: Khi tháo rã tháo lắp, hãy đánh dấu vị trí bu-lông hoặc đai ốc. Khi lắp lại, đưa chúng về đúng vị trí cũ để khôi phục tải trọng đặt trước chuẩn xác.

7. Thủy Lực Mart – Đơn vị cung cấp giải pháp đầu nối và ống thủy lực tiêu chuẩn SAE uy tín

Nếu bạn đang tìm kiếm một đối tác cung cấp các giải pháp đầu nối và ống thủy lực đạt tiêu chuẩn khắt khe của SAE, Thủy Lực Mart chính là điểm đến trọn vẹn dành cho bạn.

Kho xưởng Thủy Lực Mart HCM chuyên cung cấp ống và phụ kiện thủy lực chuẩn SAE

7.1. Danh mục sản phẩm đạt chuẩn SAE vượt trội tại Thủy Lực Mart

Các đơn vị vận hành và đối tác công nghiệp có thể tìm thấy tại Thủy Lực Mart các dòng sản phẩm chất lượng cao đáp ứng hoàn hảo các yêu cầu khắt khe của tiêu chuẩn SAE :

Ống thủy lực chuyên dụng: Đầy đủ các dòng ống thủy lực đạt tiêu chuẩn SAE nổi tiếng như Parker R2AT (kích thước 3 inch, mã 301SNPM-48PM), Alfagomma Flexor (1SN-MT, 2SN-HF), Alfabiotech (các tiêu chuẩn 4S, 6S tương đương 4SP, R12, R13, 4SH), cùng hệ thống ống mềm Teflon bọc inox chịu áp và chịu nhiệt vượt trội.
Đầu bấm và đầu nối đồng bộ: Các loại đầu bấm chất liệu thép không gỉ SS316 cao cấp (JIC cong 90 độ, các dòng đầu bấm tiêu chuẩn 14S, 15L, 18L) mang lại khả năng chống ăn mòn hóa học xuất sắc và liên kết kín khít tuyệt đối dưới áp lực cao.

>> Xem thêm: Hướng Dẫn Chi Tiết Cách Xác Định Hệ Ren Trong Thủy Lực

7.2 Giá trị tạo nên sự khác biệt tại Thủy Lực Mart

Dịch vụ trọn gói tiện lợi: Bạn chỉ cần duyệt sản phẩm và gửi yêu cầu tư vấn trực tuyến trên website. Đội ngũ kỹ sư của chúng tôi sẽ nhanh chóng phản hồi, tư vấn cấu hình chính xác, hỗ trợ bấm ống và lắp ráp hoàn thiện hoàn toàn miễn phí trước khi giao hàng tận nơi.
Uy tín 14 năm hành trình: Với cột mốc 14 năm hình thành và phát triển, Thủy Lực Mart luôn đồng hành cùng các nhà sản xuất có quy trình kiểm soát chất lượng nghiêm ngặt từ khâu sàng lọc nguyên liệu thô, giám sát chế tạo cho tới thử nghiệm áp suất thành phẩm cuối cùng. Chúng tôi cam kết mang lại sự an tâm tuyệt đối và hiệu suất vận hành bền bỉ cho hệ thống của bạn.

Hãy liên hệ ngay với Thủy Lực Mart hôm nay để nhận báo giá ưu đãi và tư vấn kỹ thuật chuyên sâu từ chuyên gia!
