Ống thủy lực là gì? Tìm hiểu cấu tạo, các loại ống thủy lực phổ biến, tiêu chuẩn SAE – DIN – ISO và cách lựa chọn đúng cho từng hệ thống công nghiệp, xe cơ giới và máy móc thủy lực.
Trong một hệ thống thủy lực, dầu áp suất cao chính là môi chất truyền năng lượng. Tuy nhiên, dầu sẽ không thể di chuyển từ bơm đến van, xi lanh hoặc motor nếu thiếu một bộ phận trung gian để dẫn truyền. Đó chính là vai trò của ống thủy lực.
Dù chỉ là một đoạn ống mềm, nhưng đây lại là bộ phận trực tiếp chịu áp suất của toàn bộ hệ thống. Trên xe xúc, xe nâng, máy ép nhựa, máy công cụ hoặc dây chuyền sản xuất công nghiệp, một sự cố nhỏ như nứt ống, rò rỉ hoặc nổ ống đều có thể khiến thiết bị phải dừng hoạt động và gây thiệt hại đáng kể.
Chính vì vậy, hiểu đúng về ống thủy lực là bước đầu tiên để lựa chọn đúng sản phẩm, vận hành an toàn và kéo dài tuổi thọ hệ thống.
Ống thủy lực là gì?
Ống thủy lực là loại ống mềm được thiết kế để vận chuyển dầu thủy lực hoặc các loại lưu chất trong hệ thống thủy lực áp suất cao. Nhiệm vụ chính của nó là truyền dầu từ bơm đến các cơ cấu chấp hành như van, xi lanh hoặc motor thủy lực để tạo ra lực và chuyển động cho thiết bị.
Khác với các loại ống dẫn nước hoặc ống công nghiệp thông thường, ống thủy lực phải làm việc trong điều kiện áp suất cao liên tục. Do đó, ngoài khả năng dẫn dầu, sản phẩm còn phải đảm bảo độ kín, độ bền cơ học và khả năng chịu áp trong suốt vòng đời sử dụng.
Đây cũng là lý do vì sao cùng nhìn giống một đoạn ống cao su bên ngoài nhưng cấu tạo bên trong của ống thủy lực lại phức tạp hơn rất nhiều.
>> Xem thêm: Sự khác biệt giữa ống công nghiệp và ống thủy lực là gì?
Ống thủy lực được cấu tạo từ những lớp nào?
Theo tài liệu kỹ thuật, phần lớn ống thủy lực hiện nay đều được cấu tạo từ ba nhóm thành phần chính.
Lớp trong cùng là nơi tiếp xúc trực tiếp với dầu thủy lực. Lớp này thường được sản xuất từ cao su tổng hợp hoặc các vật liệu chuyên dụng có khả năng chống dầu, chống mài mòn và chống lão hóa.
Bao quanh lớp trong là lớp gia cường. Đây là bộ phận quyết định khả năng chịu áp của ống. Tùy theo từng dòng sản phẩm, lớp gia cường có thể là sợi bố, thép bện hoặc thép xoắn nhiều lớp.
Lớp ngoài cùng đóng vai trò bảo vệ toàn bộ kết cấu khỏi các tác động từ môi trường như dầu mỡ, ma sát, tia UV hoặc điều kiện làm việc khắc nghiệt.
Có thể hình dung đơn giản rằng lớp trong chịu trách nhiệm dẫn dầu, lớp gia cường chịu áp lực còn lớp ngoài giúp bảo vệ toàn bộ cụm ống khỏi các tác động bên ngoài.
>> Xem thêm: Ống dẫn môi chất lạnh điều hòa và ống thủy lực có thay thế cho nhau được không?
Vì sao cùng kích thước nhưng khả năng chịu áp lại khác nhau?
Đây là một trong những hiểu lầm phổ biến nhất đối với người mới làm quen với hệ thống thủy lực.
Nhiều người cho rằng hai đoạn ống cùng kích thước 1/2 inch sẽ có khả năng làm việc giống nhau. Tuy nhiên trên thực tế, đường kính chỉ phản ánh khả năng lưu thông dòng chảy chứ không quyết định khả năng chịu áp.
Điều tạo nên sự khác biệt nằm ở kết cấu gia cường bên trong.
Ví dụ, một đoạn ống sử dụng một lớp thép bện sẽ có khả năng chịu áp khác với loại hai lớp thép bện. Tương tự, các dòng ống được gia cường bằng bốn hoặc sáu lớp thép xoắn thường được thiết kế cho những hệ thống áp suất cao hơn.
Trong thực tế sửa chữa máy công trình, không ít trường hợp chủ thiết bị chỉ thay ống theo kích thước mà không kiểm tra áp suất làm việc. Kết quả là hệ thống vẫn lắp vừa nhưng tuổi thọ cụm ống giảm đáng kể, thậm chí có thể xuất hiện hiện tượng phù ống hoặc nổ ống khi tải tăng cao.

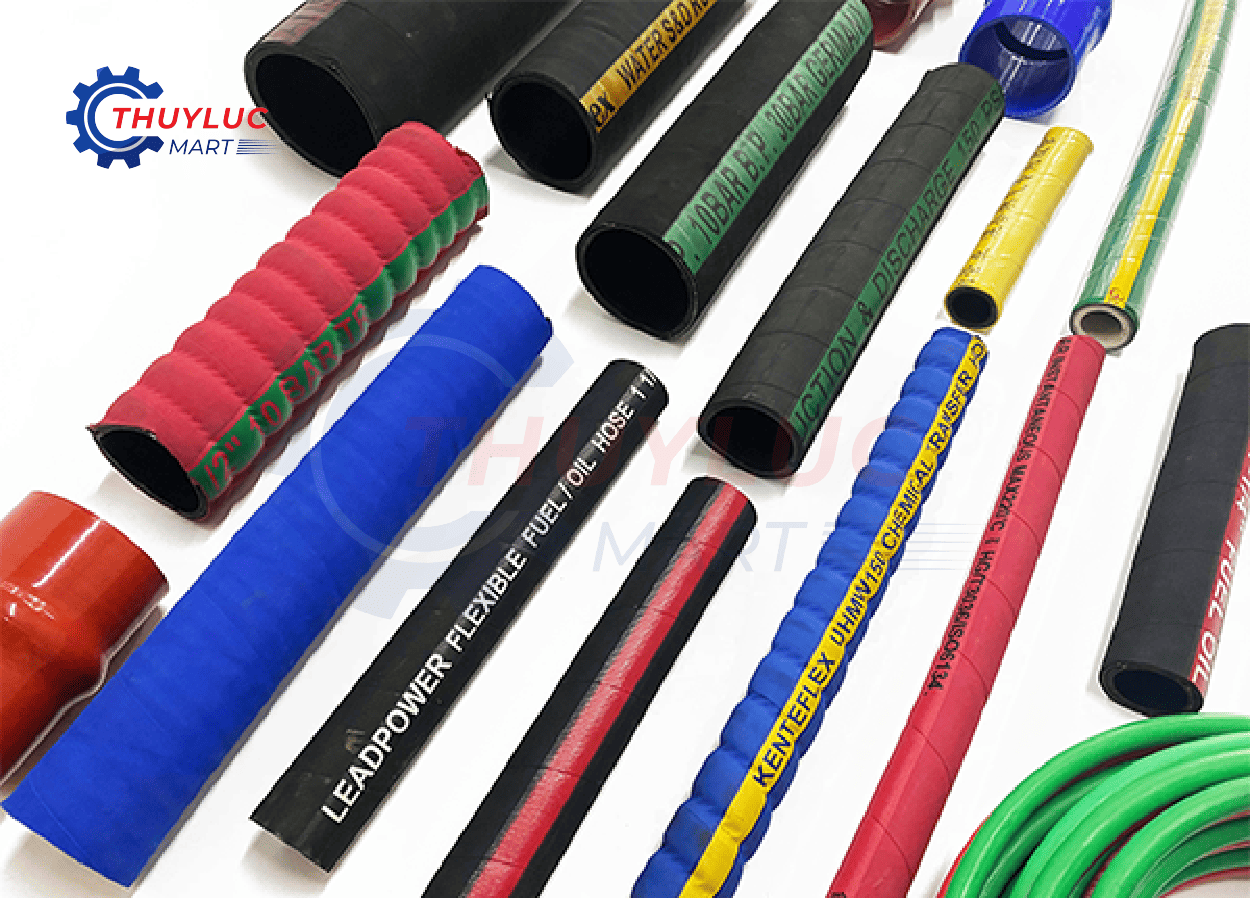

Có những loại ống thủy lực nào hiện nay?

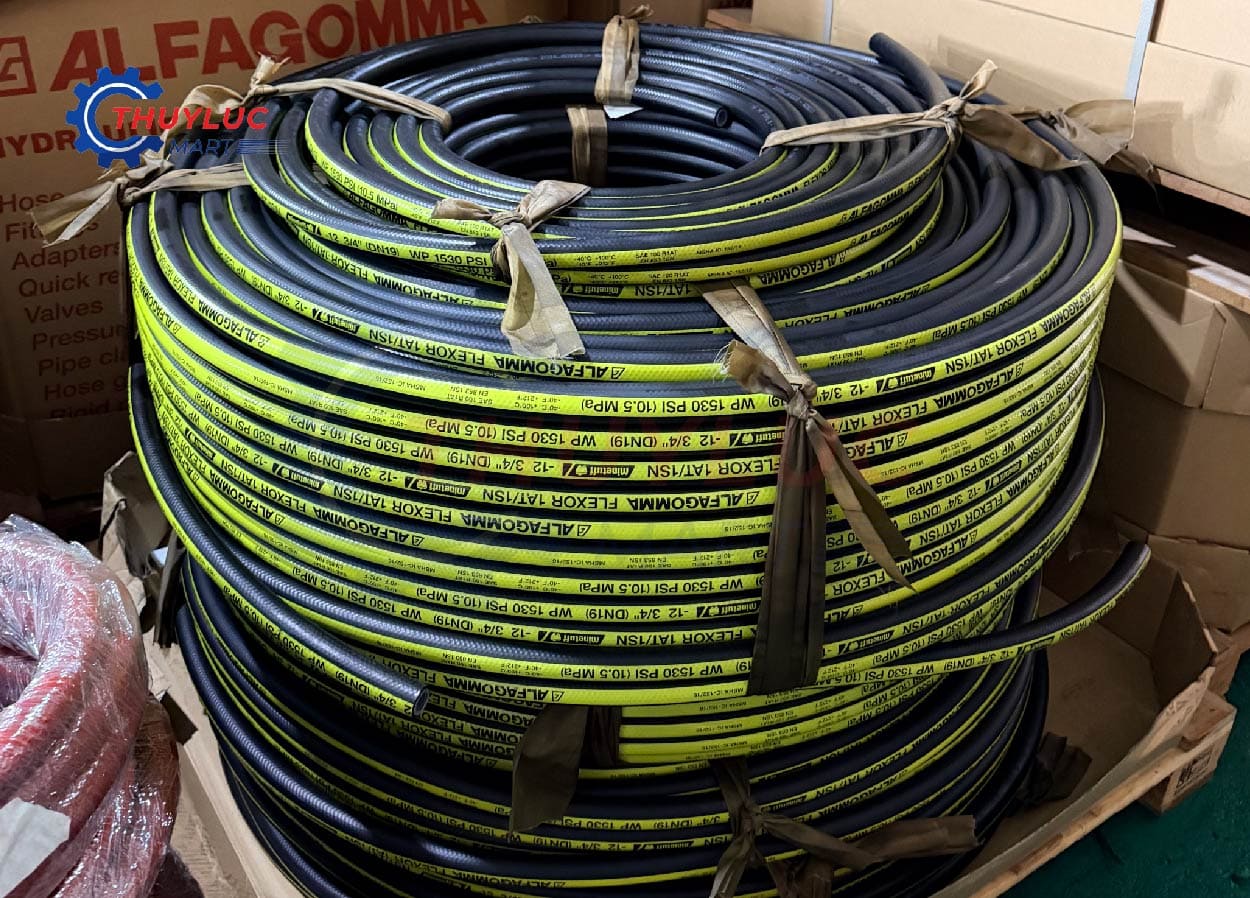

1. Ống thủy lực bố thép bện là gì?
Đây là nhóm ống được sử dụng phổ biến nhất hiện nay.
Loại ống này sử dụng một hoặc nhiều lớp thép bện để gia cường. Nhờ kết cấu này, sản phẩm vừa có khả năng chịu áp tốt vừa duy trì được độ linh hoạt cần thiết trong quá trình lắp đặt.
Trên các xe nâng, máy ép hoặc thiết bị công nghiệp thông dụng, ống bố thép bện thường là lựa chọn phổ biến nhờ sự cân bằng giữa hiệu suất và chi phí.
2. Ống thủy lực thép xoắn là gì?
Khi hệ thống yêu cầu áp suất cao hơn, các nhà sản xuất thường sử dụng kết cấu thép xoắn nhiều lớp.
Theo tài liệu, nhóm sản phẩm này thường được gia cường bằng bốn hoặc sáu lớp thép xoắn cường độ cao. Kết cấu này giúp tăng khả năng chịu áp và cải thiện độ bền trong điều kiện tải trọng lớn liên tục.
Đây là dòng ống thường xuất hiện trên xe xúc khai thác đá, máy công trình cỡ lớn hoặc các hệ thống thủy lực công nghiệp nặng.
>> Xem ngay bài chi tiết So sánh kỹ thuật: Ống thủy lực gia cường thép bện & thép xoắn
3. Ống thủy lực Thermoplastic là gì?
Ống Thermoplastic được sản xuất từ các vật liệu nhiệt dẻo như nylon, polyethylene hoặc polyurethane.
Ưu điểm nổi bật của nhóm sản phẩm này là trọng lượng nhẹ, khả năng kháng hóa chất tốt và bán kính uốn nhỏ hơn nhiều so với ống cao su truyền thống. Điều này giúp việc bố trí đường ống linh hoạt hơn trong những không gian hẹp.
Tuy nhiên, theo tài liệu tham khảo, hiệu quả làm việc liên tục dưới áp suất cao của Thermoplastic có thể không ổn định bằng một số dòng ống cao su chuyên dụng.

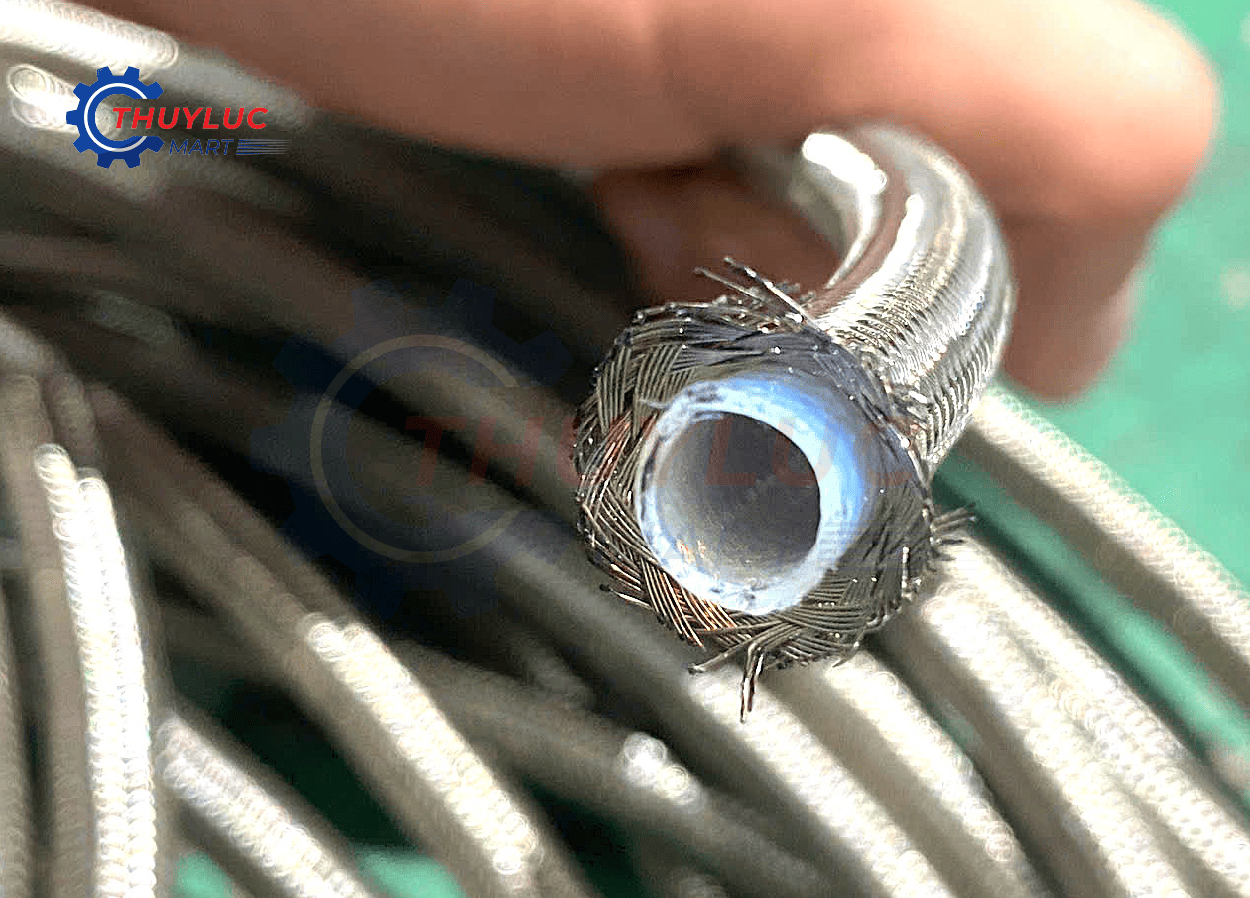

4. Ống PTFE (Teflon) được sử dụng khi nào?
Ống PTFE sử dụng lớp lõi Polytetrafluoroethylene, thường được biết đến với tên gọi phổ biến là Teflon.
Nhờ khả năng kháng hóa chất tốt và làm việc trong dải nhiệt độ rộng, loại ống này thường được sử dụng trong các hệ thống hóa chất, dung môi, nhiệt độ cao hoặc các ứng dụng yêu cầu khả năng chống ăn mòn tốt hơn cao su thông thường.
>> Tham khảo thêm: Phân biệt ống Teflon vs PTFE: Hiểu đúng để chọn đúng cho hệ thống
5. Ống inox có ưu điểm gì?
Ống inox hoặc các dòng ống được gia cường bằng lưới inox thường được sử dụng trong môi trường có yêu cầu đặc biệt về nhiệt độ hoặc khả năng chống ăn mòn.
So với các loại ống thủy lực thông thường, sản phẩm có khả năng làm việc tốt hơn trong những điều kiện khắc nghiệt nhưng chi phí đầu tư thường cao hơn.
Tiêu chuẩn SAE, DIN và ISO trên ống thủy lực có ý nghĩa gì?
Khi quan sát trên thân ống thủy lực, người dùng thường bắt gặp các ký hiệu như SAE, EN hoặc ISO.
Đây không phải là tên thương hiệu mà là các tiêu chuẩn kỹ thuật được sử dụng để đánh giá và phân loại sản phẩm.
SAE là bộ tiêu chuẩn do Hiệp hội Kỹ sư Ô tô Hoa Kỳ phát triển. Trong đó SAE J517 là một trong những tiêu chuẩn được sử dụng rộng rãi nhất đối với ống thủy lực và cụm ống thủy lực.
>> Xem thêm chi tiết: Ý nghĩa của tiêu chuẩn SAE trong thiết kế và vận hành hệ thống đầu nối, ống thủy lực
Tại châu Âu, các tiêu chuẩn EN853 hoặc EN856 thường được sử dụng để xác định cấu trúc và yêu cầu kỹ thuật của sản phẩm.
Trong khi đó, ISO 18752 tiếp cận theo hướng đánh giá khả năng đáp ứng áp suất và lưu lượng của hệ thống thay vì chỉ tập trung vào cấu trúc của ống.
Đối với người sử dụng, hiểu được các tiêu chuẩn này giúp lựa chọn đúng loại ống cho ứng dụng thực tế thay vì chỉ nhìn vào kích thước hoặc giá bán.
Cần đọc những thông số nào trên thân ống thủy lực?
Một trong những thông số quan trọng nhất là ID (Inner Diameter) hay đường kính trong.
Thông số này ảnh hưởng trực tiếp đến lưu lượng dầu đi qua hệ thống. Đường kính trong càng lớn thì lưu lượng càng cao nhưng tốc độ dòng chảy có thể giảm. Ngược lại, đường kính nhỏ làm tăng tốc độ dòng chảy nhưng cũng làm tăng tổn thất áp suất.
Ngoài ra, người sử dụng nên quan tâm đến:
- Working Pressure (Áp suất làm việc)
- Burst Pressure (Áp suất nổ)
- Minimum Bend Radius (Bán kính uốn tối thiểu)
Trong thực tế, rất nhiều trường hợp ống hư hỏng không phải do vượt áp mà do bị uốn cong nhỏ hơn bán kính cho phép. Điều này thường xảy ra trên xe nâng, máy công trình hoặc các vị trí lắp đặt có không gian hạn chế.
>> Tham khảo thêm: Hướng dẫn chọn nhanh ống mềm tuy ô thủy lực theo áp suất và môi trường làm việc
Ống thủy lực được sử dụng trong những ngành nào?
Theo tài liệu tham khảo, ống thủy lực được sử dụng trong rất nhiều lĩnh vực khác nhau.
- Trong ngành xây dựng, chúng xuất hiện trên xe đào, xe xúc, xe nâng và cần cẩu.
- Trong sản xuất công nghiệp, chúng được sử dụng trên máy ép nhựa, máy công cụ và dây chuyền tự động hóa.
- Trong nông nghiệp, ống thủy lực là thành phần quan trọng trên máy kéo, máy gặt và các thiết bị canh tác hiện đại.
- Ngoài ra, các ngành hàng hải, khai thác mỏ, hóa chất và hàng không cũng sử dụng nhiều hệ thống thủy lực với yêu cầu kỹ thuật rất khác nhau.
Làm sao để lựa chọn đúng ống thủy lực cho hệ thống?
Việc lựa chọn ống thủy lực không nên bắt đầu bằng câu hỏi “loại nào rẻ hơn” mà nên bắt đầu từ điều kiện vận hành thực tế.
Người sử dụng cần xác định rõ:
- Áp suất làm việc của hệ thống.
- Nhiệt độ môi trường.
- Loại dầu hoặc môi chất sử dụng.
- Không gian lắp đặt.
- Mức độ uốn cong của đường ống.
- Điều kiện làm việc thực tế.
Một hệ thống máy ép làm việc liên tục trong nhà xưởng sẽ có yêu cầu khác với một xe xúc thường xuyên hoạt động ngoài công trường. Tương tự, một hệ thống hóa chất sẽ cần loại ống khác với hệ thống thủy lực sử dụng dầu thông thường. Không có một loại ống thủy lực nào phù hợp cho mọi ứng dụng.
Những sai lầm phổ biến khi lựa chọn ống thủy lực là gì?
Sai lầm phổ biến nhất là chỉ thay ống theo kích thước mà bỏ qua áp suất làm việc.
Ngoài ra, nhiều người cũng không kiểm tra bán kính uốn tối thiểu hoặc sử dụng ống không tương thích với môi chất bên trong.
Một lỗi khác thường gặp là lựa chọn sản phẩm dựa hoàn toàn vào giá thành. Trong nhiều trường hợp, chi phí thay thế và thời gian dừng máy do hỏng ống còn lớn hơn rất nhiều so với phần chênh lệch giá ban đầu.
Kết luận
Ống thủy lực không chỉ đơn thuần là một đường dẫn dầu mà còn là thành phần trực tiếp chịu áp suất và truyền năng lượng trong toàn bộ hệ thống. Hiểu đúng về cấu tạo, chủng loại, tiêu chuẩn và các thông số kỹ thuật sẽ giúp người sử dụng lựa chọn sản phẩm phù hợp hơn, giảm nguy cơ sự cố và kéo dài tuổi thọ thiết bị.
Thủy Lực Mart hiện cung cấp đa dạng các dòng ống thủy lực từ bố thép bện, bố thép xoắn đến các dòng ống PTFE chuyên dụng, đồng thời hỗ trợ tư vấn lựa chọn theo áp suất, môi chất và điều kiện vận hành thực tế của từng hệ thống.
Nếu bạn đang cần lựa chọn đúng loại ống cho xe công trình, máy ép, dây chuyền sản xuất hoặc hệ thống thủy lực công nghiệp, hãy liên hệ Thủy Lực Mart để được hỗ trợ kỹ thuật và đề xuất giải pháp phù hợp với nhu cầu thực tế.
