Tham khảo ngay bài phân tích chi tiết sự khác biệt về cấu tạo, khả năng chịu áp và tính tương thích môi chất của ống dẫn môi chất lạnh và ống thủy lực dưới đây để không chọn sai loại - gây nguy hiểm cho cả hệ thống!
Trên thực tế, ống dẫn môi chất lạnh điều hòa (air conditioning hoses) và ống thủy lực (hydraulic hose) đều có hình dạng khá giống nhau: đều là ống cao su nhiều lớp, màu đen, có cấu trúc gia cường bên trong. Chính vì vậy, không ít người cho rằng có thể dùng ống thủy lực – vốn chịu áp cao hơn – để thay thế cho ống điều hòa.
Tuy nhiên, đây là một nhầm lẫn nghiêm trọng trong kỹ thuật. Việc sử dụng sai loại ống không chỉ làm giảm hiệu suất hệ thống mà còn có thể gây rò rỉ, tắc nghẽn, thậm chí phá hỏng toàn bộ thiết bị.
Sự khác biệt giữa hai loại ống này nằm ở bản chất thiết kế, từ môi chất làm việc cho đến cấu trúc vật liệu bên trong.
1 - Khác biệt về môi chất làm việc của ống điều hòa và ống thủy lực
Điểm khác biệt cốt lõi đầu tiên nằm ở loại môi chất mà mỗi loại ống được thiết kế để vận chuyển.
Ống điều hòa chuyên dùng để dẫn môi chất lạnh như R134a, R1234yf… cùng với dầu bôi trơn máy nén (PAG hoặc POE). Những loại môi chất này có tính chất hóa học đặc biệt, dễ thẩm thấu và có khả năng gây ảnh hưởng đến vật liệu cao su thông thường. Vì vậy, lớp trong của ống điều hòa luôn được bổ sung một lớp polyamide (nylon) để chống thẩm thấu và chống ăn mòn.
Ngược lại, ống thủy lực chỉ làm việc với các loại chất lỏng như dầu thủy lực, nước hoặc glycol. Lớp cao su bên trong được tối ưu để chịu dầu và chống phân hủy, nhưng không có khả năng chống lại môi chất lạnh.
Nếu dùng ống thủy lực cho hệ thống điều hòa, môi chất lạnh sẽ dần phá hủy lớp cao su bên trong, gây bong tróc và có thể dẫn đến tắc van tiết lưu hoặc rò rỉ hệ thống.
2 - Khả năng chống thẩm thấu – yếu tố quan trọng hay bị "lãng quên"
Một trong những khác biệt quan trọng nhưng thường bị bỏ qua là khả năng chống thẩm thấu khí.
Ống điều hòa được thiết kế với lớp barrier (chống thẩm thấu) bằng nylon hoặc HNBR. Lớp này có khả năng ngăn khí thoát ra ngoài cao gấp hàng trăm lần so với cao su thông thường. Nhờ đó, môi chất lạnh được giữ kín trong hệ thống, đảm bảo hiệu suất làm lạnh ổn định.
Trong khi đó, ống thủy lực không có lớp barrier chuyên dụng. Cấu trúc cao su của nó đủ kín đối với chất lỏng, nhưng lại “mở” đối với khí lạnh – vốn có kích thước phân tử rất nhỏ. Điều này khiến gas lạnh dễ dàng thẩm thấu qua thành ống nếu sử dụng sai.
3 - Sự khác nhau trong ứng dụng thực tế
Hai loại ống này phục vụ cho hai hệ thống hoàn toàn khác nhau.
- Ống điều hòa: dùng trong hệ thống HVAC, điều hòa ô tô, thiết bị làm lạnh
- Ống thủy lực: dùng trong máy công trình, máy công nghiệp, hệ thống truyền động
Nếu ống điều hòa đảm nhiệm việc vận chuyển môi chất để trao đổi nhiệt, thì ống thủy lực lại đóng vai trò truyền năng lượng thông qua áp suất chất lỏng.
4 - Cấu tạo và vật liệu bên trong ống
Nhìn từ bên ngoài có thể giống nhau, nhưng cấu trúc bên trong lại hoàn toàn khác biệt.

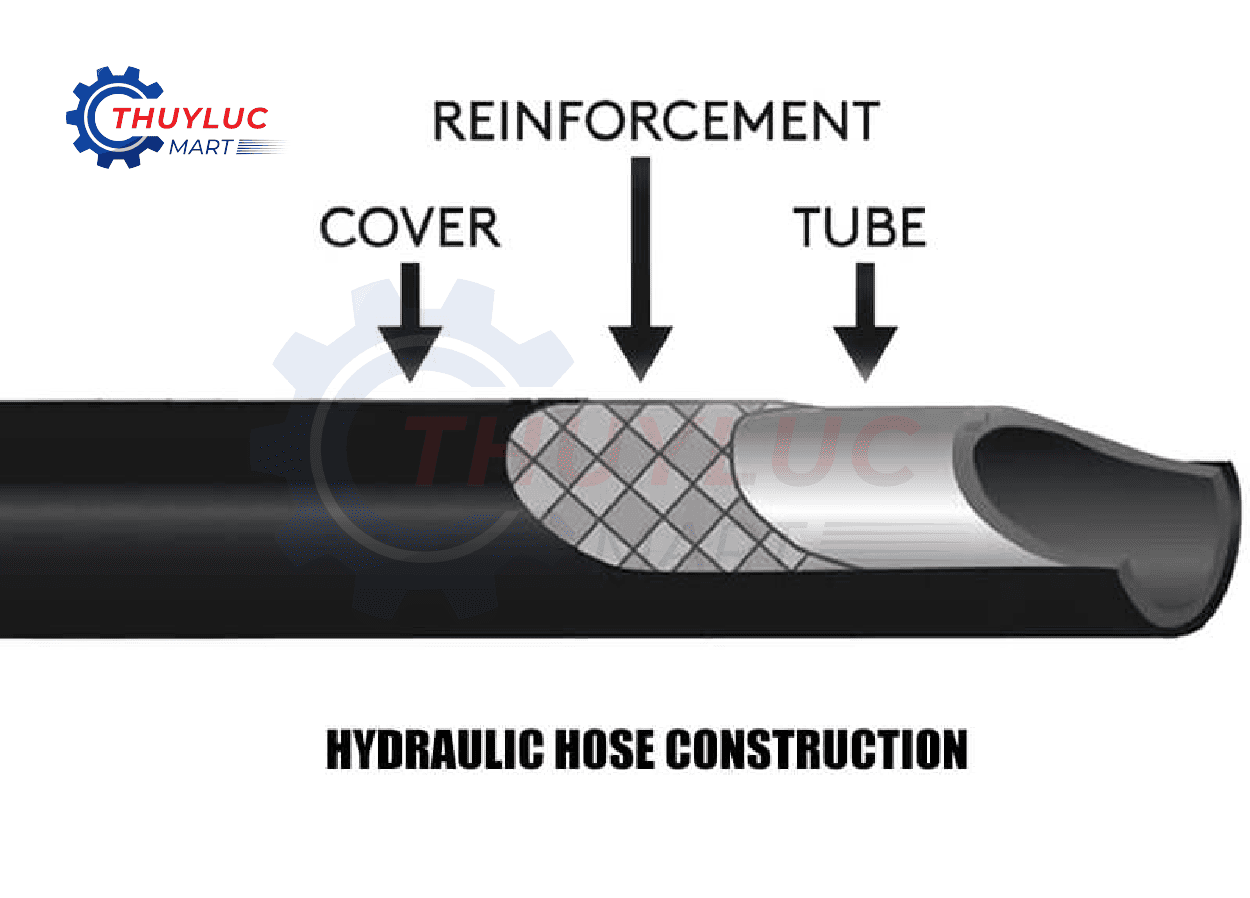

Ống thủy lực thường có lớp gia cường bằng thép bện hoặc thép xoắn, giúp chịu áp lực rất cao. Lớp trong là cao su chịu dầu, còn lớp ngoài chống mài mòn và thời tiết.

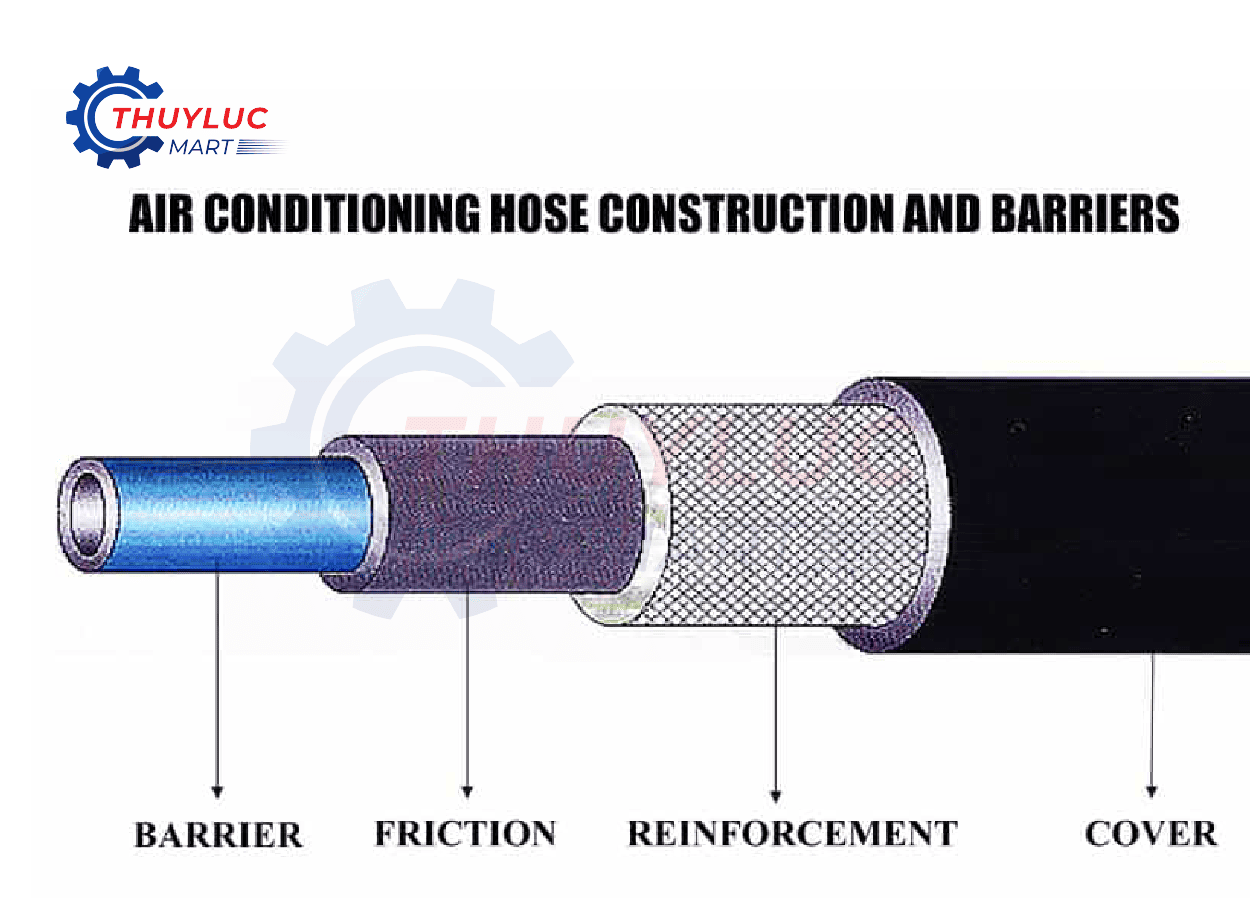

Trong khi đó, ống điều hòa có cấu trúc tinh vi hơn, bao gồm:
- Lớp trong: polyamide kết hợp cao su EPDM
- Lớp barrier: nylon chống thẩm thấu khí
- Lớp gia cường: sợi polyester
- Lớp ngoài: EPDM chịu nhiệt
Chính lớp barrier này là yếu tố mà ống thủy lực không có.
5 - Áp suất làm việc trung bình của ống điều hòa và ống thủy lực – yếu tố dễ gây hiểu lầm nhất
Nhiều người lựa chọn ống thủy lực thay cho ống điều hòa vì nghĩ rằng “chịu áp cao hơn thì chắc chắn tốt hơn”. Nhưng thực tế không đơn giản như vậy.
- Ống điều hòa chỉ làm việc trong dải áp suất trung bình: Khoảng 350 – 500 psi (1.5 – 3 MPa)
- Ống thủy lực được thiết kế cho áp suất rất cao: 1,000 – 6,000 psi (10 – 40 MPa hoặc hơn)
Tuy nhiên, áp suất không phải là yếu tố duy nhất. Nếu không phù hợp môi chất, ống vẫn sẽ hỏng dù chịu áp tốt.
>> Tham khảo chi tiết hơn tại bài viết: Ống Áp Suất Cao Và Ống Áp Suất Thấp Khác Nhau Như Thế Nào?
6 - Dải nhiệt độ làm việc
Ống điều hòa được tối ưu để hoạt động ổn định trong môi trường có sự thay đổi nhiệt độ lớn, đặc biệt là gần máy nén.
- Làm việc tốt từ -40°C đến 140°C
- Không bị giòn ở nhiệt độ thấp
- Không biến dạng ở nhiệt độ cao
Ống thủy lực thông thường có dải nhiệt độ hẹp hơn:
- Khoảng -20°C đến 100°C
- Một số loại đặc biệt có thể mở rộng hơn
>> Xem thêm: So sánh kỹ thuật: Ống thủy lực gia cường thép bện & thép xoắn
7 - Kiểu đầu nối và tiêu chuẩn phù hợp
Hai loại ống cũng khác nhau về cách kết nối và tiêu chuẩn kỹ thuật.
Ống điều hòa sử dụng nhiều kiểu đầu nối như:
- Đầu loe (flare)
- Đầu nối nhanh (quick connect)
- Đầu gai (barbed)
Trong khi đó, ống thủy lực chủ yếu dùng:
- Đầu bấm chết (crimped)
- Hoặc đầu lắp lại (ít phổ biến hơn)
Về tiêu chuẩn:
- Ống điều hòa: SAE J2064
- Ống thủy lực: SAE J517 (100R) hoặc ISO 1436
>> Xem chi tiết: Hướng Dẫn Chi Tiết Cách Xác Định Hệ Ren Trong Thủy Lực
8 - Cách phân biệt nhanh ống điều hòa và ống thủy lực ngoài thực tế
Nếu cần nhận biết nhanh, bạn có thể dựa vào một vài dấu hiệu:
- Trên ống:
- Ống thủy lực có ký hiệu “W.P.” (áp suất làm việc)
- Ống điều hòa có chữ “REFRIGERANT” hoặc “SAE J2064”
- Độ cứng:
- Ống thủy lực cứng hơn
- Ống điều hòa mềm và linh hoạt hơn

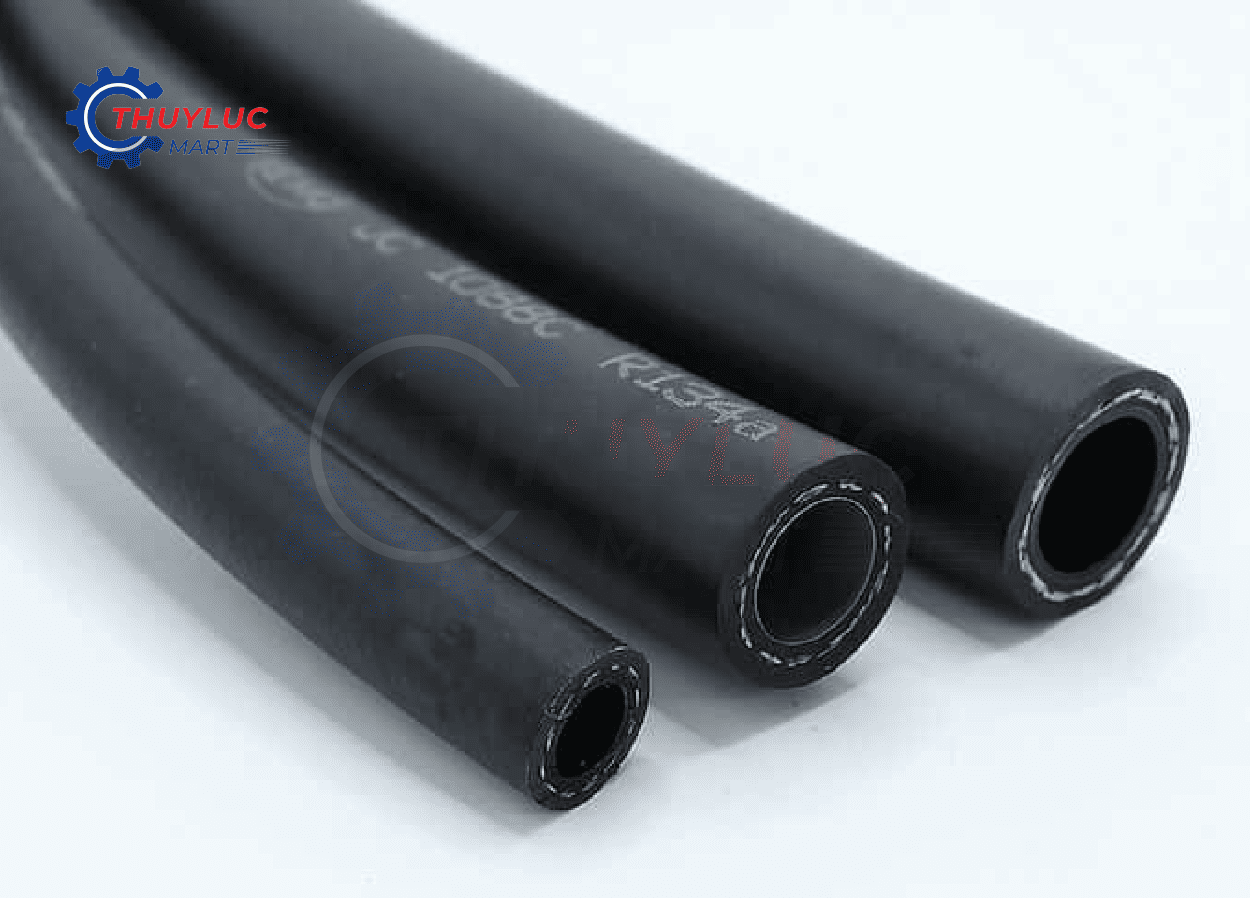

- Mặt cắt ống:
- Ống điều hòa có lớp nylon rất mỏng bên trong
>> Xem thêm: Hướng dẫn chọn nhanh ống mềm tuy ô thủy lực theo áp suất và môi trường làm việc
9 - Bảng so sánh chi tiết ống dẫn môi chất lạnh và ống thủy lực
| Tiêu chí | Ống điều hòa (ống dẫn môi chất lạnh) | Ống thủy lực |
|---|---|---|
| Môi chất tương thích | Môi chất lạnh (R134a, R1234yf, R152a) và dầu lạnh PAG/POE | Dầu thủy lực gốc khoáng, nước, ethylene glycol, dầu thực vật |
| Vật liệu ống | Lớp trong có lớp barrier nylon/polyamide, chống ăn mòn bởi môi chất lạnh và dầu lạnh | Lớp trong là cao su chịu dầu, nhưng không chống được ăn mòn và thẩm thấu của môi chất lạnh; có thể gây bong tróc lớp trong |
| Độ thẩm thấu & lớp barrier | Có lớp nylon barrier, khả năng ngăn khí cao hơn cao su thông thường hơn 100 lần | Không có lớp barrier chuyên dụng, khe phân tử cao su quá lớn đối với môi chất lạnh |
| Ứng dụng | Hệ thống điều hòa ô tô, HVAC tòa nhà và thiết bị điện lạnh | Hệ thống thủy lực trong máy công trình, thiết bị công nghiệp và máy nông nghiệp |
| Cấu tạo | Lớp trong: Polyamide + cao su EPDM; Lớp gia cường: sợi polyester; Lớp ngoài: cao su EPDM | Lớp trong: cao su chịu dầu; Lớp gia cường: bố thép bện (1–2 lớp) hoặc thép xoắn (4–6 lớp) |
| Áp suất làm việc | Áp suất trung bình – thấp, khoảng 350–500 psi (1.5–3 MPa phía cao áp) | Áp suất cao, khoảng 1,000 – 6,000 psi (10 – 40 MPa hoặc cao hơn) |
| Dải nhiệt độ | -40°C đến 140°C (có thể lên đến 160°C ở một số vị trí) | Tiêu chuẩn: -20°C đến 100°C (vật liệu đặc biệt có thể mở rộng dải nhiệt) |
| Kiểu đầu nối | Đầu loe (flare), đầu gai (barbed), đầu nối nhanh (quick-connect) | Đầu bấm chết (crimped – phổ biến) hoặc đầu lắp lại (reusable) |
| Tiêu chuẩn | SAE J2064 | SAE J517 (series 100R) hoặc ISO 1436 |
10 - Kết luận
Dù ống dẫn môi chất lạnh (ống điều hòa) và ống thủy lực có ngoại hình bên ngoài tương tự, nhưng hai loại ống này được thiết kế cho hai mục đích hoàn toàn khác nhau. Sự khác biệt không chỉ nằm ở áp suất mà còn ở vật liệu, khả năng chống thẩm thấu và tính tương thích với môi chất.
Việc sử dụng sai loại ống có thể dẫn đến:
- Rò rỉ môi chất
- Hư hỏng hệ thống
- Giảm tuổi thọ thiết bị
Vì vậy, lựa chọn đúng loại ống theo đúng ứng dụng là yêu cầu bắt buộc trong kỹ thuật.
Nếu bạn chưa biết lựa chọn cấu hình hay mã sản phẩm nào phù hợp với ứng dụng hệ thống, hãy liên hệ ngay với Thủy Lực Mart - Kỹ sư chúng tôi luôn sẵn sàng tư vấn và đồng hành!
>> Trích nguồn tham khảo: Blog hãng ống mềm thủy lực Trung Quốc - Sinopulse
