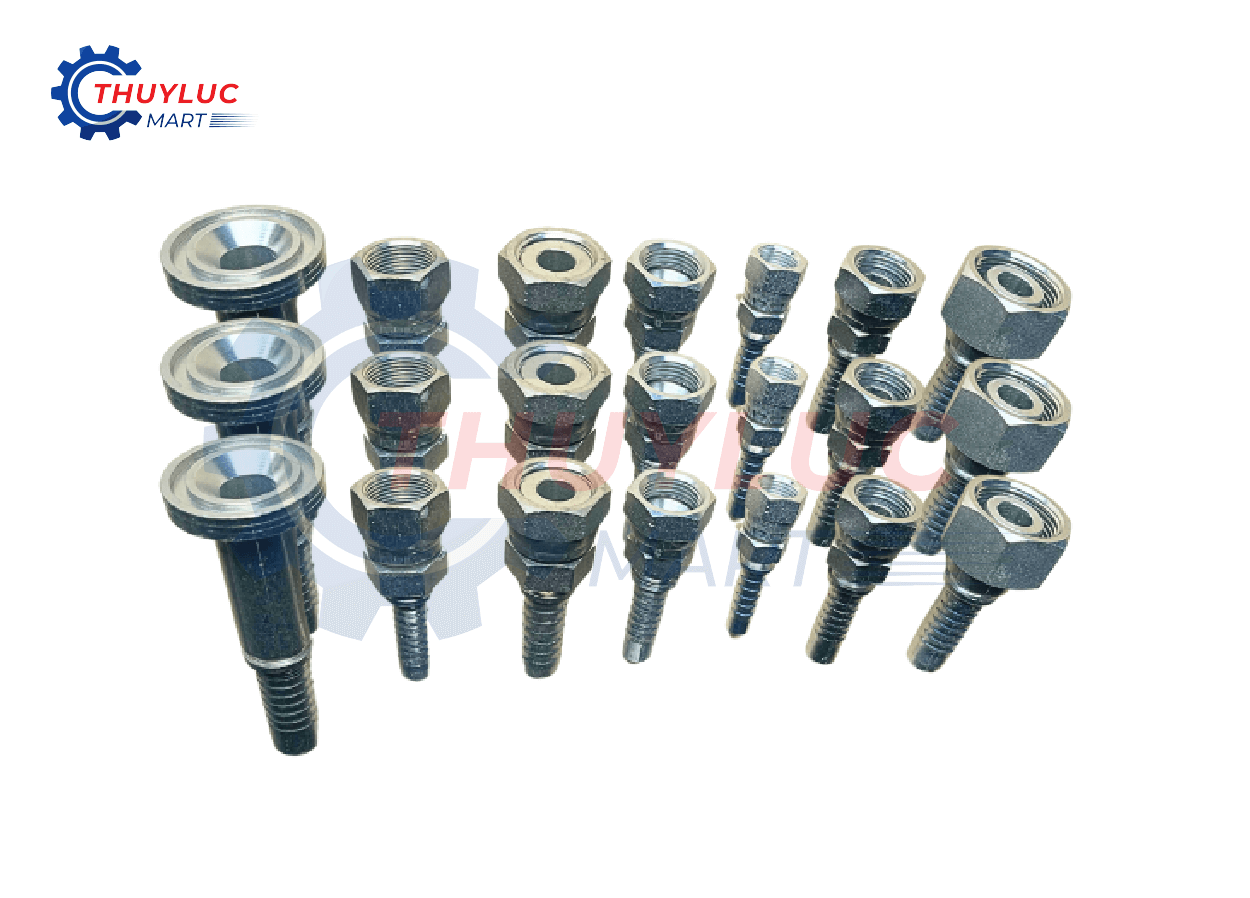

Đầu bấm thủy lực đóng vai trò then chốt trong việc kết nối các bộ phận của hệ thống thủy lực, đảm bảo sự kín khít và truyền dẫn năng lượng hiệu quả. Việc lựa chọn đúng tiêu chuẩn đầu bấm là yếu tố quan trọng để hệ thống hoạt động ổn định và an toàn.
Thủy Lực Mart xin giới thiệu TOP 7 hệ tiêu chuẩn đầu bấm thủy lực phổ biến năm 2025, giúp quý khách hàng có cái nhìn tổng quan và đưa ra lựa chọn phù hợp.

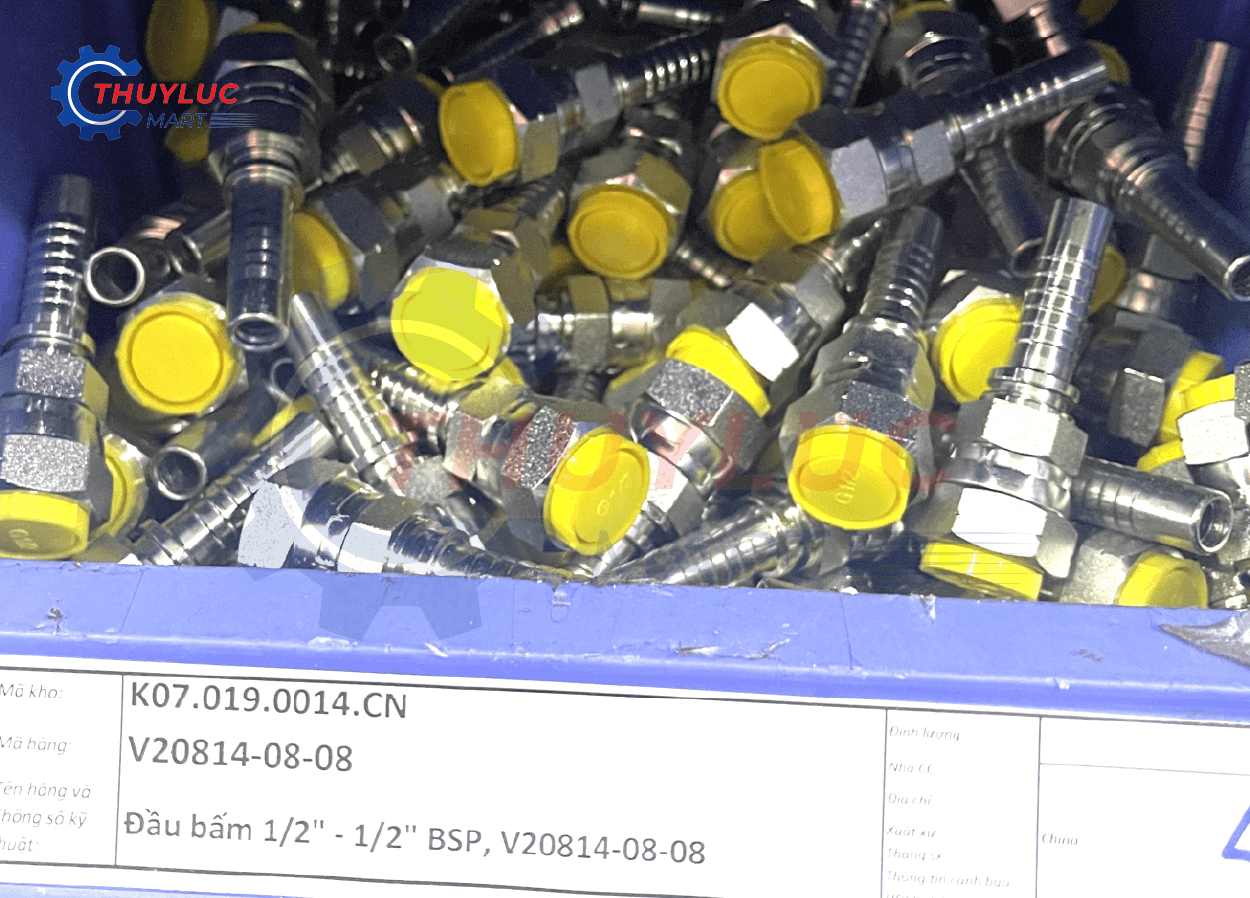

1. Tiêu chuẩn BSP (British Standard Pipe)
Tên gọi: BSP (hay còn gọi là BS, British Standard Whitworth - BSW, hoặc British Standard Fine - BSF, tùy thuộc vào loại ren).
Xuất xứ: Vương quốc Anh.
Miêu tả: Tiêu chuẩn BSP quy định các thông số kỹ thuật cho ren ống và phụ kiện ren được sử dụng rộng rãi trên toàn thế giới, đặc biệt là ở châu Âu và các quốc gia thuộc Khối thịnh vượng chung. Đầu bấm BSP thường được làm từ thép carbon, thép không gỉ hoặc đồng thau. Thiết kế đa dạng với nhiều kiểu kết nối như đầu thẳng, đầu góc, đầu chữ T,... Ren BSP có hai dạng chính:
- BSPP (British Standard Parallel Pipe): Ren thẳng, cần sử dụng vòng đệm (O-ring hoặc bonded seal) để làm kín.
- BSPT (British Standard Taper Pipe): Ren côn, tự làm kín khi siết chặt nhờ độ côn của ren.
Tính ứng dụng/Ưu điểm nổi bật: Phổ biến, dễ tìm kiếm và có nhiều nhà sản xuất cung cấp. Thích hợp cho nhiều ứng dụng thủy lực khác nhau, từ dân dụng đến công nghiệp. Đầu bấm BSPP dễ dàng lắp đặt và tháo gỡ khi cần bảo trì.

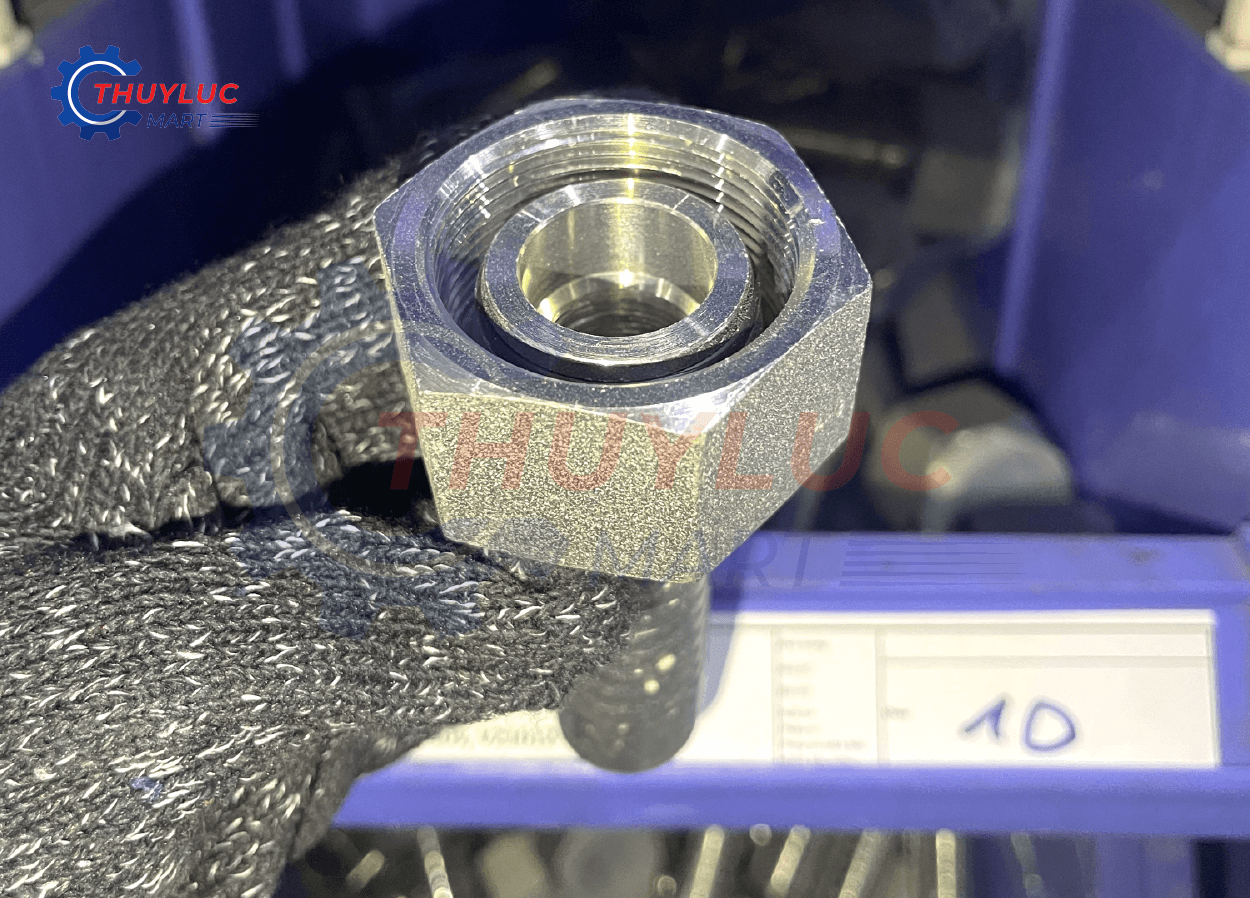

2. Tiêu chuẩn DIN (Deutsches Institut für Normung)
Tên gọi: DIN (Viện Tiêu chuẩn Đức).
Xuất xứ: Đức.
Miêu tả: Tiêu chuẩn DIN bao gồm nhiều loại đầu bấm thủy lực khác nhau, nhưng phổ biến nhất là các loại dựa trên tiêu chuẩn DIN 2353 (ống và phụ kiện nén vòng đệm). Đặc điểm chung của đầu bấm DIN là thiết kế chắc chắn, độ chính xác cao và khả năng chịu áp lực tốt. Các loại kết nối thường thấy bao gồm:
- Kết nối bằng vòng đệm cắt (Cutting Ring Fittings): Vòng đệm kim loại sẽ cắt vào ống khi siết chặt, tạo ra mối nối kín.
- Kết nối bằng vòng đệm mềm (Elastomeric Seal Fittings): Sử dụng O-ring hoặc các loại vòng đệm mềm khác để làm kín.
Tính ứng dụng/Ưu điểm nổi bật: Được ưa chuộng trong các ứng dụng công nghiệp nặng, máy móc xây dựng, và các hệ thống thủy lực yêu cầu độ tin cậy và an toàn cao. Khả năng chịu rung động và áp lực thay đổi tốt. Tiêu chuẩn DIN đảm bảo tính tương thích và khả năng thay thế lẫn nhau giữa các nhà sản xuất khác nhau.

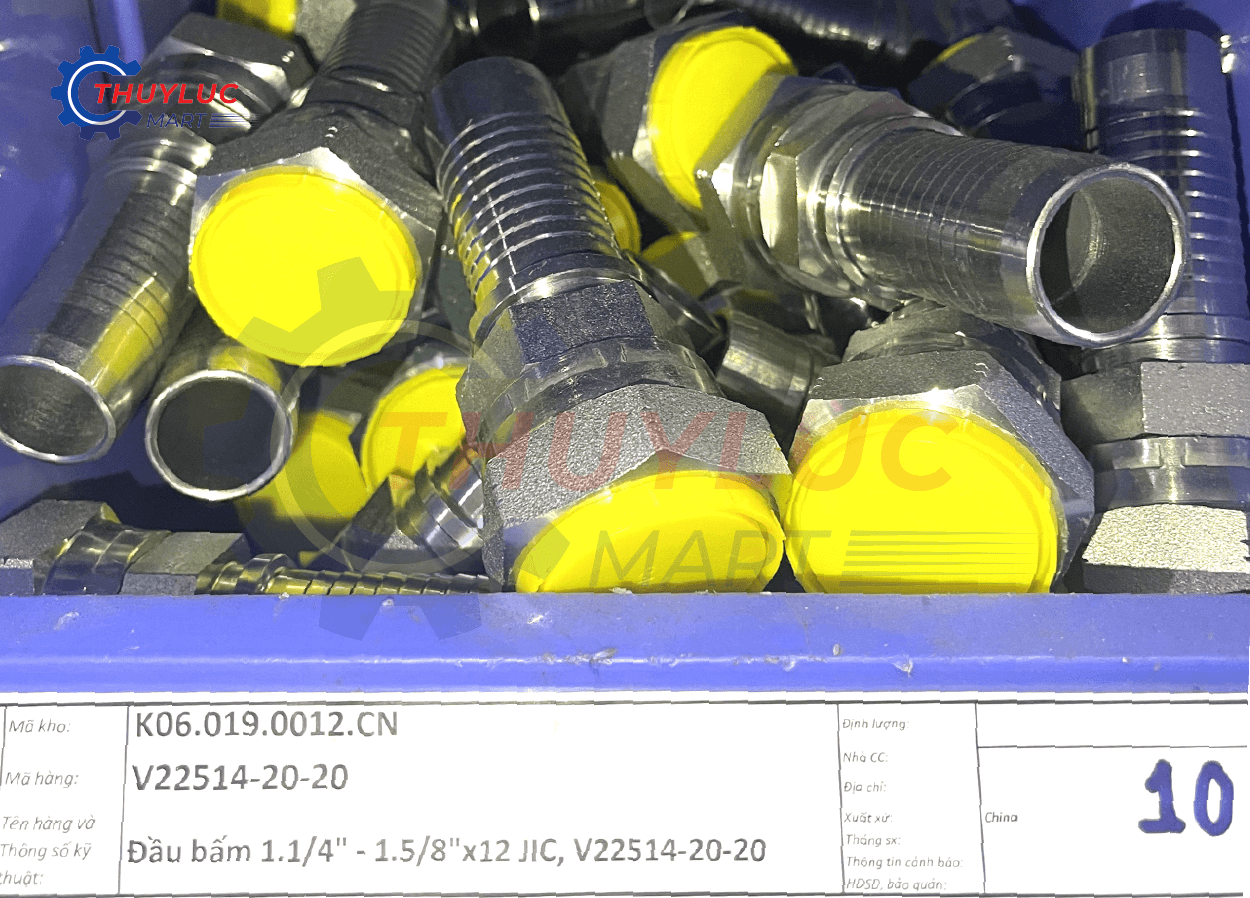

3. Tiêu chuẩn JIC (Joint Industry Council)
Tên gọi: JIC (thường được gọi là SAE J514).
Xuất xứ: Hoa Kỳ (được phát triển bởi Hội đồng Công nghiệp Liên hợp).
Miêu tả: Tiêu chuẩn JIC quy định cho các đầu bấm loe 37 độ. Đây là một trong những tiêu chuẩn phổ biến nhất ở Bắc Mỹ và được sử dụng rộng rãi trên toàn thế giới. Đầu bấm JIC bao gồm thân đầu bấm, ống loe 37 độ và đai ốc. Khi siết chặt, bề mặt loe của ống sẽ tiếp xúc với bề mặt loe tương ứng trên đầu bấm, tạo ra mối nối kín.
Tính ứng dụng/Ưu điểm nổi bật: Dễ dàng lắp đặt, tháo gỡ và tái sử dụng. Khả năng chịu áp lực cao và chống rò rỉ tốt. Được sử dụng rộng rãi trong các ứng dụng công nghiệp, nông nghiệp.

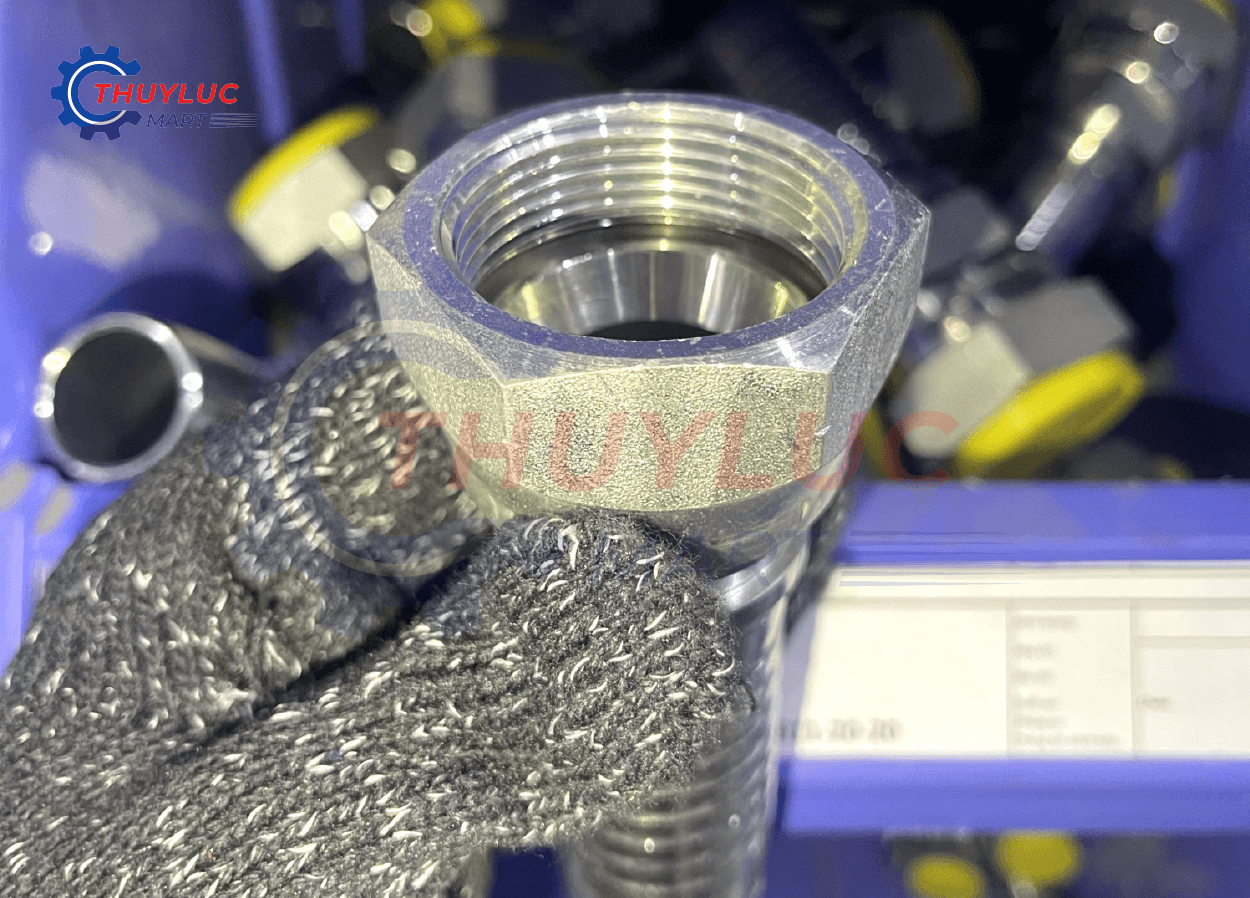

4. Tiêu chuẩn JIS (Japanese Industrial Standards)
Tên gọi: JIS (Tiêu chuẩn Công nghiệp Nhật Bản).
Xuất xứ: Nhật Bản.
Miêu tả: Tiêu chuẩn JIS bao gồm nhiều loại đầu bấm thủy lực khác nhau, tương đồng với các tiêu chuẩn quốc tế khác nhưng có các chi tiết kỹ thuật riêng biệt. Một số loại phổ biến bao gồm:
- JIS B 2351: Tương đương với tiêu chuẩn BSPP.
- JIS B 8363: Đầu bấm loe 30 độ, thường thấy trên các thiết bị và máy móc có xuất xứ từ Nhật Bản và Hàn Quốc.
Tính ứng dụng/Ưu điểm nổi bật: Phù hợp với các hệ thống thủy lực trên máy móc, thiết bị có nguồn gốc từ Nhật Bản và các quốc gia Đông Á. Đảm bảo tính tương thích và dễ dàng thay thế phụ tùng chính hãng.

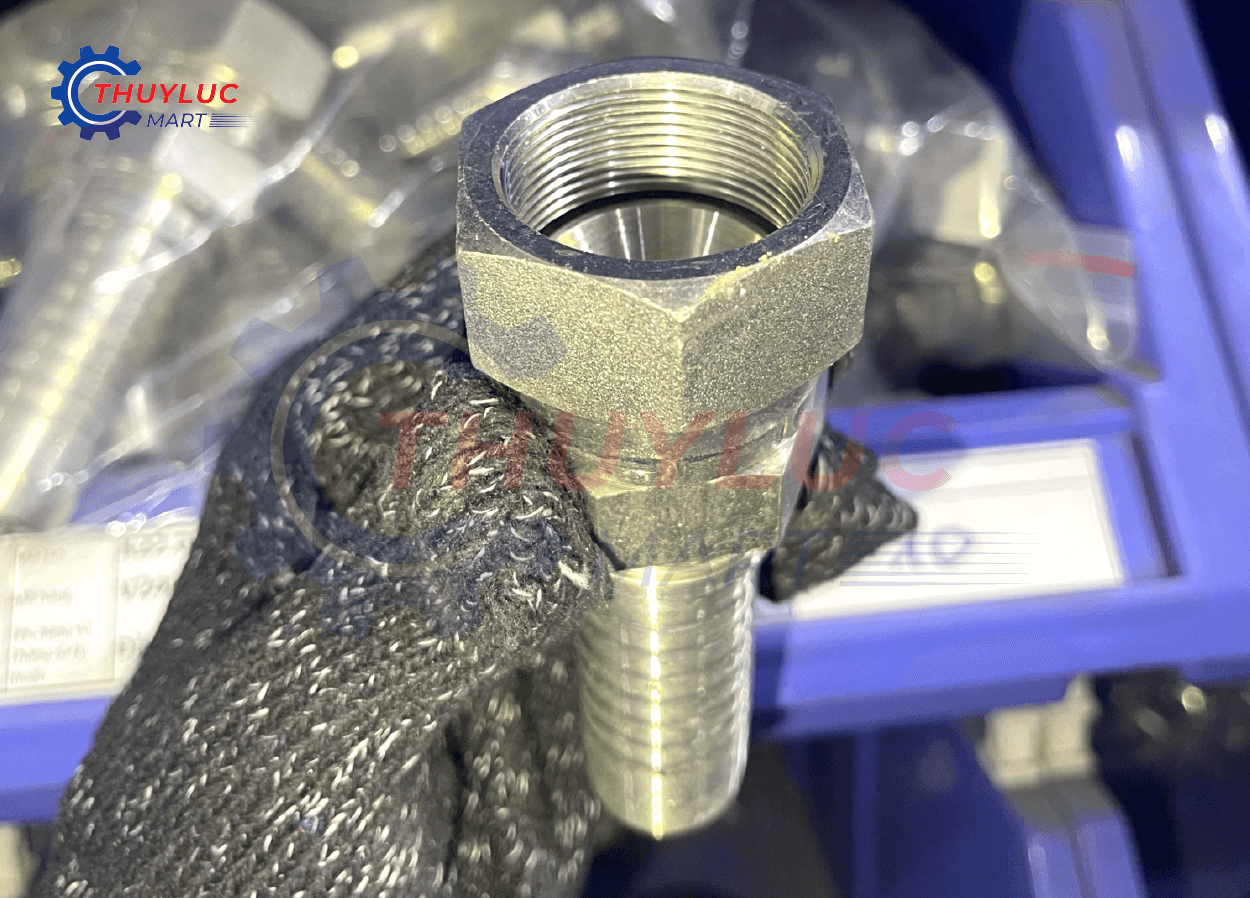

5. Tiêu chuẩn KMS (Komatsu Manufacturing Standard)
Tên gọi: KMS (Tiêu chuẩn Sản xuất Komatsu).
Xuất xứ: Nhật Bản (được phát triển bởi hãng Komatsu).
Miêu tả: Đây là tiêu chuẩn riêng của hãng Komatsu, thường được sử dụng trên các dòng máy móc xây dựng và thiết bị công nghiệp của Komatsu. Đầu bấm KMS có thiết kế đặc trưng, thường là loại ren thẳng có vòng đệm hoặc loại đầu loe. Mặc dù là tiêu chuẩn riêng, nhưng do sự phổ biến của máy móc Komatsu, đầu bấm KMS cũng được nhiều nhà sản xuất khác cung cấp.
Tính ứng dụng/Ưu điểm nổi bật: Được sử dụng nhiều trong các thiết bị xây dựng, khai thác mỏ, và công nghiệp nặng. Khả năng chịu được áp suất cao và điều kiện làm việc khắc nghiệt.

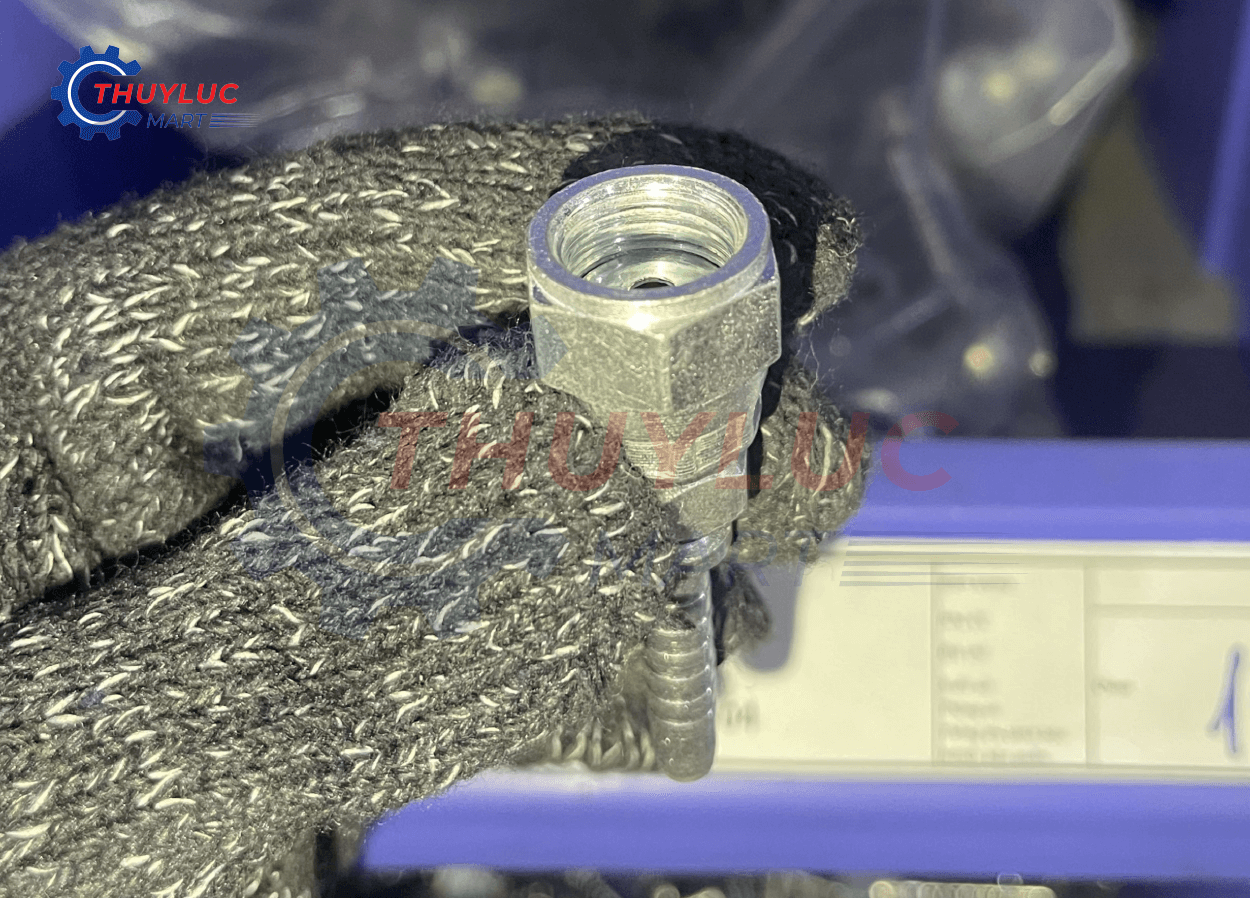

6. Tiêu chuẩn ORFS (O-Ring Face Seal)
Tên gọi: ORFS (hoặc SAE J1453).
Xuất xứ: Hoa Kỳ (tiêu chuẩn SAE).
Miêu tả: Đầu bấm ORFS sử dụng một vòng đệm O-ring được đặt trên mặt phẳng của đầu nối. Khi siết chặt, vòng O-ring sẽ bị nén giữa hai bề mặt phẳng, tạo ra một mối nối kín tuyệt đối. Ren của đầu bấm ORFS thường là ren thẳng.
Tính ứng dụng/Ưu điểm nổi bật: Khả năng chống rò rỉ vượt trội, đặc biệt trong các ứng dụng có áp suất cao và rung động. Dễ dàng lắp đặt và không yêu cầu lực siết quá lớn.
Thường được sử dụng trong các hệ thống thủy lực quan trọng, yêu cầu độ kín khít cao như hàng không vũ trụ, thiết bị y tế và một số ứng dụng công nghiệp đặc biệt.

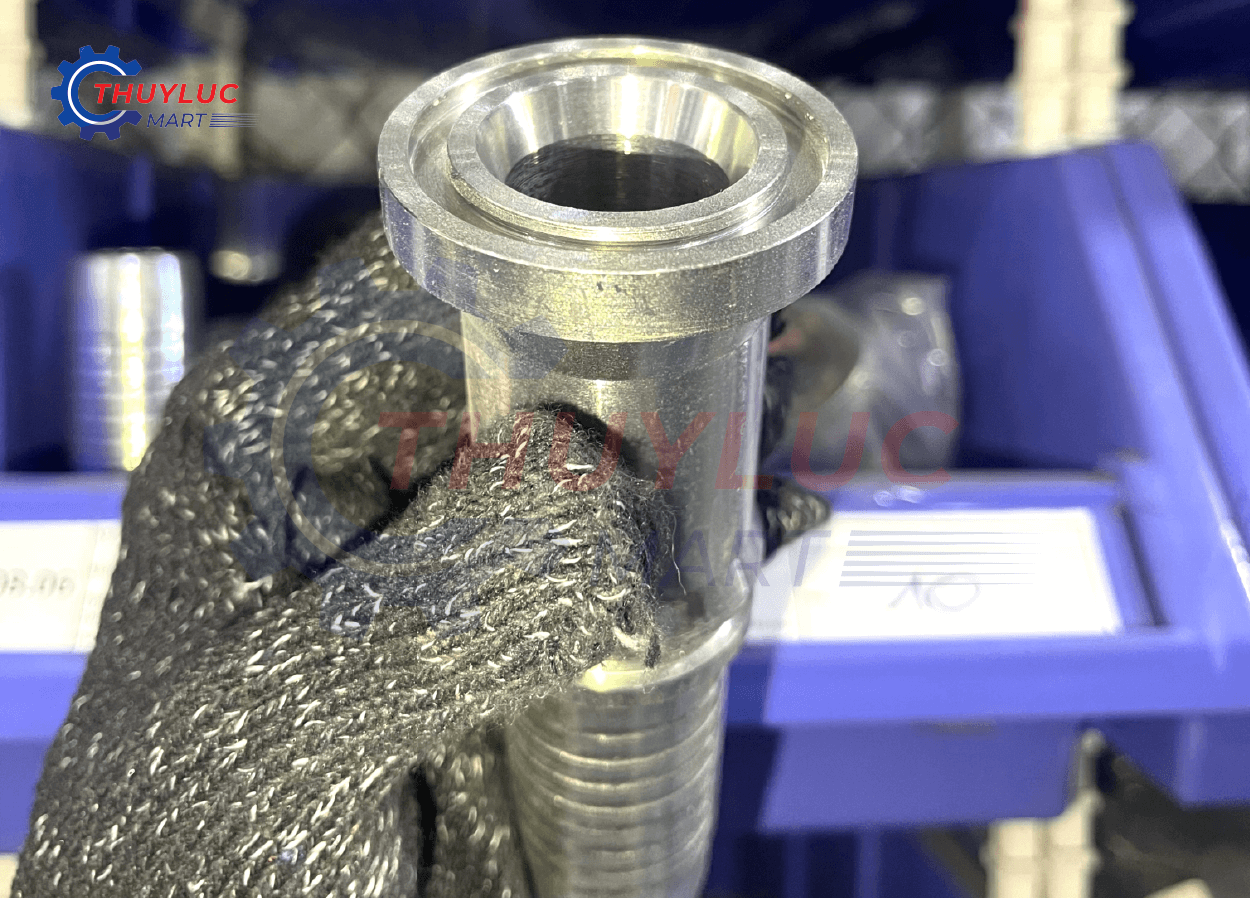

7. Tiêu chuẩn Mặt bích (Flange)
Tên gọi: Mặt bích (thường tham khảo các tiêu chuẩn như SAE J518, ISO 6162, ISO 6164).
Xuất xứ: Quốc tế (với nhiều tiêu chuẩn khác nhau).
Miêu tả: Kết nối mặt bích sử dụng các mặt bích được hàn hoặc kẹp vào ống thủy lực, sau đó được siết chặt với nhau bằng bulong và vòng đệm (thường là O-ring). Có nhiều loại mặt bích khác nhau tùy thuộc vào áp suất làm việc và kích thước ống. Các tiêu chuẩn phổ biến bao gồm:
- SAE J518 (Code 61 & Code 62): Phổ biến ở Bắc Mỹ.
- ISO 6162 (Tương đương SAE J518): Tiêu chuẩn quốc tế.
- ISO 6164: Mặt bích vuông, thường dùng cho áp suất rất cao.
Tính ứng dụng/Ưu điểm nổi bật: Thích hợp cho các hệ thống thủy lực có đường kính ống lớn và áp suất rất cao. Tạo ra mối nối chắc chắn và khả năng chịu lực tốt. Dễ dàng tháo lắp để bảo trì hoặc thay thế các bộ phận.
Trên đây là tổng quan về TOP 7 hệ tiêu chuẩn đầu bấm thủy lực phổ biến trong năm 2025.Thủy Lực Mart tự hào là nhà cung cấp uy tín hàng đầu các loại đầu bấm thủy lực theo đa dạng tiêu chuẩn BSP, DIN, JIC, JIS, KMS, ORFS và Mặt bích.
Chúng tôi cung cấp các sản phẩm từ các thương hiệu danh tiếng trên thế giới đến các dòng sản phẩm gia công tại Trung Quốc với mức giá cạnh tranh. Dù nhu cầu của quý khách là gì, Thủy Lực Mart luôn có giải pháp tối ưu. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn và hỗ trợ tốt nhất!
