Tránh triệt để sự cố dừng máy và xì dầu tốn kém do nhầm lẫn ren NPT, JIC, ORFS hay BSP. Mẹo đo bước ren và góc côn chuẩn xác giúp bạn chọn đúng phụ kiện ngay từ lần đầu tiên cùng Thủy Lực Mart.

Tránh sai sót khi đặt mua phụ kiện kết nối thủy lực là yếu tố then chốt để đảm bảo hệ thống vận hành an toàn và liên tục. Thực tế cho thấy, hầu hết các loại đầu nối thủy lực đều có hình dáng bên ngoài rất giống nhau. Một sự nhầm lẫn nhỏ giữa hệ ren JIC và BSP cũng có thể khiến toàn bộ máy móc phải dừng hoạt động, gây thất thoát dầu và phát sinh chi phí dừng máy lớn.

Bài viết hướng dẫn kỹ thuật 4 bước dưới đây sẽ giúp nhận biết và phân biệt chính xác các chuẩn đầu nối NPT, JIC, ORFS, SAE và BSP, loại bỏ hoàn toàn rủi ro mua sai hàng và đảm bảo kết nối an toàn tuyệt đối.

Phân Loại Đầu Nối Thủy Lực Theo Phương Thức Lắp Đặt

Trước khi đo đạc kích thước ren, việc xác định cấu trúc lắp đặt của đầu nối là bước bắt buộc. Đầu nối thủy lực được chia làm hai nhóm chính: đầu bấm bóp vĩnh viễn và đầu nối tái sử dụng tại hiện trường.

1. Đầu Bấm Thủy Lực Vĩnh Viễn (Permanent Crimped Fittings)

Đầu bấm vĩnh viễn là loại phụ kiện được cố định chặt vào ống mềm nhờ sử dụng máy bấm bóp chuyên dụng. Đây là loại kết nối sử dụng một lần, sau khi đã lắp đặt thì không thể tháo rời.

Cấu tạo của đầu bấm vĩnh viễn bao gồm:

Thân đầu nối (Connector body): Thành phần quan trọng nhất, thường được chế tạo từ các vật liệu chịu lực cao như thép, hợp kim nhôm hoặc thép không gỉ, bề mặt được xử lý mạ kẽm nhằm tăng khả năng chống ăn mòn.
Áo bóp (Ferrule): Đi kèm với đầu bấm, ảnh hưởng trực tiếp đến phương thức ép bóp chặt vào thân ống.
Phần tử làm kín (Seals): Sử dụng vòng O-ring hoặc đệm PTFE để đảm bảo độ kín khít tuyệt đối cho mối nối, ngăn ngừa nguy cơ rò rỉ chất lỏng.
Nhờ hiệu suất làm kín vượt trội, khả năng chịu áp suất cao và tính dễ lắp đặt, đầu bấm vĩnh viễn được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Máy công trình: Xe xúc, xe lật, cần cẩu, xe lu.
Ngành hóa chất & Dầu khí: Hệ thống đường ống thủy lực trên giàn khoan và thiết bị khai thác dầu.
Máy nông nghiệp: Máy kéo, máy thu hoạch.
Đóng tàu & Thiết bị hàng hải: Cơ cấu lái, tời kéo mỏ neo, nắp hầm hàng.
Các lĩnh vực khác: Tự động hóa công nghiệp, giao thông đường sắt, ngành năng lượng và điện lực.

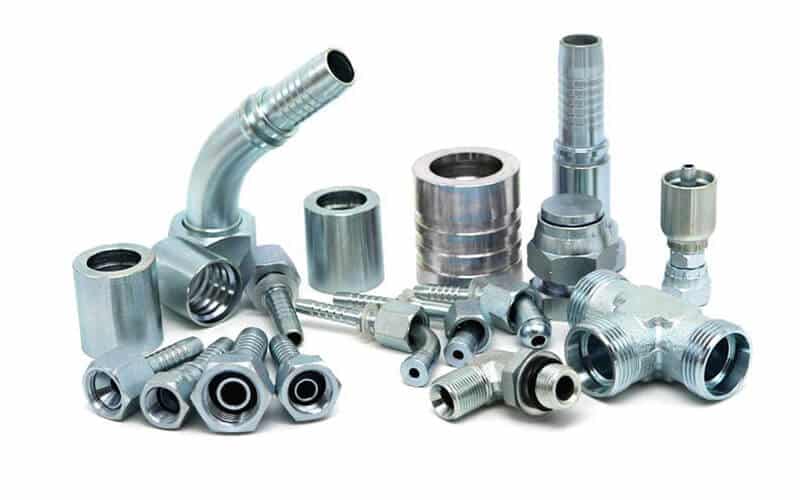

Đầu nối bấm ép ống thủy lực chuyên dụng chất lượng giá tốt

2. Đầu Nối Tái Sử Dụng Tại Hiện Trường (Reusable / Field-Attachable Fittings)

Đầu nối tái sử dụng cho phép kết nối trực tiếp ngoài thực địa mà không cần dùng đến các thiết bị hay máy bấm bóp chuyên dụng. Linh hoạt trong thao tác, loại đầu nối này có thể tháo dỡ và tái sử dụng nhiều lần, phù hợp cho công tác bảo trì ngoài hiện trường.

Đầu nối tái sử dụng bao gồm 3 nhóm chính:

Đầu nối dạng ren (Threaded fittings): Sử dụng sự khớp nối chính xác giữa ren trong và ren ngoài để tạo độ kín, thích hợp cho hệ thống thủy lực áp suất trung bình đến cao.
Đầu nối dạng gài (Push-to-connect fittings): Thiết kế cắm trực tiếp kết hợp đai kẹp hoặc đai ốc hãm, dùng chủ yếu trong các hệ thống áp suất thấp.
Khớp nối nhanh (Quick-connect fittings): Cho phép kết nối hoặc ngắt đường dẫn nhanh chóng mà không làm gián đoạn dòng chất lỏng, tối ưu cho các cụm máy cần chuyển đổi tuyến ống thường xuyên hoặc bảo trì khẩn cấp.

Đầu nối tháo lắp cơ động giúp tiết kiệm đáng kể thời gian và chi phí nhân công, loại bỏ yêu cầu phải mang máy bấm ống ra công trường, mang lại sự linh hoạt cao theo từng yêu cầu áp suất và lưu lượng thực tế.

>> Tham khảo: Cách bảo vệ ống mềm thủy lực hiệu quả: Giảm mài mòn, gập gãy và tăng độ bền

Quy Trình 4 Bước Định Danh Và Đo Kích Thước Đầu Nối Thủy Lực

Để xác định chính xác chuẩn đầu nối và tránh đặt mua nhầm phụ kiện, cần thực hiện quy trình kiểm tra 4 bước tiêu chuẩn.

Bước 1: Xác Định Kiểu Đầu Nối

Phân loại chi tiết cần thay thế thuộc nhóm đầu bấm vĩnh viễn hay đầu nối tái sử dụng. Quan sát hình học và cấu trúc lắp đặt để định hình đúng nhóm phụ kiện.

Bước 2: Đo Đường Kính Ren

Sử dụng thước kẹp kỹ thuật số để thu được kết quả đo chính xác.

Đối với ren ngoài (Male thread): Đặt thước kẹp vuông góc với thân ống, kẹp vào phần nổi bật nhất (đỉnh ren) của thân đầu nối và đọc giá trị trên thước. Nếu là ren côn, đo tại vị trí khoảng giữa của đoạn ren côn.
Đối với ren trong (Female thread): Đưa mỏ đo vào vị trí có đường kính hẹp nhất bên trong lòng ren và thực hiện đo đường kính trong.

So sánh giá trị đường kính đo được với bảng thông số kích thước ren để xác định chuẩn ren.

Bước 3: Xác Định Bước Ren (Thread Pitch)

Bước ren là khoảng cách giữa hai đỉnh ren kế tiếp nhau.

Hệ Mét (Metric): Bước ren được tính bằng khoảng cách tuyệt đối giữa hai đỉnh ren kế tiếp, đơn vị đo là milimét (mm).
Hệ Anh / Mỹ (Imperial): Bước ren được tính bằng số lượng răng ren trên chiều dài 1 inch, gọi là TPI (Threads Per Inch).

Ví dụ: 12 TPI tương ứng với 12 răng ren nằm trong độ dài 1 inch (25.4 mm).

Sử dụng dưỡng đo bước ren 55° hoặc 60°. Ướm thử dưỡng vào các răng ren sao cho các răng dưỡng khớp khít hoàn toàn với profile ren, không có khe hở ánh sáng.

Lưu ý: Giá trị trên dưỡng 60° biểu thị bước ren bằng milimét (hệ Mét), trong khi giá trị trên dưỡng 55° biểu thị số ren trên mỗi inch (TPI).

Bước 4: Xác Định Phương Thức Làm Kín Và Góc Côn

Có 3 cơ chế làm kín chính trong kỹ thuật thủy lực:

Làm kín bằng biến dạng ren (Threaded sealing): Điển hình là ren côn NPT. Khi siết bằng cờ-lê, hình học côn làm các mặt ren đực và cái nêm chặt vào nhau, tạo ra sự biến dạng đàn hồi cơ học để làm kín. Đối với chuẩn NPTF, sự nén ép giữa đỉnh ren đực và cái tạo nên mối kín kim loại - kim loại chống rò rỉ.
Làm kín bằng vòng O-ring (O-ring seal): Điển hình là chuẩn ORFS. Vòng đệm O-ring nằm ở rãnh mặt phẳng đầu đực bị ép chặt vào mặt phẳng của đầu cái, tạo độ kín tin cậy cao, chịu được áp suất cao và chống rung động vượt trội.
Làm kín bằng tiếp xúc côn kim loại (Metal-contact seal): Điển hình là chuẩn JIC với vát côn 37° ở cả đầu đực và đầu cái. Sự tiếp xúc cơ học trực tiếp giữa hai bề mặt côn 37° tạo nên mối nối kín hoàn toàn mà không cần gioăng cao su.

Chi Tiết Kỹ Thuật Các Hệ Ren Thủy Lực Phổ Biến

1. Hệ Ren NPT / NPTF (National Pipe Taper)

Ren NPT là chuẩn ren côn của Mỹ được quy định theo tiêu chuẩn ASME B1.20.1, sử dụng rộng rãi trong truyền động thủy lực và khí nén.

Góc côn của ren NPT là 1° 47'.
Góc đỉnh ren đạt 60°.
Khi đo đường kính ngoài của ren NPT, cần đo tại vị trí giữa của bề mặt côn.
Ren NPT phụ thuộc vào độ can thiệp cơ học giữa các răng ren để làm kín và không được thiết kế để tái sử dụng nhiều lần. Khi lắp đặt, cần tránh siết quá lực làm nứt vỡ hoặc hư hỏng đầu nối.
Dòng NPTF có khả năng tạo liên kết làm kín kim loại - kim loại nhờ sự nén dẹt đỉnh ren.

2. Hệ Ren JIC (SAE 37° Flare)

Đầu nối JIC tuân theo tiêu chuẩn của Joint Industry Council, chịu được áp suất cao và phục vụ tốt trong các hệ thống dẫn chất lỏng.

Góc nón vát tiêu chuẩn của JIC là 37°.
Thao tác tháo lắp dễ dàng, thích hợp cho các ứng dụng áp suất cao.
Khi đo đầu nối JIC, tiến hành đo tại vị trí đường kính lớn nhất.
Ren ngoài kết hợp với mặt nón 37° tạo nên mối kín cơ học kim loại - kim loại khi vặn chặt với đầu cái.

3. Hệ Ren ORFS (O-Ring Face Seal)

Đầu nối ORFS tuân theo tiêu chuẩn SAE J1453, sử dụng vòng O-ring cao su Nitrile (Buna-N) hoặc Fluorocarbon (Viton) đặt trong rãnh ở mặt phẳng đầu nối.

Đây là phương thức làm kín bằng chất đàn hồi (elastomeric seal).
Thích hợp cho môi trường áp suất cao, chịu được ứng suất uốn, va đập áp suất và đặc biệt hiệu quả trong các hệ thống có độ rung động cao nhờ khả năng hấp thụ xung lực tốt hơn so với tiếp xúc kim loại.
Đo đường kính ngoài bằng thước kẹp và đối chiếu khoảng kích thước cùng bước ren để xác định size chuẩn.

4. Hệ Ren Anh BSP (British Standard Pipe)

Ren BSP được chia thành hai loại chính: BSPP (ren thẳng) và BSPT (ren côn).

BSPP (Parallel): Đường kính ren giữ nguyên không đổi trên toàn bộ chiều dài. BSPP bắt buộc phải sử dụng vòng đệm làm kín, vòng O-ring hoặc đệm dính (bonded seal) để đạt độ kín tuyệt đối. Thường dùng trong các ứng dụng độ chính xác cao.
BSPT (Tapered): Đường kính ren thu nhỏ dần dọc theo chiều dài. Khi siết chặt, hành động nêm tạo ra mối nối cơ học tự làm kín mà không cần bổ sung thêm vật liệu làm kín khác, thích hợp cho hệ thống áp suất cao.
Thao tác đo: Đặt thước kẹp vuông góc để đo đường kính ngoài của vòng ren ngoài cùng, sau đó dùng dưỡng đo bước ren để đếm số TPI.

5. Hệ Ren Mét DIN (Metric DIN)

Đầu nối hệ Mét được đo bằng đơn vị milimét (mm), tuân theo các tiêu chuẩn quốc tế áp dụng rộng rãi tại Châu Âu và Châu Á. Phụ kiện hệ Mét chịu được áp suất cao và điều kiện môi trường làm việc khắc nghiệt. Các nhóm chính bao gồm: Ren Mét song song (M-threads), Ren Mét côn, Ren Mét ORFS, Ren không loe DIN 2353, Ren Mét Komatsu và chuẩn JIS.

>> Xem thêm: Hướng dẫn chọn nhanh ống mềm tuy ô thủy lực theo áp suất và môi trường làm việc

Dụng Cụ Đo Kiểm Cần Thiết Trong Xưởng Thủy Lực

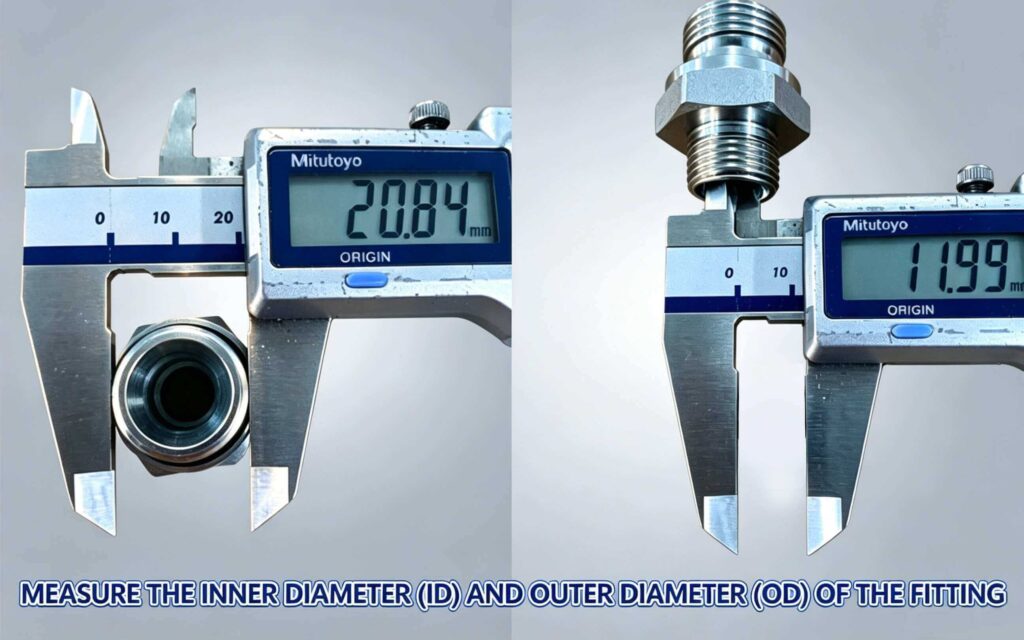

Thước kẹp kỹ thuật số Đo đường kính trong (ID) và đường kính ngoài (OD)

Để đo đạc chính xác các thông số đầu nối và ngăn ngừa nguy cơ rò rỉ, kỹ thuật viên cần trang bị 3 dụng cụ chuyên dụng:

***Bảng tổng hợp dụng cụ đo đầu nối/ đầu bấm thủy lực phổ biến 2026***
Dụng Cụ Đo	Chức Năng Kỹ Thuật	Phương Pháp Thao Tác
Thước kẹp kỹ thuật số	Đo đường kính trong (ID) và đường kính ngoài (OD)	Độ chính xác lên tới 0.02 mm, dải đo thông dụng từ 6 mm đến 50 mm 1 . Giữ thước vuông góc với trục ren khi đo 1 .
Dưỡng đo bước ren	Đo bước ren hệ Mét (mm) hoặc số ren/inch (TPI)	Đặt các lá dưỡng thử trực tiếp vào răng ren 1 . Lá dưỡng chuẩn sẽ khớp khít hoàn toàn, không để lọt ánh sáng 1 .
Dưỡng đo góc côn	Xác định góc côn làm kín của đầu nối hoặc đế cổng	Kiểm tra chính xác góc 37° (JIC) hoặc 45° (SAE 45°/BSPT) 1 . Tránh lắp nhầm góc (ví dụ đầu 37° vào đế 45°) gây tiếp xúc đường, làm rò rỉ dầu ở áp cao 1
