Bảng thông số bích tiêu chuẩn BS 4505 - Cập nhật mới nhất 2025

07 tháng 08 2025

CÔNG TY CỔ PHẦN THIẾT BỊ THỦY LỰC VIỆT NAM

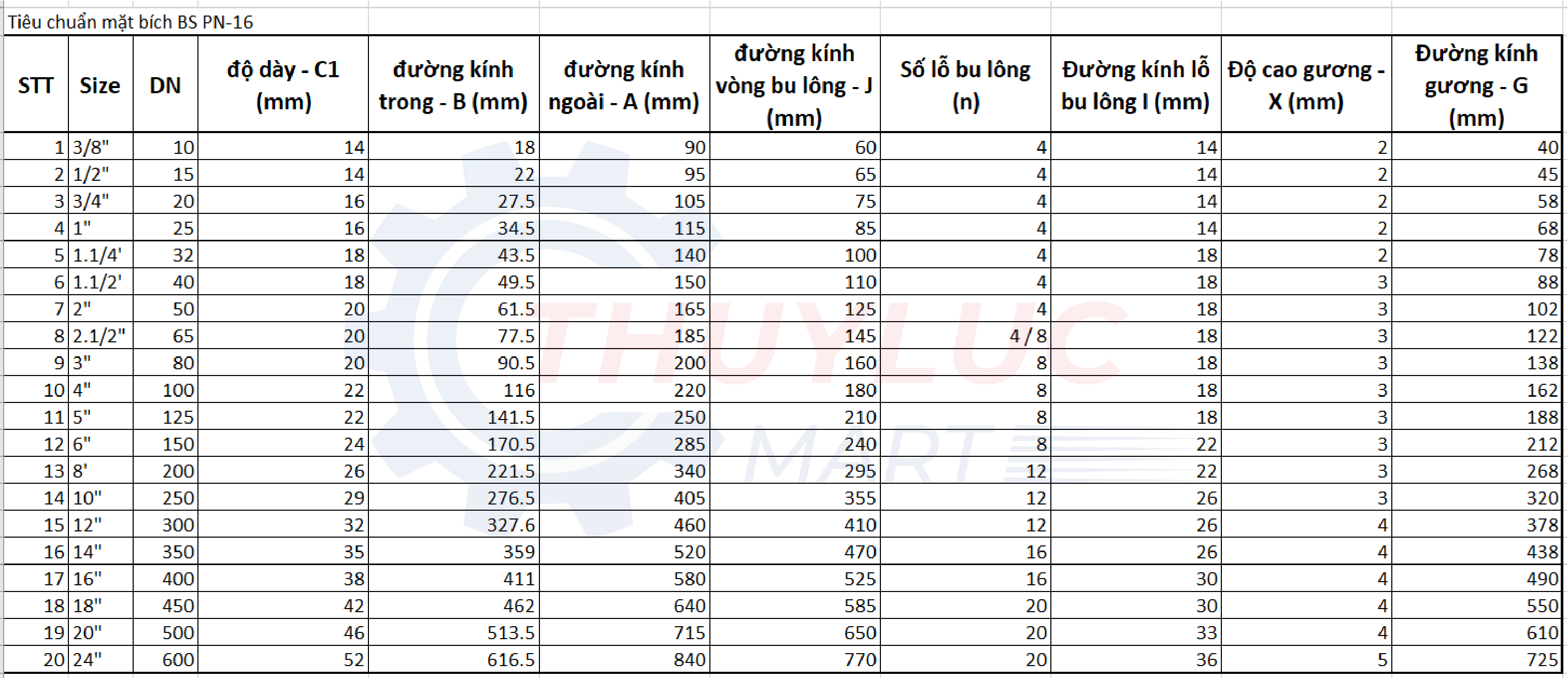

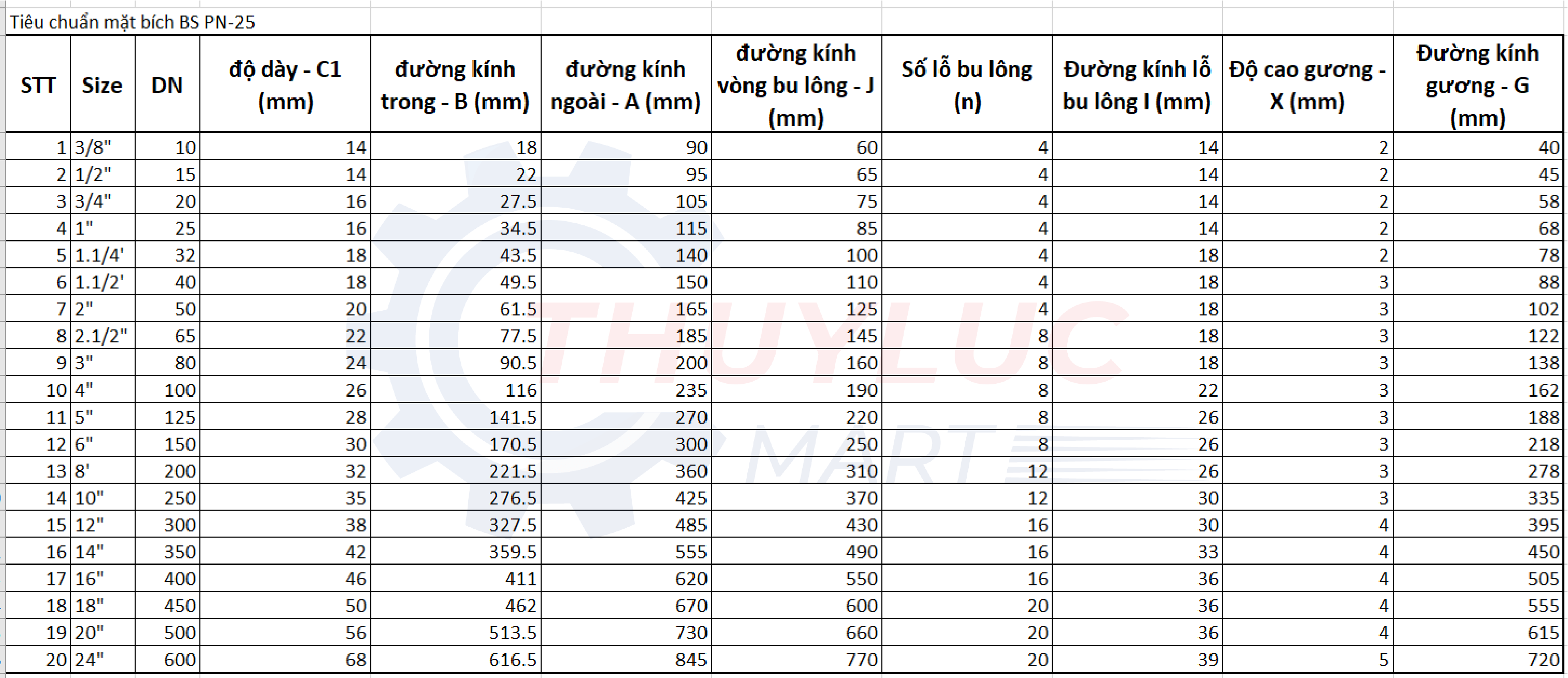

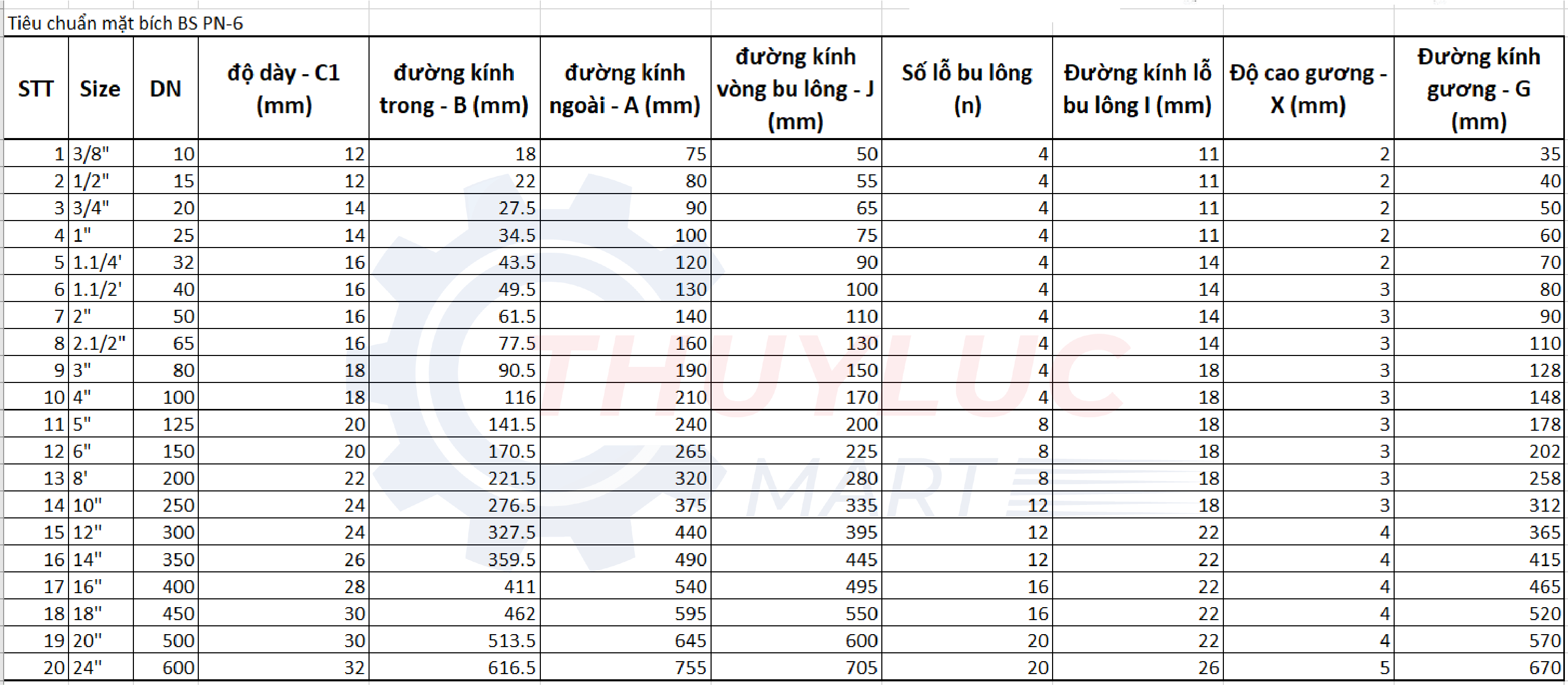

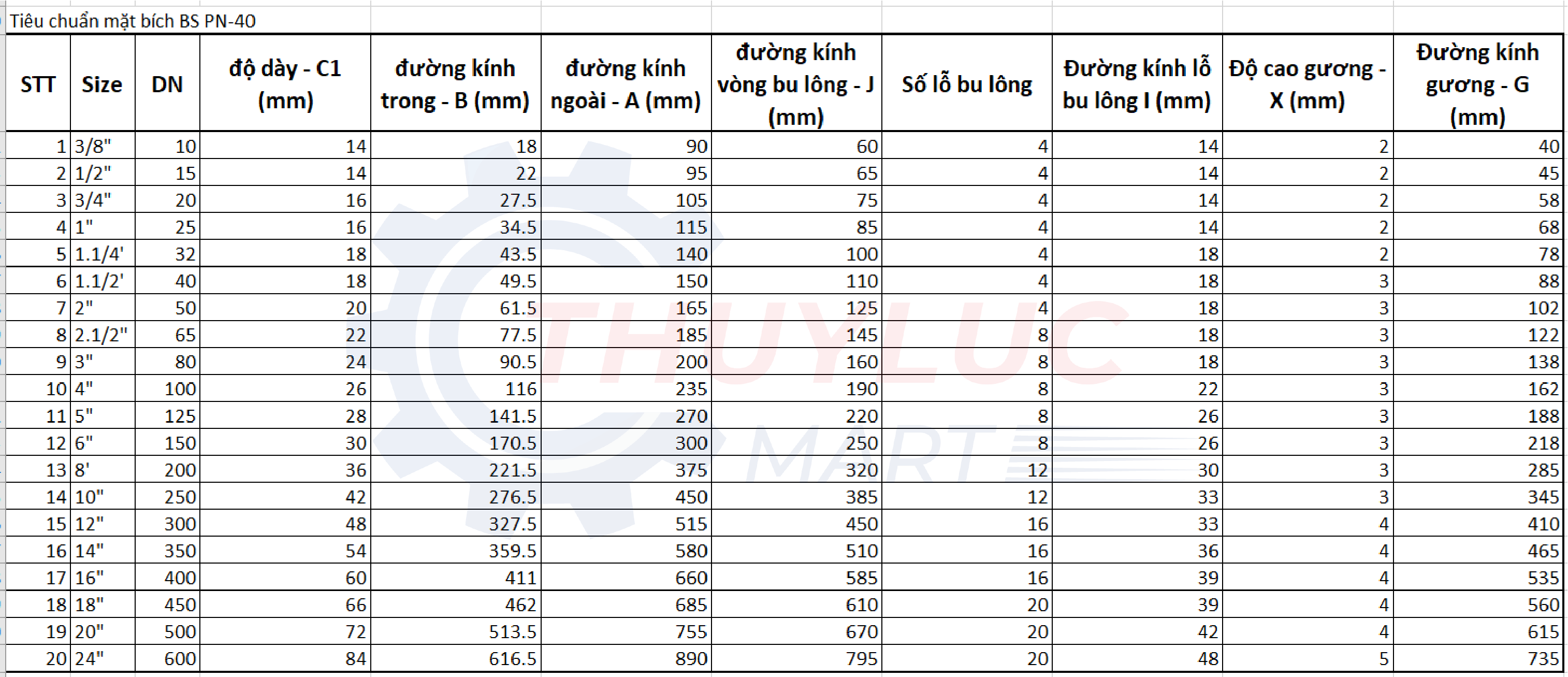

Dưới đây là thông tin chi tiết về sản phẩm mặt bích tiêu chuẩn BS 4505 Type 101 - RF (loại bích rỗng có gương), kích thước từ 3/8'' đến 24'' (DN10–DN600), các cấp áp suất PN6–PN40, vật liệu thép carbon hoặc thép không gỉ.

THÔNG TIN CƠ BẢN

Tiêu chuẩn mặt bích BS 4505
Type: 101 - RF - loại bích rỗng có gương
Inch: Size 3/8'' - 24"
Danh định (DN): DN10-DN600
Các cấp áp suất: PN6 PN10 PN16 PN25 PN40
Vật liệu: Thép Carbon / Thép không gỉ

TỔNG QUAN VỀ TIÊU CHUẨN BS 450

BS 4505 là tiêu chuẩn mặt bích của Anh (British Standard), hiện đã được thay thế phần lớn bởi tiêu chuẩn BS EN 1092-1. Tuy nhiên, BS 4505 vẫn được sử dụng trong nhiều hệ thống đường ống cũ hoặc các khu vực duy trì chuẩn Anh truyền thống.

TYPE 101 - RF (RAISED FACE)

Type 101 theo BS 4505 là dạng Flat Face hoặc Raised Face Slip-on Flange, cụ thể trong trường hợp này là RF – Raised Face, nghĩa là:

Là loại mặt bích rỗng (slip-on) – trượt lên đầu ống rồi được hàn vòng trong và ngoài.
Có gương (raised face) – phần mặt tiếp xúc hơi nhô lên giúp tăng khả năng làm kín khi kết hợp với gasket.

ỨNG DỤNG THỰC TẾ

Hệ thống cấp thoát nước
Đường ống khí, dầu
Nhà máy hóa chất, nhiệt điện
Nhà máy xử lý nước, PCCC
Lắp đặt van, bơm, bình chứa

LƯU Ý KỸ THUẬT BỔ SUNG

Bích RF thường yêu cầu gioăng làm kín để đảm bảo áp suất và độ kín khít.
Loại Slip-on dễ lắp đặt hơn loại hàn bù (welding neck), nhưng không chịu áp suất cao bằng.
Được gia công theo tiêu chuẩn độ nhám mặt bích để tăng độ ma sát khi ép gioăng.
