Trong hệ thống thủy lực, ống thủy lực không chỉ đơn thuần là một bộ phận dẫn dầu mà còn là thành phần chịu áp, chịu rung và chịu tác động môi trường liên tục. Toàn bộ hiệu suất, độ an toàn và tuổi thọ của hệ thống phụ thuộc rất lớn vào việc lựa chọn đúng cấu tạo ống cho từng điều kiện làm việc cụ thể.

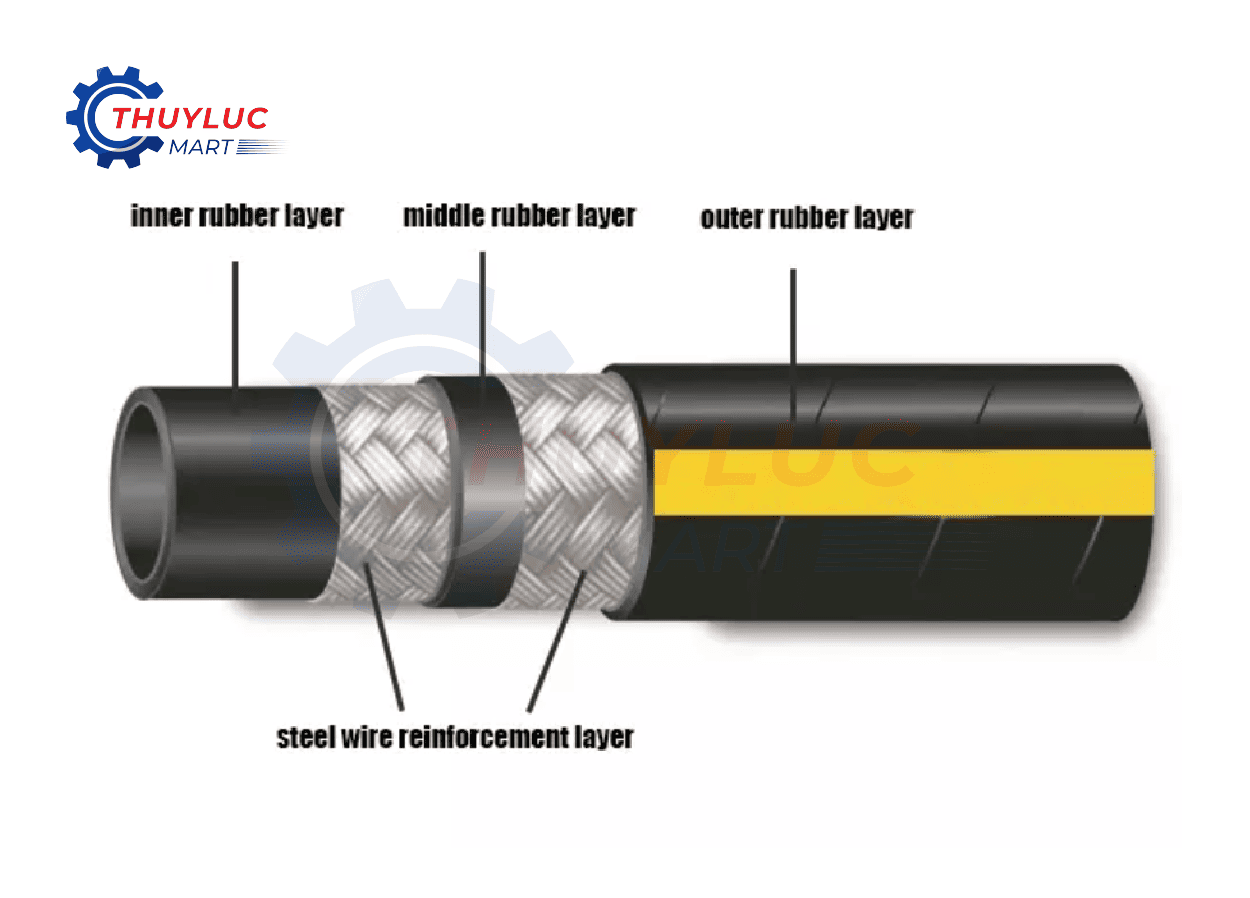

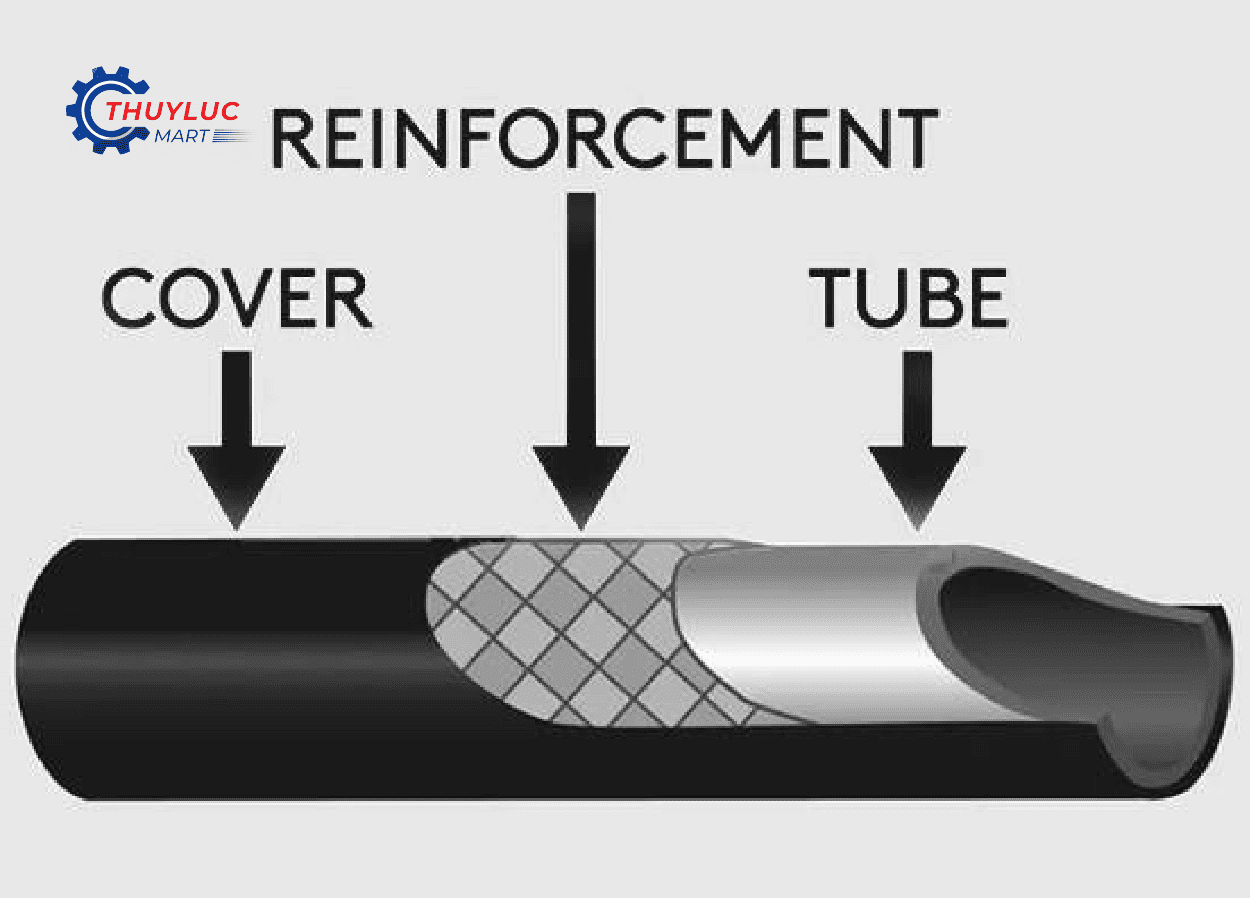

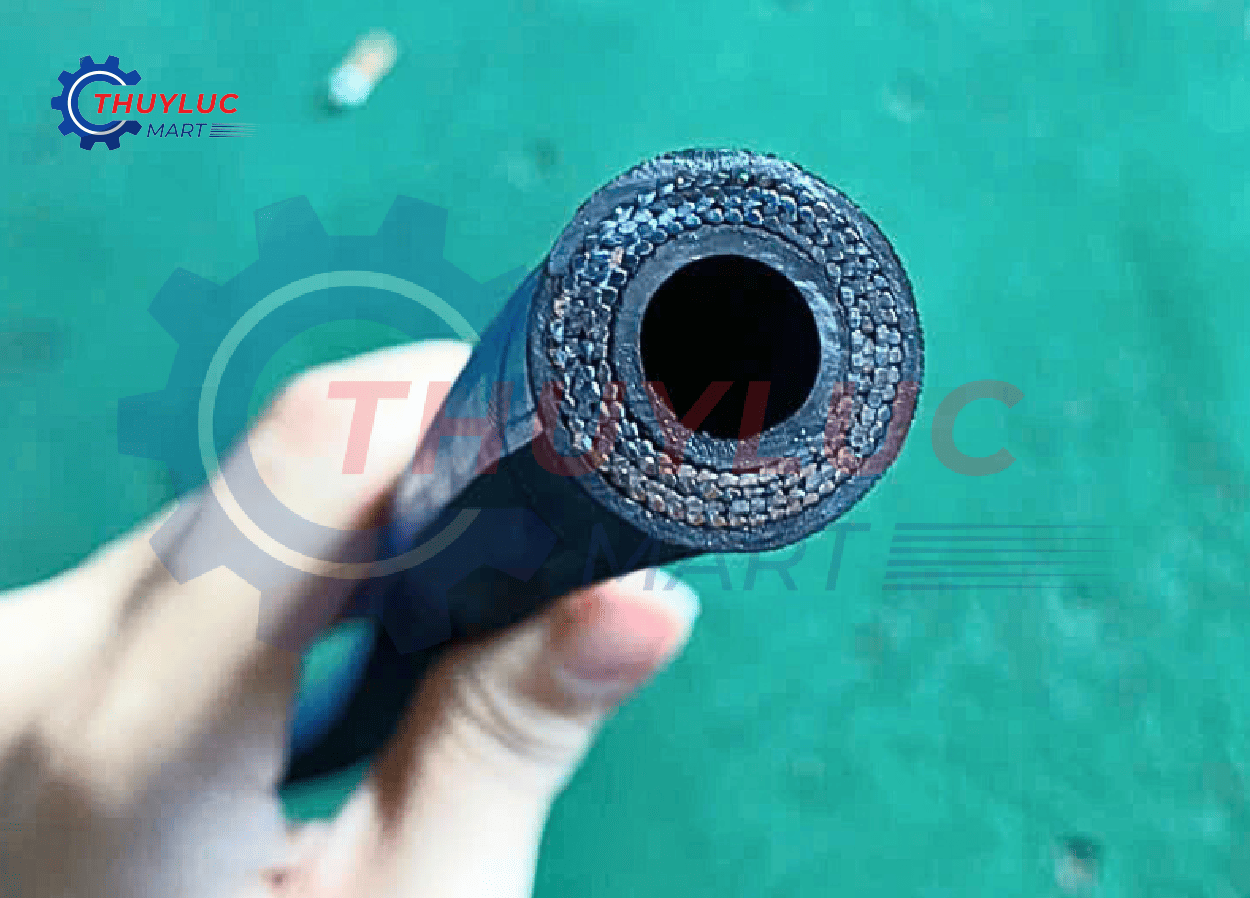

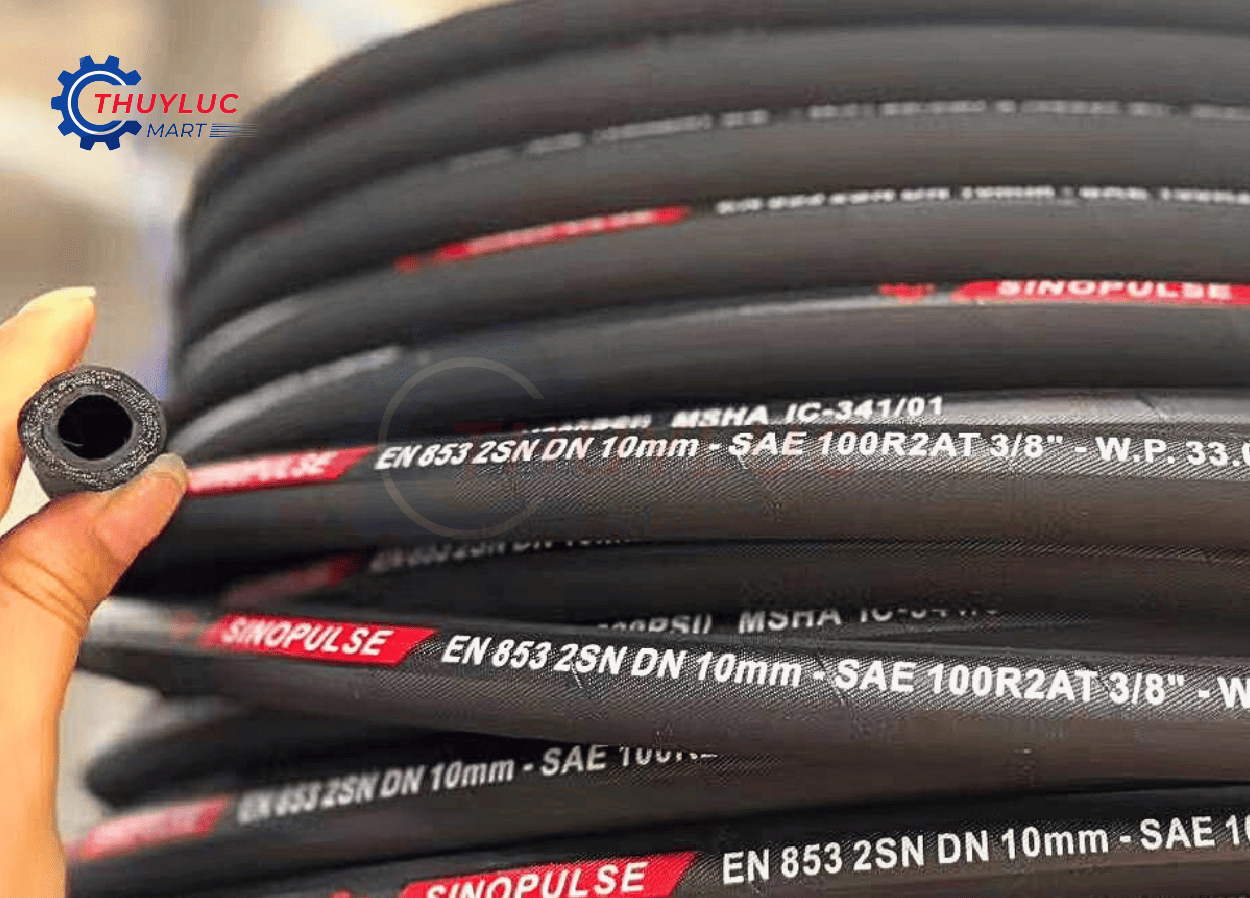

Về mặt kỹ thuật, một ống thủy lực tiêu chuẩn luôn được thiết kế theo cấu trúc nhiều lớp, trong đó mỗi lớp đảm nhận một chức năng riêng biệt nhưng liên kết chặt chẽ với nhau. Ba bộ phận cơ bản tạo nên một ống thủy lực hoàn chỉnh gồm: lớp ống trong, lớp gia cường và lớp vỏ ngoài. Việc hiểu đúng vai trò của từng lớp sẽ giúp người dùng lựa chọn chính xác loại ống phù hợp với áp suất, môi trường và ứng dụng thực tế.
1. Lớp ống trong – Nền tảng dẫn truyền chất lỏng
Lớp ống trong (inner tube) là lõi làm việc trực tiếp với chất lỏng thủy lực, chịu ảnh hưởng đồng thời của áp suất, nhiệt độ và tính chất hóa học của môi chất. Chức năng chính của lớp này là dẫn chất lỏng ổn định từ đầu nguồn đến cơ cấu chấp hành mà không xảy ra rò rỉ, biến chất hay suy giảm tính năng.
Trong thực tế vận hành, lớp ống trong phải đáp ứng đồng thời hai yêu cầu tưởng chừng mâu thuẫn: đủ mềm dẻo để thích ứng với chuyển động của hệ thống, nhưng cũng đủ bền để không bị phá hủy bởi hóa chất và áp suất cao. Đặc biệt với các thiết bị có khớp nối linh hoạt hoặc chuyển động liên tục, độ đàn hồi của lớp ống trong đóng vai trò then chốt.
Các loại chất lỏng thủy lực phổ biến hiện nay bao gồm:
- Chất lỏng gốc dầu mỏ, được sử dụng rộng rãi nhờ khả năng bôi trơn tốt, chống mài mòn và chịu áp cao
- Chất lỏng gốc nước, thường dùng trong môi trường yêu cầu khả năng chống cháy
- Chất lỏng tổng hợp, phù hợp cho điều kiện nhiệt độ và áp suất khắc nghiệt, nơi các loại dầu thông thường không đáp ứng được
>> Xem ngay: Sự Khác Nhau Giữa Ống Thủy Lực và Ống Dầu Là Gì?
Để tương thích với các loại môi chất này, vật liệu lớp ống trong thường được lựa chọn từ:
- Cao su tổng hợp, mang lại độ linh hoạt cao và khả năng làm việc ổn định
- Nhựa nhiệt dẻo (thermoplastic) như polyamide, polyester hoặc fluoropolymer, cho phép bán kính uốn nhỏ và chống gập, xoắn
- PTFE (Teflon), nổi bật với khả năng kháng hóa chất, chịu nhiệt cao và tuổi thọ lâu dài
Việc lựa chọn sai vật liệu lớp ống trong có thể dẫn đến phồng ống, nứt vỡ hoặc phân hủy vật liệu, gây rò rỉ và mất an toàn cho toàn bộ hệ thống.
2. Lớp gia cường – Yếu tố quyết định áp suất làm việc
Nếu lớp ống trong là “đường dẫn”, thì lớp gia cường chính là bộ khung chịu lực của ống thủy lực. Toàn bộ khả năng chịu áp, chống phồng và chống nổ ống đều phụ thuộc trực tiếp vào cấu trúc và số lớp gia cường.
Về nguyên lý, áp suất làm việc càng cao thì yêu cầu gia cường càng lớn, cả về số lớp lẫn vật liệu sử dụng. Chính vì vậy, lớp gia cường được xem là đặc tính định danh quan trọng nhất của một ống thủy lực.
Các dạng gia cường phổ biến hiện nay gồm:
- Gia cường bện (braided) bằng dây thép hoặc sợi dệt
- Gia cường xoắn nhiều lớp (spiral hoặc multi-spiral)
- Gia cường dạng xoắn lò xo (helical)
>> Xem thêm: So sánh kỹ thuật: Ống thủy lực gia cường thép bện & thép xoắn
a. Ống gia cường bện
Ống bện sử dụng một hoặc nhiều lớp dây thép bện quanh lớp ống trong. Cấu trúc này mang lại độ linh hoạt cao, cho phép ống làm việc tốt trong không gian hẹp và các hệ thống có chuyển động liên tục. Nhờ bán kính uốn nhỏ, ống bện được sử dụng rộng rãi trong:
- Hệ thống thủy lực công nghiệp
- Máy móc xây dựng
- Thiết bị cơ khí và ô tô
Tuy nhiên, so với ống xoắn, khả năng chịu áp cực cao và chịu xung áp lớn của ống bện có giới hạn nhất định.
b. Ống gia cường xoắn nhiều lớp
Ống xoắn nhiều lớp sử dụng từ bốn lớp dây thép xoắn cường độ cao trở lên. Cấu trúc này tạo ra khả năng chịu áp và chịu xung áp vượt trội, phù hợp với các hệ thống tải nặng và áp suất rất cao.
Đổi lại, loại ống này có độ cứng lớn hơn, linh hoạt kém hơn ống bện, và thường được ứng dụng trong:
- Máy công trình
- Thiết bị khai thác mỏ
- Xe off-road hạng nặng
c. Ống gia cường xoắn lò xo
Ống xoắn lò xo có thiết kế đặc biệt nhằm tăng tối đa độ linh hoạt, đồng thời chống xẹp ống khi làm việc trong điều kiện chân không. Do các vòng xoắn không chồng lên nhau, loại ống này giảm ma sát nội bộ và chịu xung áp tốt hơn so với ống bện thông thường.
Ứng dụng điển hình của ống xoắn lò xo là các đường hồi dầu (return line) hoặc những vị trí mà các loại ống khác dễ bị biến dạng.
>> Xem thêm đầy đủ các phân loại tại bài viết này: TOP 7 LOẠI ỐNG THỦY LỰC PHỔ BIẾN 2025
3. Lớp vỏ ngoài – Hàng rào bảo vệ trước môi trường
Lớp vỏ ngoài không trực tiếp tham gia vào quá trình dẫn chất lỏng, nhưng lại giữ vai trò bảo vệ toàn bộ cấu trúc bên trong trước các tác động từ môi trường làm việc.
Trong thực tế, ống thủy lực thường xuyên phải đối mặt với:
- Ma sát cơ học
- Dầu mỡ và hóa chất
- Ozone, tia UV và điều kiện thời tiết khắc nghiệt
- Rung động và va đập liên tục
Vì vậy, lớp vỏ ngoài thường được chế tạo từ:
- Polyurethane (PUR), nổi bật với khả năng chống mài mòn, chống va đập và giảm rung rất tốt, đồng thời có tuổi thọ cao
- Cao su tổng hợp như neoprene, có khả năng chịu mài mòn và hoạt động trong dải nhiệt độ rộng, nhưng độ linh hoạt và tuổi thọ lưu kho thấp hơn PUR
Việc lựa chọn lớp vỏ phù hợp giúp kéo dài tuổi thọ ống, giảm chi phí bảo trì và hạn chế rủi ro hỏng hóc trong quá trình vận hành. Cấu tạo ống thủy lực là sự kết hợp chặt chẽ giữa khả năng dẫn chất lỏng, chịu áp suất và chống chịu môi trường. Mỗi lớp trong cấu trúc ống đều có vai trò không thể thay thế và phải được lựa chọn phù hợp với điều kiện làm việc thực tế.
>> Xem thêm: Top 4 Phương Pháp Bọc Bảo Vệ Ống Thủy Lực 2025
Việc hiểu rõ từng bộ phận của ống thủy lực không chỉ giúp lựa chọn đúng sản phẩm, mà còn góp phần nâng cao độ an toàn, độ bền và hiệu suất của toàn bộ hệ thống.
Tại Thủy Lực Mart, chúng tôi cung cấp các dòng ống thủy lực đáp ứng đầy đủ yêu cầu kỹ thuật cho nhiều ngành công nghiệp, cùng đội ngũ kỹ thuật sẵn sàng tư vấn lựa chọn cấu hình phù hợp với từng ứng dụng cụ thể.
Nếu còn bất kỳ băn khoăn nào hãy liên hệ HOTLINE để nhận giải đáp ngay từ chuyên viên của chúng tôi!
_________________________________________
Câu hỏi thường gặp về cấu tạo ống thủy lực (Q&A)
1. Cấu tạo ống thủy lực gồm mấy lớp?
Ống thủy lực tiêu chuẩn được cấu tạo từ 3 lớp chính, gồm lớp ống trong, lớp gia cường và lớp vỏ ngoài. Mỗi lớp đảm nhiệm một vai trò riêng biệt: lớp ống trong dẫn chất lỏng, lớp gia cường chịu áp suất, còn lớp vỏ ngoài bảo vệ ống khỏi tác động môi trường. Việc thiếu hoặc suy yếu bất kỳ lớp nào đều có thể ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ của hệ thống.
2. Lớp nào trong cấu tạo ống thủy lực quyết định khả năng chịu áp?
Lớp gia cường là bộ phận quyết định khả năng chịu áp của ống thủy lực. Số lớp gia cường, vật liệu gia cường (dây thép bện, dây thép xoắn, sợi dệt…) và kiểu cấu trúc (bện hay xoắn) sẽ quyết định áp suất làm việc tối đa của ống. Áp suất càng cao thì yêu cầu lớp gia cường càng phức tạp và nhiều lớp hơn.
3. Vì sao ống thủy lực phải có nhiều lớp mà không dùng ống đơn?
Ống thủy lực làm việc trong điều kiện áp suất cao, rung động liên tục và môi trường khắc nghiệt. Nếu chỉ sử dụng ống đơn, vật liệu sẽ nhanh chóng bị phồng, nứt hoặc nổ. Cấu trúc nhiều lớp giúp phân tách chức năng rõ ràng: dẫn chất lỏng – chịu áp – bảo vệ môi trường, từ đó đảm bảo hệ thống vận hành ổn định và an toàn lâu dài.
4. Lớp ống trong của ống thủy lực thường làm bằng vật liệu gì?
Lớp ống trong thường được làm từ cao su tổng hợp, nhựa nhiệt dẻo (thermoplastic) hoặc PTFE (Teflon). Việc lựa chọn vật liệu phụ thuộc vào loại chất lỏng thủy lực, nhiệt độ làm việc và yêu cầu kháng hóa chất. Ví dụ, PTFE thường được dùng cho môi trường hóa chất hoặc nhiệt độ cao, trong khi cao su tổng hợp phù hợp với đa số ứng dụng công nghiệp thông thường.
5. Lớp vỏ ngoài của ống thủy lực có ảnh hưởng gì đến tuổi thọ ống?
Lớp vỏ ngoài có ảnh hưởng rất lớn đến tuổi thọ tổng thể của ống thủy lực. Vỏ ngoài giúp chống mài mòn, chống dầu, ozone, tia UV và va đập cơ học. Trong môi trường làm việc khắc nghiệt, việc chọn sai vật liệu vỏ ngoài có thể khiến ống hỏng từ bên ngoài dù các lớp bên trong vẫn còn tốt.
6. Cấu tạo ống thủy lực bện và ống thủy lực xoắn khác nhau như thế nào?
Ống thủy lực bện sử dụng dây thép bện làm lớp gia cường, có ưu điểm là linh hoạt, bán kính uốn nhỏ và dễ lắp đặt. Trong khi đó, ống thủy lực xoắn sử dụng nhiều lớp dây thép xoắn, chịu áp và xung áp cao hơn nhưng độ cứng lớn hơn. Việc lựa chọn loại nào phụ thuộc vào áp suất làm việc và điều kiện vận hành thực tế.
7. Có thể dùng ống thủy lực áp thấp cho hệ thống áp cao không?
Không nên. Mỗi loại ống thủy lực được thiết kế với cấu tạo và giới hạn áp suất cụ thể. Việc dùng ống áp thấp cho hệ thống áp cao có thể dẫn đến phồng ống, nổ ống hoặc rò rỉ, gây nguy hiểm cho người và thiết bị. Nguyên tắc an toàn là áp suất làm việc của ống phải cao hơn áp suất thực tế của hệ thống, có tính đến hệ số an toàn.
8. Cấu tạo ống thủy lực có giống nhau cho mọi ứng dụng không?
Về nguyên lý, cấu tạo 3 lớp là giống nhau, nhưng vật liệu và cấu trúc từng lớp sẽ khác nhau tùy theo ứng dụng. Ví dụ, ống dùng cho đường hồi dầu sẽ khác với ống dùng cho hệ thống áp cao; ống làm việc ngoài trời sẽ khác với ống trong môi trường hóa chất. Vì vậy, không thể dùng một loại ống cho mọi trường hợp.
9. Hiểu rõ cấu tạo ống thủy lực giúp ích gì khi chọn ống?
Việc hiểu rõ cấu tạo ống thủy lực giúp người dùng:
- Chọn đúng loại ống cho áp suất và môi trường làm việc
- Tránh sự cố rò rỉ, nổ ống
- Tăng tuổi thọ hệ thống
- Giảm chi phí bảo trì và thay thế
Đây là lý do vì sao cấu tạo ống thủy lực luôn là kiến thức nền tảng đối với thợ kỹ thuật và người vận hành hệ thống.
10. Khi nào cần tư vấn kỹ thuật thay vì tự chọn ống?
Khi hệ thống làm việc ở áp suất cao, môi trường khắc nghiệt hoặc có xung áp lớn, việc tự chọn ống chỉ dựa trên kích thước là không đủ. Trong các trường hợp này, nên tham khảo ý kiến kỹ thuật để đảm bảo cấu tạo ống phù hợp với điều kiện thực tế, tránh rủi ro trong quá trình vận hành.
