Sử dụng kích thước ống mềm và phụ kiện thủy lực không đúng kích cỡ có thể dẫn đến nhiều vấn đề ảnh hưởng tiêu cực cho toàn hệ thống. Hãy tham khảo ngay các khuyến nghị chọn kích thước mặt cắt từ các chuyên gia hãng Sinopulse!

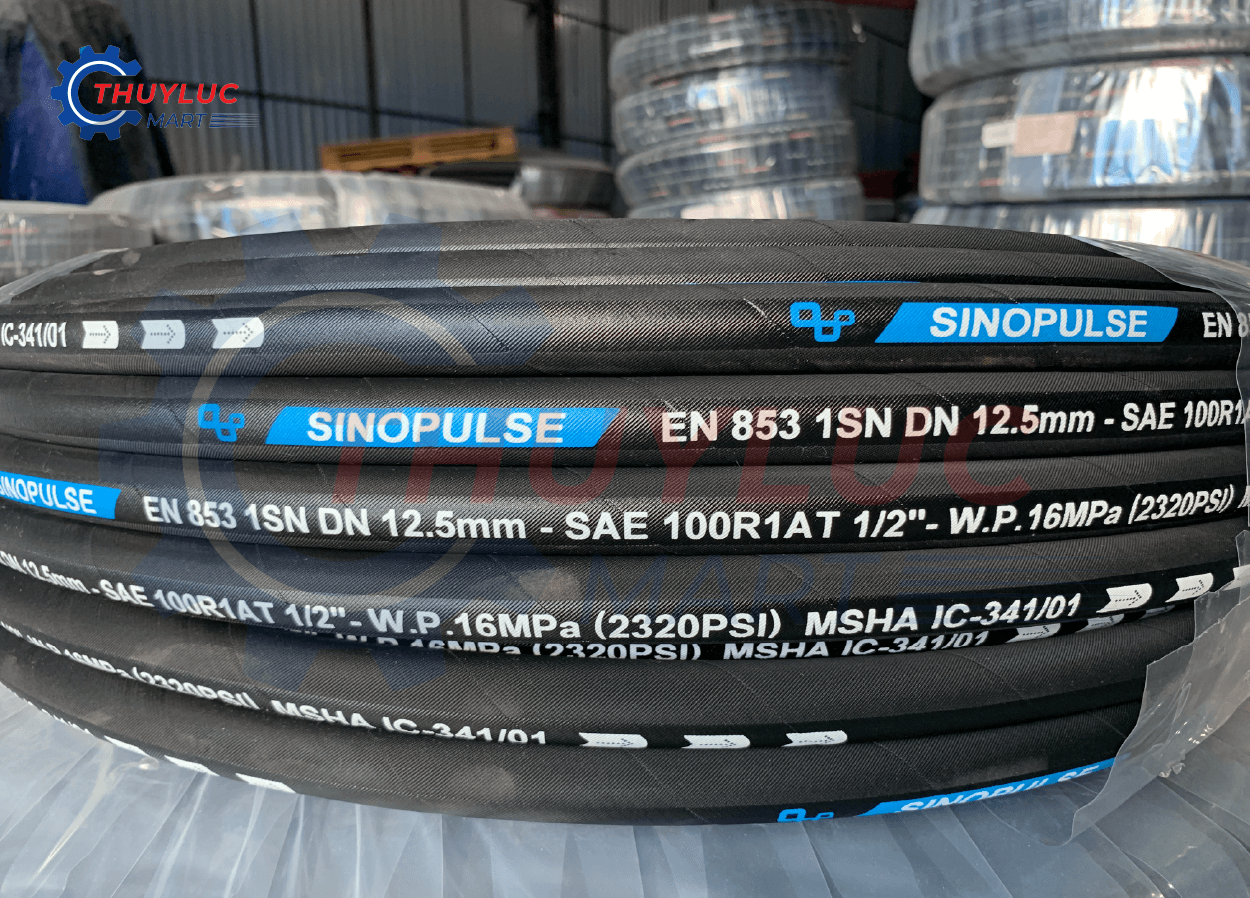

Kích thước mặt cắt là gì? (Dash size)
Những người mới làm quen với ngành thủy lực và khí nén thường hỏi: Kích thước mặt cắt là gì? Tóm lại, kích thước mặt cắt đề cập đến đường kính của ống mềm, ống cứng hoặc phụ kiện theo các bước tăng 1/16 inch.
Mỗi kích thước mặt cắt tương ứng với một đường kính lớn dần theo đơn vị phần mười sáu của một inch. "-1" là 1/16", "-2" là 2/16", v.v.
VD:
- Một ống mềm -6 sẽ cho biết một ống mềm có đường kính trong là 6/16" hoặc 3/8".
- Một ống mềm -10 sẽ cho biết một ống mềm có đường kính ngoài là 10/16" hoặc 5/8".
Lưu ý rằng kích thước mặt cắt của các phụ kiện có một chút khác biệt, với hai kích thước – một là kích thước đầu nối của phụ kiện và một là kích thước ống mềm.
Bảng dưới đây thường được sắp xếp theo kích thước mặt cắt và liệt kê kích thước ống mềm hoặc phụ kiện tương ứng.
| Ngoại trừ SAE 100R5, SAE100R14, SAEJ51 & SAEJ2064 | SAE 100R5, SAE100R14, SAEJ51 & SAEJ2064 | |||
| Dash No. | Inches | Millimeters | Inches | Millimeters |
| -2 | 1/8 | 3.2 | — | — |
| -3 | 3/16 | 4.8 | — | — |
| -4 | 1/4 | 6.4 | 3/16 | 4.8 |
| -5 | 5/16 | 7.9 | 1/4 | 6.4 |
| -6 | 3/8 | 9.5 | 5/16 | 7.9 |
| -8 | 1/2 | 12.7 | 13/32 | 10.3 |
| -10 | 5/8 | 15.9 | 1/2 | 12.7 |
| -12 | 3/4 | 19 | 5/8 | 15.9 |
| -14 | 7/8 | 22.2 | — | — |
| -16 | 1 | 25.4 | 7/8 | 22.2 |
| -20 | 1-1/4 | 31.8 | 1-1/8 | 28.6 |
| -24 | 1-1/2 | 38.1 | 1-3/8 | 34.9 |
| -32 | 2 | 50.8 | 1-13/16 | 46 |
| -36 | 2-1/4 | 57.6 | — | — |
| -40 | 2-1/2 | 63.5 | 2-3/8 | 60.3 |
| -48 | 3 | 76.2 | — | — |
| -56 | 3-1/2 | 88.9 | — | — |
| -64 | 4 | 101.6 | — | — |
| -72 | 4-1/2 | 115.2 | — | — |
Lưu ý: Các số tiêu chuẩn của ngành chỉ ra đường kính trong của ống mềm theo đơn vị phần mười sáu của một inch. Các trường hợp ngoại lệ là ống mềm SAE 10R5, SAE 100R14 và ống mềm dẫn chất làm lạnh SAEJ51 và SAE J2064, trong đó số kích thước mặt cắt chỉ ra ID (đường kính trong) của ống mềm bằng với OD (đường kính ngoài) tương đương.

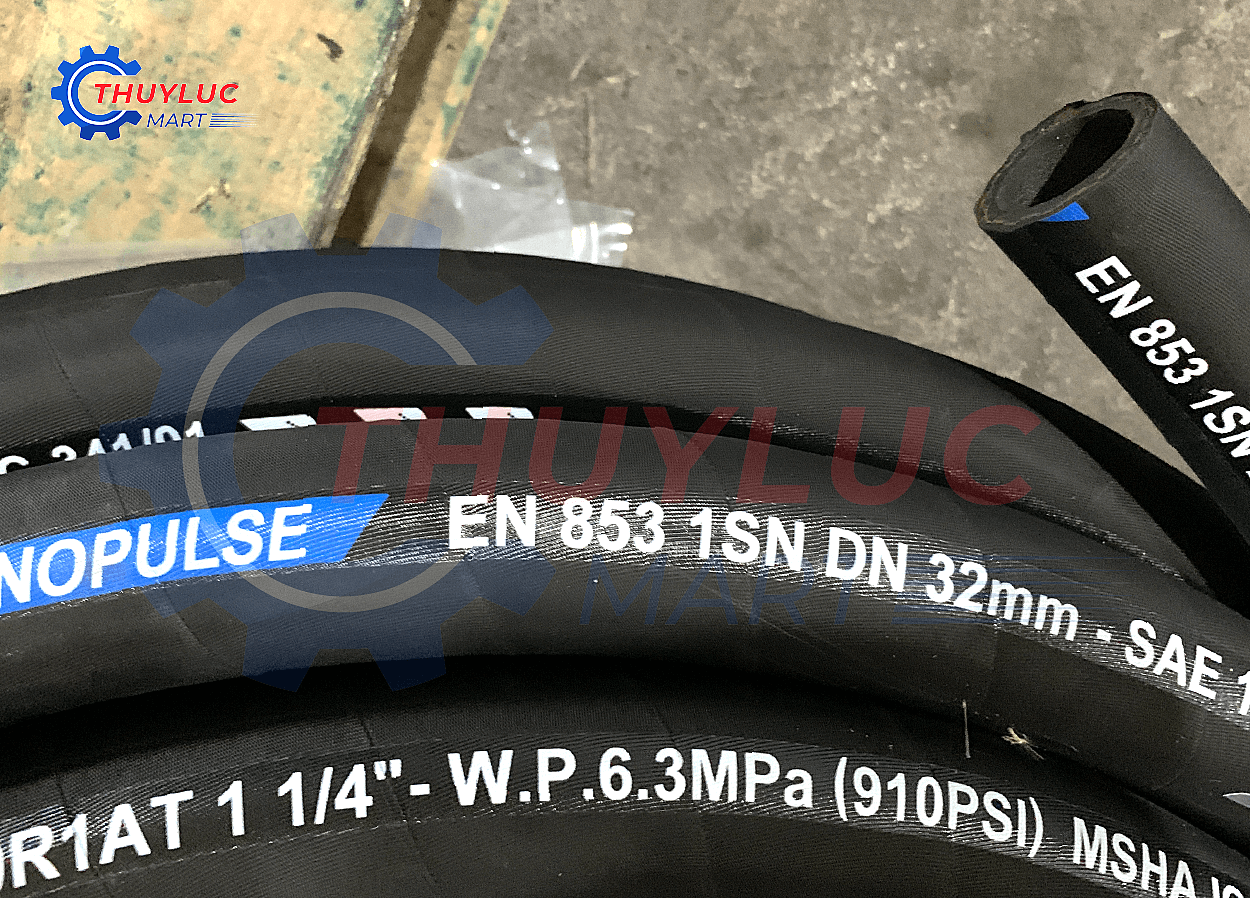

Ống mềm được đo bằng ID và phụ kiện ống mềm được đo bằng OD và đó là sự khác biệt bạn nên lưu ý. Hầu hết mọi người nghĩ về ống mềm là mềm dẻo và ống cứng là không linh hoạt, nhưng trên thực tế, có một số ống mềm rất cứng và một số ống mềm rất linh hoạt. Ví dụ, ống nylon rất linh hoạt, trong khi ống mềm kim loại lại (tương đối) rất cứng.
Kết luận: Kích thước mặt cắt là kích thước của ống mềm, ống cứng hoặc phụ kiện, được biểu thị bằng đơn vị 1/16 inch. Ống mềm được đo bằng ID và phụ kiện ống mềm được đo bằng OD.
Tầm quan trọng của việc chọn đúng kích thước mặt cắt
Không thể đánh giá thấp tầm quan trọng của việc sử dụng đúng kích thước ống mềm và phụ kiện trong hệ thống thủy lực của bạn. Việc định cỡ không đúng có thể dẫn đến nhiều vấn đề ảnh hưởng tiêu cực đến hiệu suất và tuổi thọ của hệ thống.
- Tránh rò rỉ: Kích thước ống không phù hợp có thể dẫn đến rò rỉ, mất lưu chất và làm giảm hiệu suất hệ thống.
- Đảm bảo hiệu quả: Kích thước không đúng gây giảm lưu lượng và hiệu suất hệ thống, cũng như tăng khả năng hư hỏng thiết bị.
- Ngăn ngừa hỏng hóc: Kích thước không đúng có thể khiến ống không chịu được áp lực và dẫn đến sự cố nghiêm trọng.
Bảng kích thước mặt cắt có thể là một công cụ hữu ích để đảm bảo rằng kích thước và loại bộ phận phù hợp được chọn cho một ứng dụng cụ thể. Hãy dựa vào các thông số của nhà sản xuất và biểu đồ để chọn lựa chính xác. Đường kính trong (I.D.), đường kính ngoài (O.D.) và chiều dài là những yếu tố cần thiết để đảm bảo hệ thống thủy lực hoạt động hiệu quả.
Hãy lưu lại bài viết và biểu đồ kích thước ống mềm thủy lực Sinopulse mới nhất của chúng tôi ngay hôm nay để đưa ra quyết định sáng suốt cho dự án của bạn!
