Ren BSP và NPT khác nhau ở đâu? So sánh chi tiết góc ren, kiểu côn – thẳng, khả năng kín khít và ứng dụng trong hệ thống ống thủy lực, khí nén, dầu khí.
Trong các hệ thống đường ống, thủy lực hoặc khí nén, việc lựa chọn đúng loại ren kết nối là yếu tố quyết định đến độ an toàn, khả năng kín khít và độ bền vận hành lâu dài của toàn bộ hệ thống.
Trong đó, BSP (British Standard Pipe) và NPT (National Pipe Taper) là hai tiêu chuẩn ren phổ biến nhất. Với những người mới tiếp cận ren kỹ thuật, hai chuẩn này rất dễ gây nhầm lẫn.

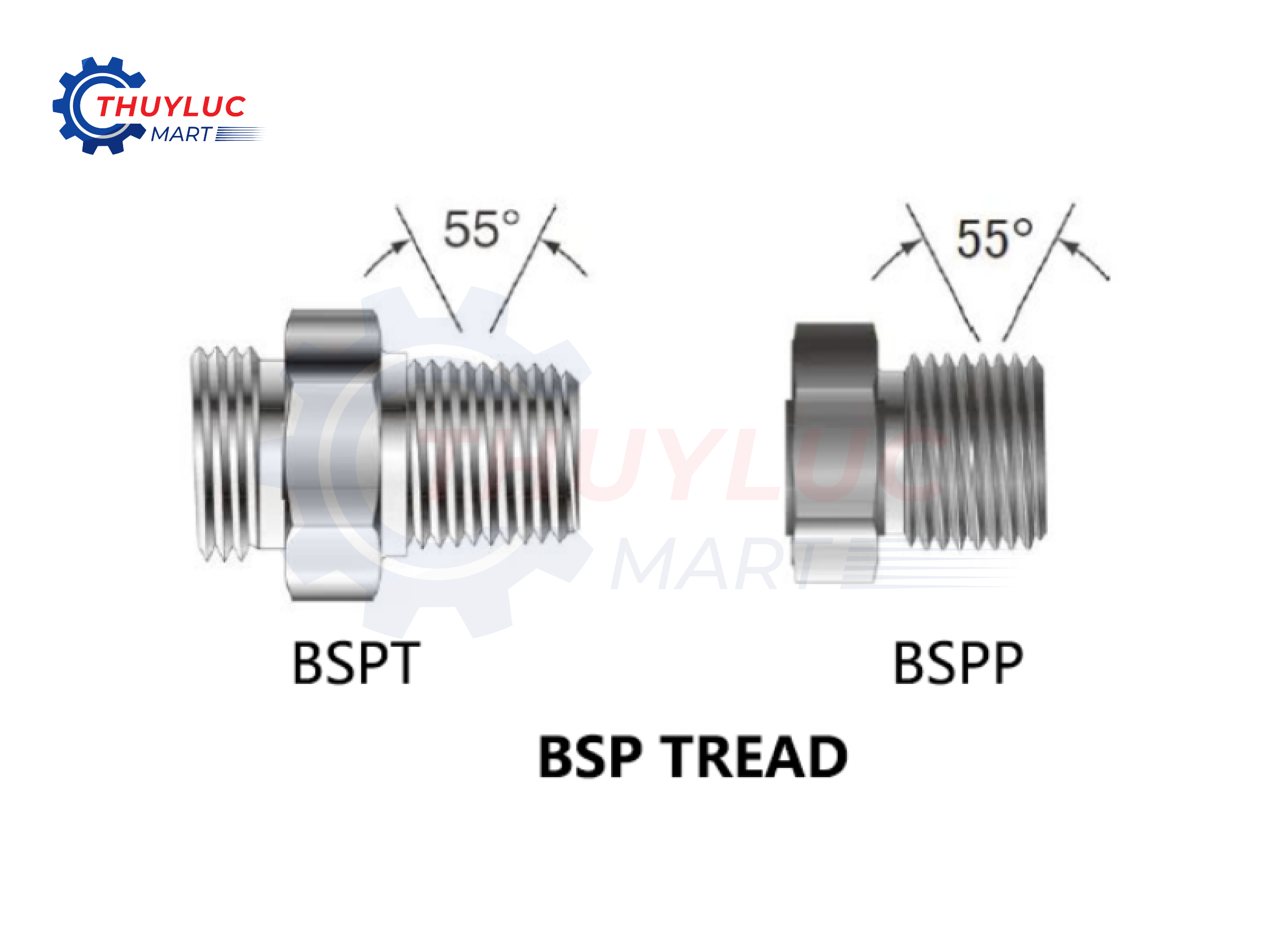

Ren BSP (British Standard Pipe) là gì?
BSP – viết tắt của British Standard Pipe – xuất phát từ Vương quốc Anh và hiện đang được sử dụng rộng rãi trong các hệ thống cấp thoát nước, sưởi ấm tại châu Âu, châu Á và Úc.
1. Đặc điểm kỹ thuật nổi bật
- Góc ren 55° – đây là điểm khác biệt lớn nhất so với chuẩn NPT (60°).
- Đỉnh & chân ren dạng bo tròn (Rounded) – tạo cảm giác “mượt” hơn khi quan sát hoặc chạm vào so với ren NPT.
2. Phân loại
- BSPP (Parallel – ren thẳng): ren không côn → không tự kín → bắt buộc dùng gioăng (O-ring / gasket). Lý tưởng cho các kết nối cần tháo lắp bảo trì thường xuyên.
- BSPT (Taper – ren côn): ren thu nhỏ dần về phía trong, tương tự ren NPT → tạo kín nhờ siết nén ren → khuyến nghị sử dụng băng tan PTFE hoặc keo làm kín.
3. Ứng dụng
Được ứng dụng nhiều trong hệ thống cấp nước, khí nén, máy móc công nghiệp, thiết bị thủy lực – đặc biệt tại EU, châu Á, Úc, New Zealand.
>> Xem sản phẩm hệ ren BSP:
- Đầu bấm, 1/2" - 1/2" BSP, 19243-8-8
- Đầu bấm SS316, 1/4" - 1/4" BSP, 841000404
- Đầu bấm SS316 1/2" - 1/2" BSP, Z581100808
- Đầu bấm SS316, 1/4'' - 1/4'' BSP 90, 841070404

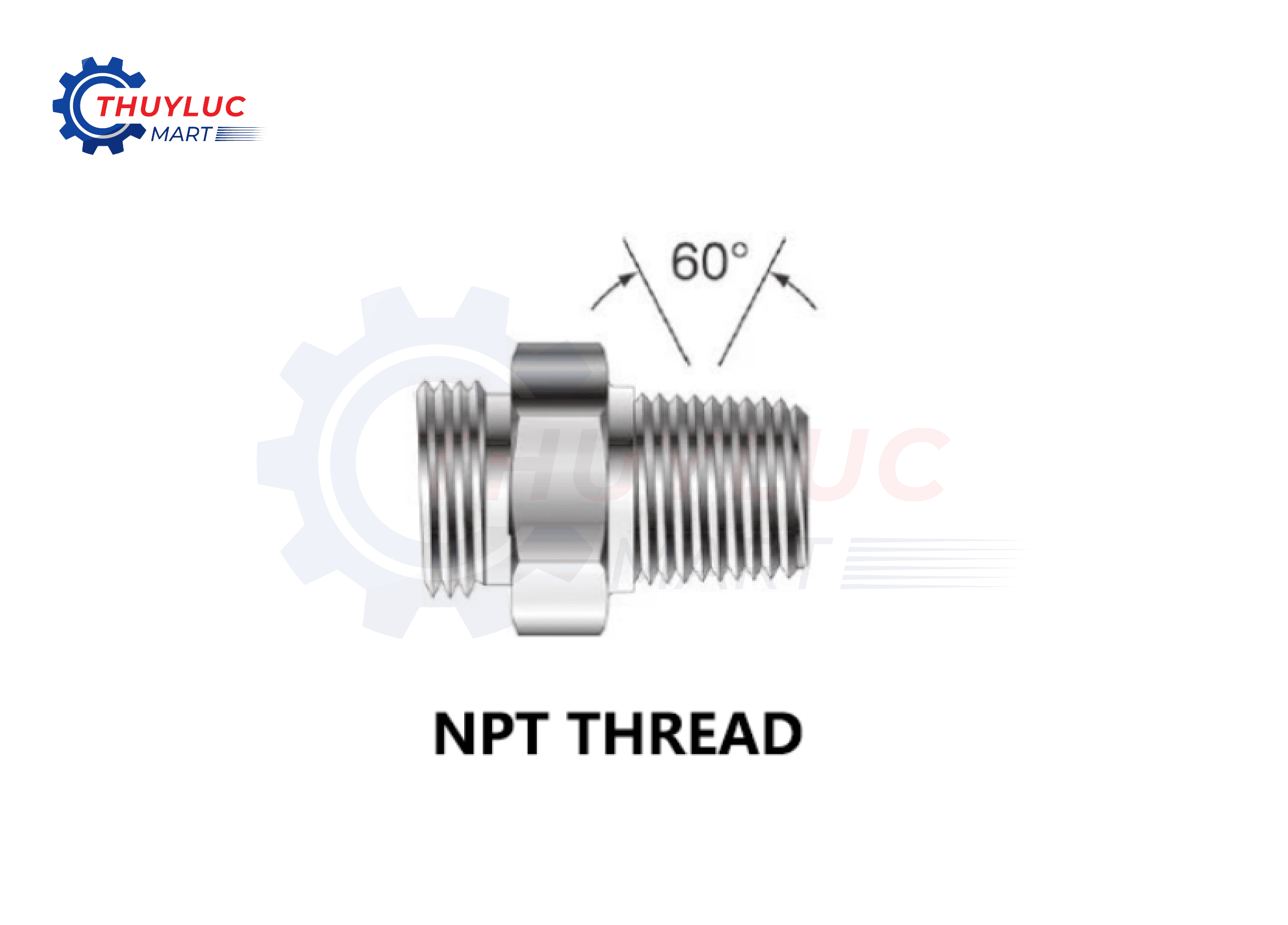

Ren NPT (National Pipe Taper – Tiêu chuẩn Mỹ) là gì?
NPT – National Pipe Taper – là tiêu chuẩn ren côn quốc gia của Mỹ (ANSI). Gần như mặc định trên các hệ thống thủy lực, khí nén, dầu khí tại Hoa Kỳ và Canada.
Đặc điểm kỹ thuật
- Góc ren 60° (lớn hơn BSP 55°).
- Đỉnh & chân ren sắc/nhọn (Sharp/Flat) – sờ vào cảm giác “sắc cạnh”.
- Ren dạng côn → tự kín bằng lực nén ren khi siết → bắt buộc dùng băng tan hoặc keo.
Ưu điểm: độ kín cao, chịu áp lực tốt.
Hạn chế: dễ hư hỏng ren nếu siết quá lực → khó bảo trì về sau.
>> Xem sản phẩm hệ ren NPT:
- Đầu bấm 3/8" - Male 3/8" NPT, 700bar, KMNPTF0606WB
- Đầu bấm ren ngoài 1" -1" NPT, MNPT1616
- Đầu bấm ren ngoài 3/4" -3/4" NPT, MNPT1212
- Đầu bấm ren ngoài 1/2" -1/2" NPT, MNPT0808
- Khớp nối nhanh (đầu cái) 1/4" NPT, A711204
So sánh tổng quát BSP vs NPT
| Yếu tố | BSP |
NPT |
|---|---|---|
|
Góc ren |
55° | 60° |
|
Hình dạng ren |
Bo tròn | Sắc nhọn |
| Dạng ren | Côn (BSPT) & thẳng (BSPP) | Luôn là ren côn |
| Khả năng tự kín | BSPT: Có — BSPP: Không | Có |
| Sealing bổ sung | Bắt buộc O-ring/gasket với BSPP | Luôn cần PTFE/keo |
| Khả năng thay thế | Không tương thích với NPT | Không tương thích với BSP |
Sự Khác Biệt Chi Tiết Giữa Ren BSP và Ren NPT
Mặc dù ren BSP và NPT có thể trông khá giống nhau ở một số kích thước nhất định, nhưng các khác biệt thiết kế mang tính kỹ thuật của chúng khiến hoàn toàn không thể lắp lẫn. Đây không chỉ là sự khác nhau về tên gọi “chuẩn Anh” và “chuẩn Mỹ”, mà còn ảnh hưởng trực tiếp đến khả năng kín khít và độ an toàn của hệ thống dẫn chất lỏng hoặc khí nén.
1. Góc Ren (Thread Angle) – khác biệt nền tảng
Đây là điểm khác biệt cơ bản nhất:
- NPT sử dụng góc ren 60°
- BSP sử dụng góc ren 55°
Độ chênh lệch này khiến độ nghiêng sườn ren hoàn toàn khác nhau. Nếu cố vặn ren 60° của NPT vào ren 55° của BSP, các mặt ren sẽ không ăn khớp mà chỉ chạm nhau tại một diện rất nhỏ, dẫn đến lỏng ren và rò rỉ nghiêm trọng.
2. Hình Dạng Ren (Thread Form)
- Ren NPT có đỉnh & chân sắc nhọn hoặc hơi phẳng (Sharp/Flat) → ưu tiên kim loại ép chặt tạo kín trực tiếp dưới tác động siết của ren côn.
- Ren BSP có đỉnh & chân bo tròn (Rounded) → gia công nhẹ nhàng hơn, thường phụ thuộc vào kiểu làm kín riêng theo loại ren (BSPT hay BSPP).
3. Ren Côn và Ren Thẳng (Taper vs Parallel)
- NPT gần như luôn là ren côn (tapered) → tự kín nhờ hiệu ứng “nêm ép” khi vặn siết.
- BSP có cả 2 loại:
- BSPT = ren côn → tự kín giống NPT
- BSPP = ren thẳng (parallel) → không tự kín, bắt buộc dùng gioăng / O-ring để chống rò rỉ
4. Bước Ren (Threads Per Inch – TPI)
Ở một vài kích thước tiêu chuẩn (ví dụ 1/2"), số ren/inch của BSP và NPT có thể gần giống nhưng không chính xác hoàn toàn. Chỉ cần lệch nhẹ TPI cũng khiến:
- ren không ăn khớp
- gây lệch tải cục bộ
- dẫn đến nứt ren hoặc xì áp đối với hệ thủy lực cao áp
5. Phương Thức Làm Kín (Sealing Methods)
- NPT (ren côn): tự kín nhờ ép ren + luôn dùng băng tan PTFE hoặc keo làm kín
- BSPT (ren côn): tự kín tương tự NPT, khuyến nghị vẫn dùng PTFE để tối ưu kín khít
- BSPP (ren thẳng): bắt buộc dùng O-ring hoặc gasket, ren chỉ làm nhiệm vụ giữ cơ học – không làm kín
Vì vậy BSP và NPT tuyệt đối không lắp lẫn được, dù nhìn có vẻ khớp ở bề ngoài.
>> Xem thêm: Hướng Dẫn Chi Tiết Cách Xác Định Hệ Ren Trong Thủy Lực
So sánh chi tiết khác biệt giữa BSPP/ BSPT với NPT
1. BSPP vs NPT
BSPP (British Standard Pipe Parallel) và NPT (National Pipe Taper) đều là các tiêu chuẩn ren ống, nhưng tồn tại những khác biệt quan trọng:
- Ren BSPP là ren thẳng (parallel), trong khi ren NPT là ren côn (tapered).
- Cả hai tiêu chuẩn thường đều phụ thuộc vào vật liệu làm kín (sealing compound) để đảm bảo độ kín khít.
- Ren BSPP và NPT không tương thích với nhau và không thể hoán đổi lắp đặt.
2. BSPT vs NPT
BSPT (British Standard Pipe Taper) và NPT (National Pipe Taper) đều là ren ống dạng côn, được sử dụng để kết nối ống và phụ kiện. Tuy nhiên, giữa chúng có những điểm khác biệt chính:
NPT (National Pipe Taper):
- Có nguồn gốc từ Hoa Kỳ
- Sử dụng góc ren 60 độ
- Độ côn 3/4 inch trên 1 foot
- Chủ yếu dựa vào băng tan hoặc keo làm kín để tạo độ kín khít
BSPT (British Standard Pipe Taper):
- Có nguồn gốc từ Vương quốc Anh
- Sử dụng góc ren 55 độ
- Độ côn 1/20 (1 inch mỗi 20 inch chiều dài)
- Chủ yếu dựa vào sự ép chặt kim loại – metal-to-metal contact – để làm kín
Sự khác biệt giữa BSPT và BSPP
Tiêu chuẩn BSP bao gồm hai loại chính: BSPT và BSPP. Mặc dù cả hai đều thuộc hệ thống tiêu chuẩn Anh và cùng sử dụng góc ren 55°, nhưng điểm khác biệt cốt lõi trong thiết kế nằm ở việc ren có dạng côn hay không.
1. BSPT – British Standard Pipe Taper (Ren ống hệ Anh dạng côn)
Đặc điểm thiết kế: Ren BSPT có dạng côn (áo đực và áo cái). Điều này có nghĩa là đường kính của ren sẽ giảm dần từ đầu vào về phía trong, tương tự nguyên lý của ren NPT.
Phương thức làm kín: Tạo ra độ kín khít rất cao nhờ cấu trúc ren côn. Khi siết khớp nối, các vòng ren sẽ ăn khớp chặt dần, ép chặt và tăng khả năng làm kín. Do đó, BSPT lý tưởng cho các ứng dụng có dải áp suất từ trung bình đến cao. Để tăng cường độ kín, khuyến nghị sử dụng băng tan PTFE hoặc keo làm kín khi dùng BSPT.
Ứng dụng:
Phù hợp với các yêu cầu kết nối cố định hoặc bán cố định, cần độ bền cơ học cao như:
- Hệ thống thủy lực và khí nén (chất lỏng vận hành dưới áp suất trung bình đến cao)
- Đường ống nước áp suất cao (mục đích công nghiệp)
- Đường ống dẫn dầu và khí gas
- Máy móc, thiết bị yêu cầu kết nối chịu áp lực cao và độ kín khít tuyệt đối
2. BSPP – British Standard Pipe Parallel (Ren ống hệ Anh dạng thẳng)
Đặc điểm thiết kế: Sử dụng ren thẳng, hình trụ, với thân ren giữ nguyên kích thước từ đầu đến cuối – tương tự như một con vít không thu nhỏ đường kính.
Phương thức làm kín: Chủ yếu dựa vào gioăng hoặc O-ring, chứ không tự kín bằng ren. Điều này khiến BSPP phù hợp với các ứng dụng áp suất thấp, nơi yêu cầu kín khít không quá nghiêm ngặt.
Yêu cầu làm kín:
Đối với BSPP, không cần dùng keo hoặc băng tan lên ren, trừ khi chúng được dùng thêm như một lớp bảo vệ chống ăn mòn. Yếu tố quan trọng nhất là đảm bảo gioăng/O-ring còn nguyên vẹn và được lắp đúng vị trí.
Ứng dụng:
Do thiết kế ren thẳng, BSPP cho phép xoay chỉnh hướng dễ dàng khi siết, mà không ảnh hưởng đến độ kín. Thích hợp cho các ứng dụng yêu cầu tháo lắp, bảo trì hoặc điều chỉnh hướng thường xuyên, chẳng hạn như:
- Hệ thống ống nước áp suất thấp (ví dụ: cấp nước dân dụng)
- Hệ thống điều hòa không khí (đặc biệt các đường ống gas áp thấp)
- Hệ thống đo lường và điều khiển (không yêu cầu kín áp lực cao)
Cách lựa chọn đúng fitting BSP hay NPT
Việc lựa chọn đúng loại fitting BSP hay NPT không chỉ là vấn đề khớp ren, mà còn là một quyết định kỹ thuật ảnh hưởng trực tiếp đến hiệu suất và độ tin cậy lâu dài của hệ thống. Sau khi xác định chính xác tiêu chuẩn ren đang sử dụng, bước tiếp theo là lựa chọn dựa trên môi trường ứng dụng thực tế.
1. Khu vực lắp đặt
Đây là yếu tố đơn giản và quan trọng nhất cần xác định trước:
- Thị trường Bắc Mỹ (Mỹ, Canada): Không nghi ngờ gì, ren NPT là lựa chọn ưu tiên tuyệt đối, đảm bảo tương thích với van, bơm và phụ kiện mua tại khu vực này.
- Thị trường toàn cầu (Châu Âu, Châu Á, Úc): Hầu hết sử dụng ren BSP. Cần xác định rõ là BSPT hay BSPP. Nếu hệ thống ban đầu đã là BSP, chỉ cần tiếp tục sử dụng đúng loại tương ứng (côn/thẳng) để tránh rò rỉ.
2. Áp suất làm việc
- Ứng dụng áp suất cao: Ren NPT với thiết kế côn + keo làm kín thường cho độ an toàn cao hơn.
3. Hệ thống hiện hữu
Nếu bạn đang thay thế hoặc mở rộng thiết bị, hãy đảm bảo ren fitting mới hoàn toàn trùng khớp với loại ren có sẵn trên hệ thống.
Bằng cách hiểu rõ các khác biệt kỹ thuật giữa ren BSP và NPT, bạn có thể đảm bảo lựa chọn một kết nối an toàn và đáng tin cậy cho hệ thống của mình. Khi đưa ra quyết định, cần cân nhắc thêm yếu tố khu vực lắp đặt, áp suất vận hành và loại fitting hiện có.
Nếu bạn không chắc chắn kích thước hoặc tiêu chuẩn phù hợp, hoặc cần hỗ trợ lựa chọn fitting theo yêu cầu kỹ thuật cụ thể, hãy liên hệ đội ngũ chuyên gia của Thủy Lực Mart.
Với vai trò là đơn vị cung cấp đầu nối thủy lực chuyên nghiệp, chúng tôi cung cấp đầy đủ các dòng fitting chuẩn BSP và NPT, đa dạng kích thước và vật liệu, đáp ứng mọi nhu cầu ứng dụng thực tế. Liên hệ ngay với chúng tôi để được tư vấn!
