Tiêu chuẩn ISO 18752 ra đời giúp tăng cường khả năng nhận diện ống, giúp các kỹ sư cũng như nhân viên kỹ thuật nhanh chóng xác định loại ống phù hợp cho thiết bị hoặc máy móc cụ thể.
Đối với các kỹ sư thiết kế hệ thống thủy lực trong ngành sản xuất thiết bị, việc xác định các thông số về áp suất, kích thước ống và tính nhất quán của sản phẩm giữa các ngành công nghiệp khác nhau có thể khá phức tạp.
Tiêu chuẩn ISO 18752 ra đời đã đơn giản hóa quy trình này bằng cách phân loại ống dựa trên áp suất định mức và hiệu suất chịu xung. Ưu điểm chính của tiêu chuẩn này là tất cả các kích thước ống trong cùng một mức áp suất định mức sẽ có cùng áp suất làm việc tối đa đồng nhất, giúp việc lựa chọn trở nên dễ dàng hơn nhiều trong quá trình thiết kế hệ thống.
Ví dụ, nếu một hệ thống thủy lực yêu cầu áp suất tối đa là 21.0 MPa, các kỹ sư có thể chọn ống từ dòng ống có áp suất không đổi 21.0 MPa cho tất cả các đường kính. Các tiêu chuẩn thử nghiệm ISO 18752 nghiêm ngặt hơn, đảm bảo ống đáp ứng các tiêu chí hiệu suất chịu xung cao hơn, từ đó kéo dài tuổi thọ dịch vụ của chúng. Đây là lý do tại sao ngày càng có nhiều ngành công nghiệp áp dụng ống thủy lực được chứng nhận theo tiêu chuẩn ISO.
Tổng Quan Chi Tiết về Tiêu Chuẩn ISO 18752
1. Tên Tiêu Chuẩn
ISO 18752 - Tiêu chuẩn quốc tế này quy định các yêu cầu đối với mười cấp, bốn loại và bảy kiểu ống thủy lực dây thép hoặc ống thủy lực sợi dệt và cụm ống có kích thước danh nghĩa từ 5 đến 102.
Mỗi cấp có một áp suất làm việc tối đa duy nhất cho tất cả các kích thước. Các loại ống này phù hợp để sử dụng với chất lỏng thủy lực HH, HL, HM, HR và HV như được định nghĩa trong ISO 6743-4 ở nhiệt độ từ -40 °C đến +100 °C đối với các kiểu AS, AC, BS và BC và từ -40 °C đến +120 °C đối với các kiểu CS, CC và DC.
Tiêu chuẩn quốc tế này không bao gồm các yêu cầu đối với đầu nối. Nó chỉ giới hạn ở hiệu suất của ống và cụm ống. Áp suất làm việc tối đa của cụm ống được quy định bởi áp suất làm việc tối đa thấp nhất của các thành phần.
LƯU Ý: Người dùng có trách nhiệm, sau khi tham khảo ý kiến của nhà sản xuất ống, thiết lập khả năng tương thích của ống với chất lỏng sẽ được sử dụng.
2. Mức Áp Suất Làm Việc
Tiêu chuẩn ISO 18752 dựa trên mười mức áp suất làm việc tối đa, dao động từ 3.5 MPa đến 56.0 MPa. Mỗi mức áp suất áp dụng cho toàn bộ dải kích thước ống, đảm bảo tính nhất quán giữa các đường kính khác nhau.

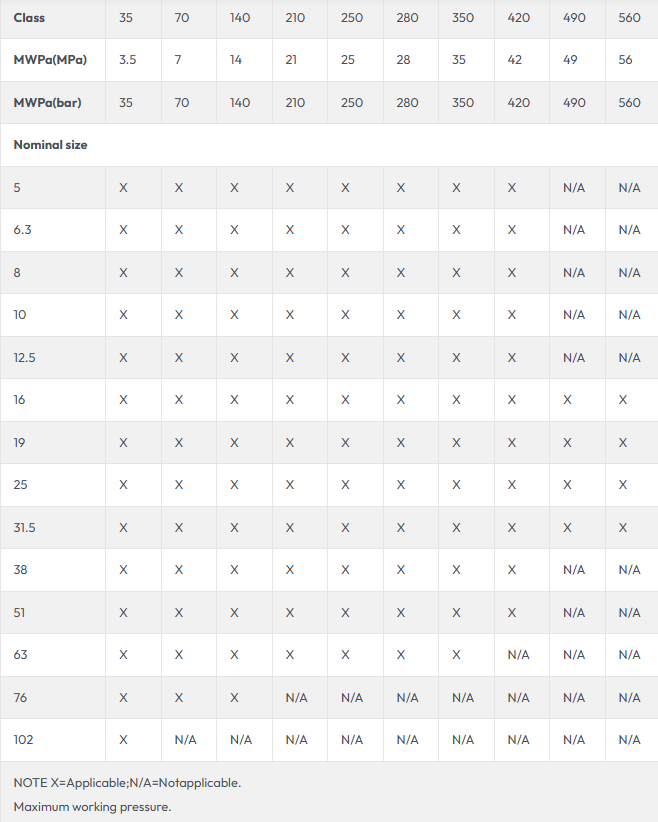

Mười cấp ống được quy định, phân biệt bởi áp suất làm việc tối đa của chúng, như được trình bày trong Bảng 1. Mỗi cấp có thể được sản xuất với tối đa 14 kích thước danh nghĩa.
Không giống như các tiêu chuẩn DIN và SAE truyền thống, phân loại ống dựa trên cấu trúc, ISO 18752 đơn giản hóa quy trình lựa chọn bằng cách cung cấp một đặc tả kỹ thuật phổ quát cho cả kích thước và hiệu suất. Cách tiếp cận này giúp các nhà thiết kế thiết bị dễ dàng hơn trong việc chọn ống phù hợp cho hệ thống thủy lực.
Bảng 1. Mỗi cấp có thể được sản xuất với tối đa 14 kích thước danh nghĩa
3. Cấp Độ Chịu Xung

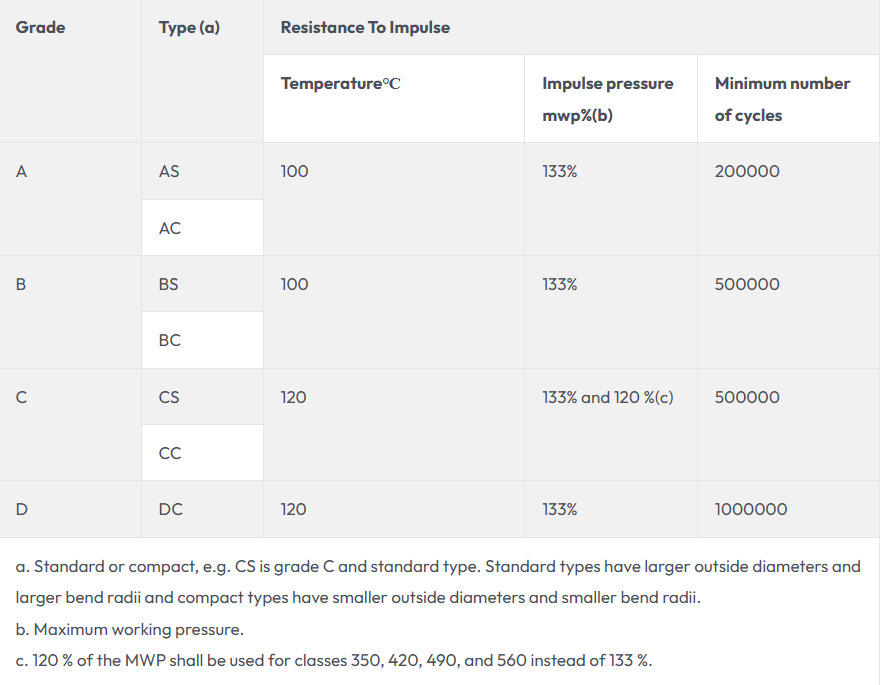

Ống được phân loại thành bốn cấp theo khả năng chịu xung của chúng: A, B, C và D.

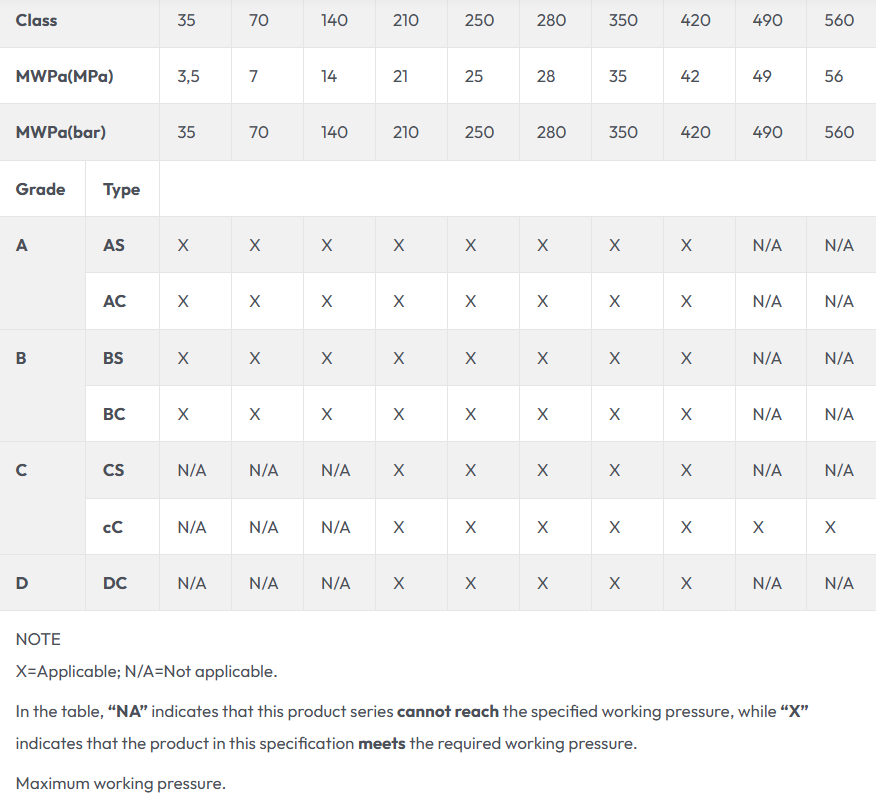

Mỗi cấp được phân loại theo đường kính ngoài thành các kiểu tiêu chuẩn (AS, BS và CS) và các kiểu compact (AC, BC, CC và DC), như được trình bày trong Bảng 2.
Ngoài ra, tiêu chuẩn ISO 18752 quy định các yêu cầu chi tiết về đường kính trong và ngoài, độ đồng tâm, bán kính uốn cong tối thiểu, khả năng chịu dầu, độ linh hoạt ở nhiệt độ thấp, hiệu suất chịu xung, khả năng chống mài mòn và khả năng chống ozone đối với các loại ống có áp suất và cấp độ chịu xung khác nhau. Các khía cạnh này sẽ không được trình bày chi tiết ở đây.
Để đáp ứng nhu cầu của khách hàng, Sinopulse đã đặc biệt phát triển dòng ống ISO 18752, giúp việc lựa chọn hệ thống trở nên thuận tiện hơn. Ống của chúng tôi được thiết kế, sản xuất và thử nghiệm để hoàn toàn tuân thủ các thông số kỹ thuật của ISO 18752, bao gồm tất cả các mức áp suất và xung lực.

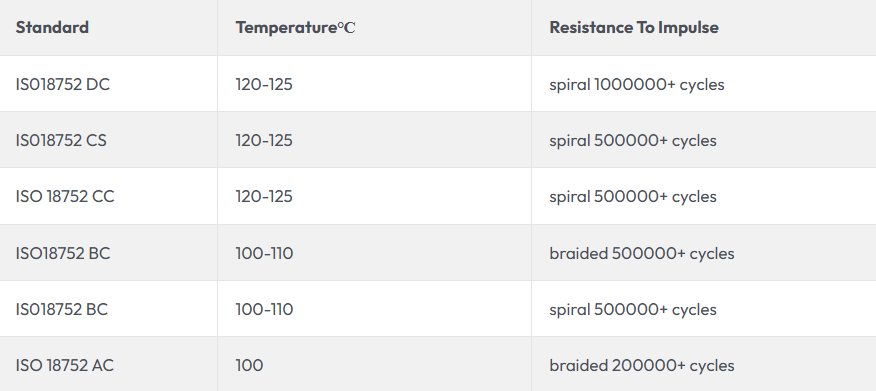

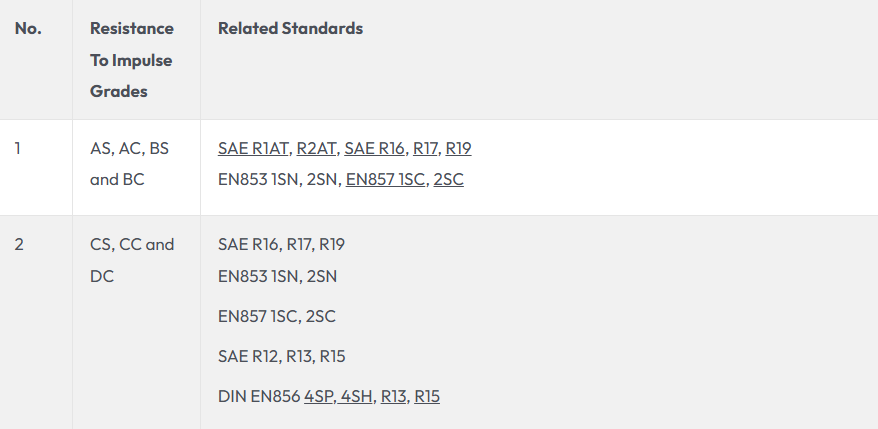

Bảng dưới đây cung cấp tham khảo để lựa chọn ống Sinopulse, hiển thị các phân loại ISO 18752 tương ứng cho sản phẩm:
>> Xem thêm: TIÊU CHUẨN MSHA LÀ GÌ? TỔNG HỢP NHỮNG LOẠI TUY Ô ĐẠT TIÊU CHUẨN NÀY
Mô Tả Thử Nghiệm Sản Xuất Theo Tiêu Chuẩn ISO 18752
1. Thử Nghiệm Nổ (Burst Test)
- Phương Pháp Thử Nghiệm:
Thử nghiệm nổ là một thử nghiệm phá hủy thường được thực hiện trên các cụm ống thủy lực mới lắp ráp trong vòng 30 ngày kể từ khi ép cốt. Áp suất được tăng đều đặn lên gấp bốn lần áp suất làm việc tối đa (MWP) để xác định áp suất nổ tối thiểu của cụm ống.
- Tiêu Chí Đánh Giá:
Nếu cụm ống có hiện tượng rò rỉ, phồng rộp, bung đầu nối hoặc vỡ ở áp suất dưới áp suất nổ tối thiểu quy định, cụm ống đó sẽ bị coi là không đạt tiêu chuẩn.
2. Thử Nghiệm Uốn Lạnh (Cold Bend Test)
- Phương Pháp Thử Nghiệm:
Thử nghiệm uốn lạnh bao gồm việc đặt cụm ống vào buồng nhiệt độ thấp được cài đặt ở nhiệt độ hoạt động tối thiểu quy định của ống (ví dụ: –40°C). Ống được giữ thẳng trong 24 giờ. Sau đó, nó được uốn quanh một trục gá có đường kính gấp đôi bán kính uốn cong tối thiểu của ống. Sau khi uốn, ống được để trở về nhiệt độ môi trường. Nếu không quan sát thấy vết nứt bằng mắt thường, sẽ tiến hành thử nghiệm áp suất kiểm tra (proof pressure).
- Lưu Ý:
Các loại ống thủy lực tiêu chuẩn được định mức cho nhiệt độ tối thiểu là –40°C. Ống cao su thủy lực một lớp dây thép bện, phủ vải, chịu nhiệt độ siêu thấp của Sinopulse có thể chịu được nhiệt độ thấp tới –55°C.
3. Thử Nghiệm Xung (Impulse Test)
- Phương Pháp Thử Nghiệm:
Thử nghiệm xung dự đoán tuổi thọ của ống thủy lực. Quy trình như sau:
-
Uốn cụm ống thành cấu hình 90° hoặc 180° và lắp nó vào giàn thử nghiệm.
-
Tuần hoàn môi chất thử nghiệm qua cụm ống. Đối với các thử nghiệm ở nhiệt độ cao, duy trì nhiệt độ môi chất ở 100±3°C.
-
Áp dụng áp suất xung tuần hoàn lên cụm ống ở mức 100%, 125% hoặc 133% áp suất làm việc tối đa (MWP), với tần số từ 0.5–1.3 Hz. Thử nghiệm kết thúc sau khi hoàn thành số chu kỳ quy định theo tiêu chuẩn.
- Phiên Bản Nâng Cấp – Thử Nghiệm Xung Uốn (Flexing Impulse Test):
Trong thử nghiệm này, một đầu của cụm ống được cố định, trong khi đầu kia được kết nối với một cơ cấu chuyển động tịnh tiến ngang. Trong quá trình thử nghiệm, đầu di chuyển dao động ở một tần số xác định để mô phỏng sự uốn cong động dưới áp suất.
Tại Sao ISO 18752 Quan Trọng
- Tính Nhất Quán: Đảm bảo hiệu suất có thể dự đoán được trong môi trường khắc nghiệt (ví dụ: áp suất cao, nhiệt độ cực đoan).
- Dễ Sử Dụng: Người dùng chọn ống dựa trên áp suất yêu cầu, không phải chi tiết cấu trúc.
- Áp Dụng Toàn Cầu: Phù hợp với các thông lệ quốc tế về sản xuất, bảo trì và an toàn thiết bị.
Ví dụ, một ống ISO 18752 21 MPa sẽ cung cấp cùng một định mức áp suất cho dù nó được lắp đặt trong máy móc xây dựng ở Châu Âu hay thiết bị khai thác mỏ ở Châu Á, giúp hợp lý hóa chuỗi cung ứng và quy trình bảo trì toàn cầu.
Có phải tất cả các nhà sản xuất ống đều sử dụng tiêu chuẩn ISO 18752 không?
Không phải tất cả các nhà sản xuất ống đều đã áp dụng tiêu chuẩn ISO. Nhiều nhà sản xuất ống vẫn sử dụng các tiêu chuẩn khu vực để thiết kế và sản xuất sản phẩm của họ, và Sinopulse, với tư cách là một nhà sản xuất ống tiên tiến, có thể sản xuất ống của bạn theo bất kỳ tiêu chuẩn nào, bao gồm cả ống ISO 18752.
Địa điểm cung cấp ống Sinopulse chính hãng - Thủy Lực Mart
Hiện nay, Thủy Lực Mart tự hào là nhà phân phối độc quyền của nhiều dòng ống Sinopulse đạt chuẩn ISO 18752 tại Việt Nam. Chúng tôi nhập khẩu trực tiếp từ nhà máy Sinopulse, tuyệt đối không qua trung gian, do đó giá thành sẽ rất hợp lý so với chất lượng khách hàng nhận được. Tất cả sản phẩm tại Thủy Lực Mart cung cấp có đầy đủ CO/CQ, đảm bảo chất lượng và an toàn cho toàn hệ thống thủy lực của Quý Khách hàng và Đối tác!
Nếu bạn chưa lựa chọn được loại ống dẫn phù hợp, đừng ngần ngại, hãy liên hệ ngay với chúng tôi. Tại Thủy Lực Mart có đội ngũ chuyên gia có kinh nghiệm hơn 10 năm về khảo sát và tư vấn lắp đặt hệ thống thủy lực cho rất nhiều nhà máy lớn nhỏ từ Bắc vào Nam. Được đồng hành cùng Quý Khách hàng là niềm vinh hạnh rất lớn với chúng tôi!
>> Xem thêm: SINOPULSE: CÁCH CHỌN ĐÚNG KÍCH THƯỚC MẶT CẮT ỐNG & BẢNG SIZE ĐẦY ĐỦ
