Đầu nối ống áp lực cao gồm những loại nào? Bài viết phân tích 6 loại fitting phổ biến, chuẩn ren, áp suất và ứng dụng trong hệ thủy lực.
Trong hệ thống thủy lực và kỹ thuật cao áp, đầu nối (fittings) đóng vai trò then chốt trong việc kết nối ống mềm với bơm, van, xy lanh hay các thiết bị khác. Một đầu nối phù hợp không chỉ giúp đảm bảo độ kín – chặt – chịu áp cao, mà còn ảnh hưởng trực tiếp đến hiệu suất, tuổi thọ và an toàn vận hành của toàn bộ hệ thống.
Bài viết này cung cấp cái nhìn kỹ thuật rõ ràng về 6 loại đầu nối phổ biến nhất được sử dụng cho ống áp lực cao, đặc biệt theo phong cách áp dụng tại thị trường Nga và các hệ thống công nghiệp toàn cầu. Các thông tin dưới đây dựa trên thực tế thiết kế chuẩn công nghiệp, không bịa đặt hay suy đoán.

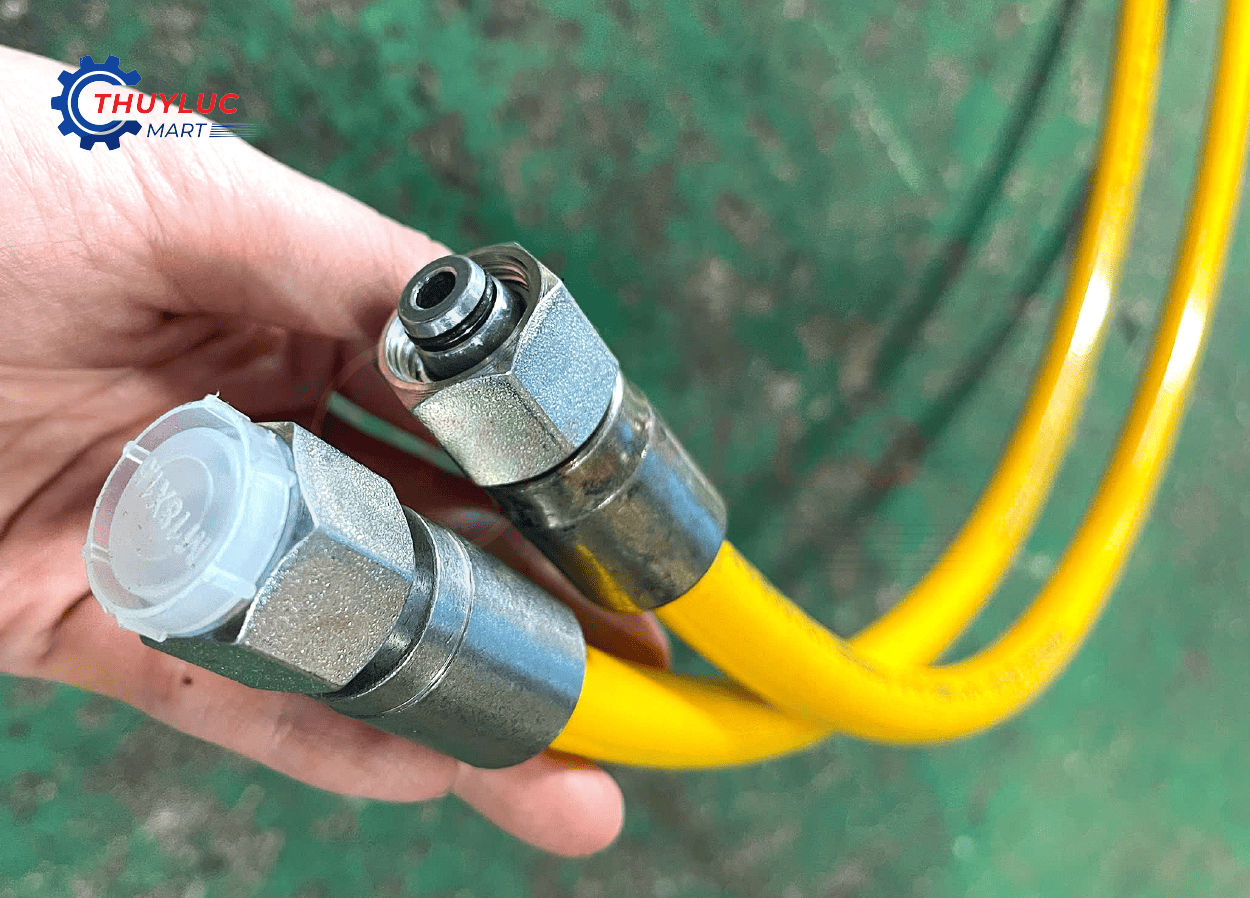

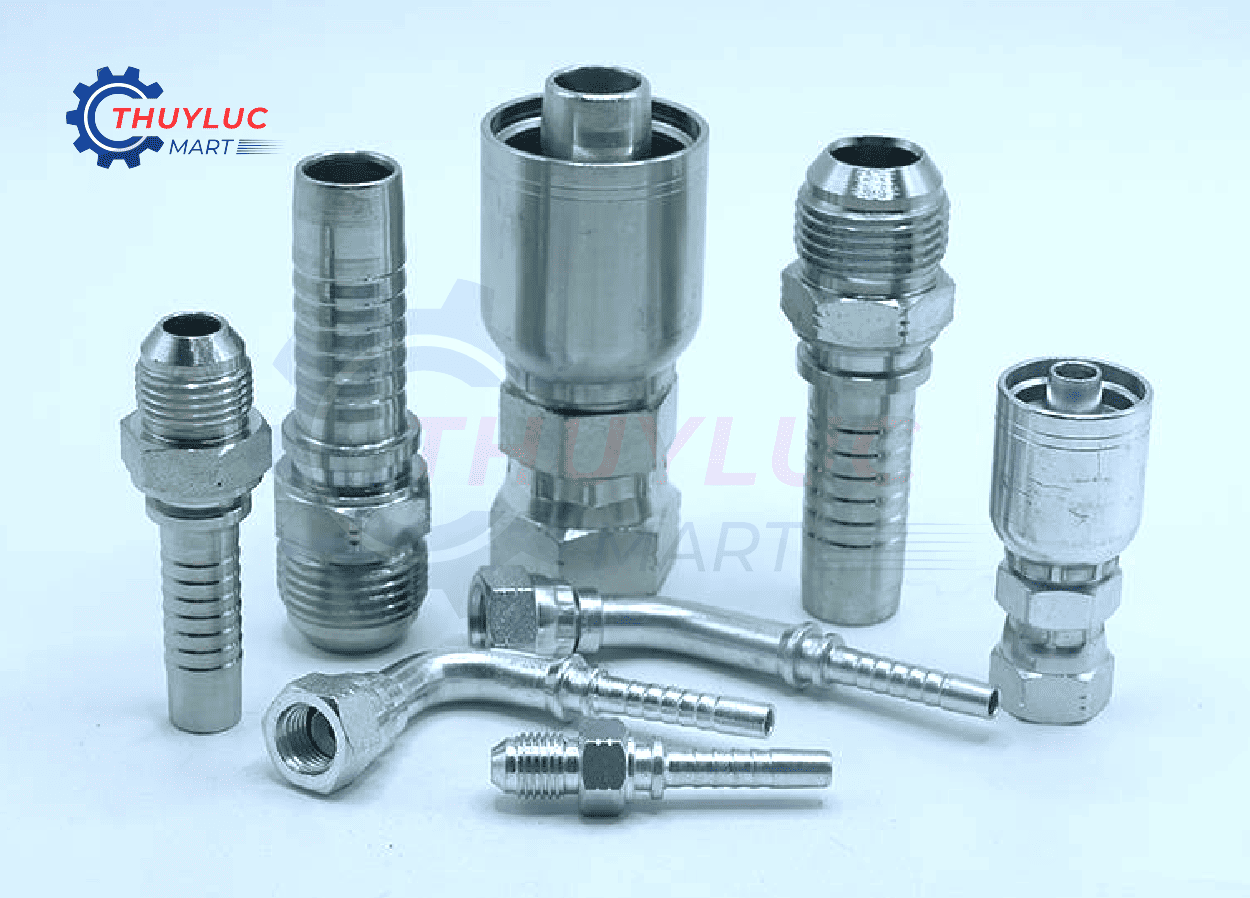

Top 6 loại đầu nối phù hợp dành cho ống áp cao
1. Đầu nối JIC (Joint Industry Council)
Đầu nối JIC là một chuẩn rất phổ biến ở Bắc Mỹ và nhiều thị trường quốc tế. Đặc trưng của loại này là góc côn 37° giúp tạo mặt tiếp xúc kín khít giữa bề mặt kim loại.
Loại JIC được thiết kế chịu áp lực cao, với:
- Ứng dụng chính: thủy lực, nhiên liệu, khí nén
- Hình dạng: thẳng, góc cong, tee, giảm áp
- Dải áp suất: lên đến ~200 bar
- Kích thước: φ6 – φ100 mm tiêu chuẩn
JIC là một trong những lựa chọn phổ biến nhất khi cần kết nối cơ khí chính xác và chịu rung động tốt.
2. Đầu nối DK (Metric Cone – 24°)
Đầu nối DK (còn được gọi theo tiêu chuẩn Nga) sử dụng góc nón 24° làm bề mặt làm kín. Thiết kế này giúp duy trì độ kín và chịu tải tốt trong hệ thống áp lực cao.
Đặc điểm kỹ thuật:
- Cấu trúc: Nipple + union nut hoặc đầu đực ren ngoài
- Loại & áp suất:
- Light (L) cho ~315 bar
- Heavy (S) cho ~630 bar
- Kích thước: φ4 – φ42 mm
DK thường được dùng trong các cụm thủy lực có dải áp cao và yêu cầu kín khít bền lâu.
3. Đầu nối DKI (Internal Metric Thread)
Đây là phiên bản có ren trong, mặt côn 24° – phù hợp cho các đường ống cao áp hơn. DKI mang ưu điểm:
- Làm kín ổn định dưới áp lớn
- Đa dụng với nhiều hệ thống công nghiệp
- Bề mặt tiếp xúc lớn giúp giảm rò rỉ và giảm biến dạng ren dưới tải nặng
4. Đầu nối DKOL & DKOS (DIN 2353 Series)
Đây là dòng chuẩn DIN 2353 – một tiêu chuẩn châu Âu/Nga dùng rộng rãi trong các hệ thống thủy lực nặng.
| Loại | Đặc điểm | Áp suất hoạt động |
|---|---|---|
| DKOL | Ren metric + gioăng O-ring, dòng nhẹ | ~400 bar |
| DKOS | Phiên bản chịu tải nặng hơn, O-ring cải tiến | Cao hơn DKOL |
Cả DKOL và DKOS đều được thiết kế dưới dạng thẳng, góc, tee… để lắp đặt linh hoạt trong hệ thống phân nhánh hoặc đường ống dài.

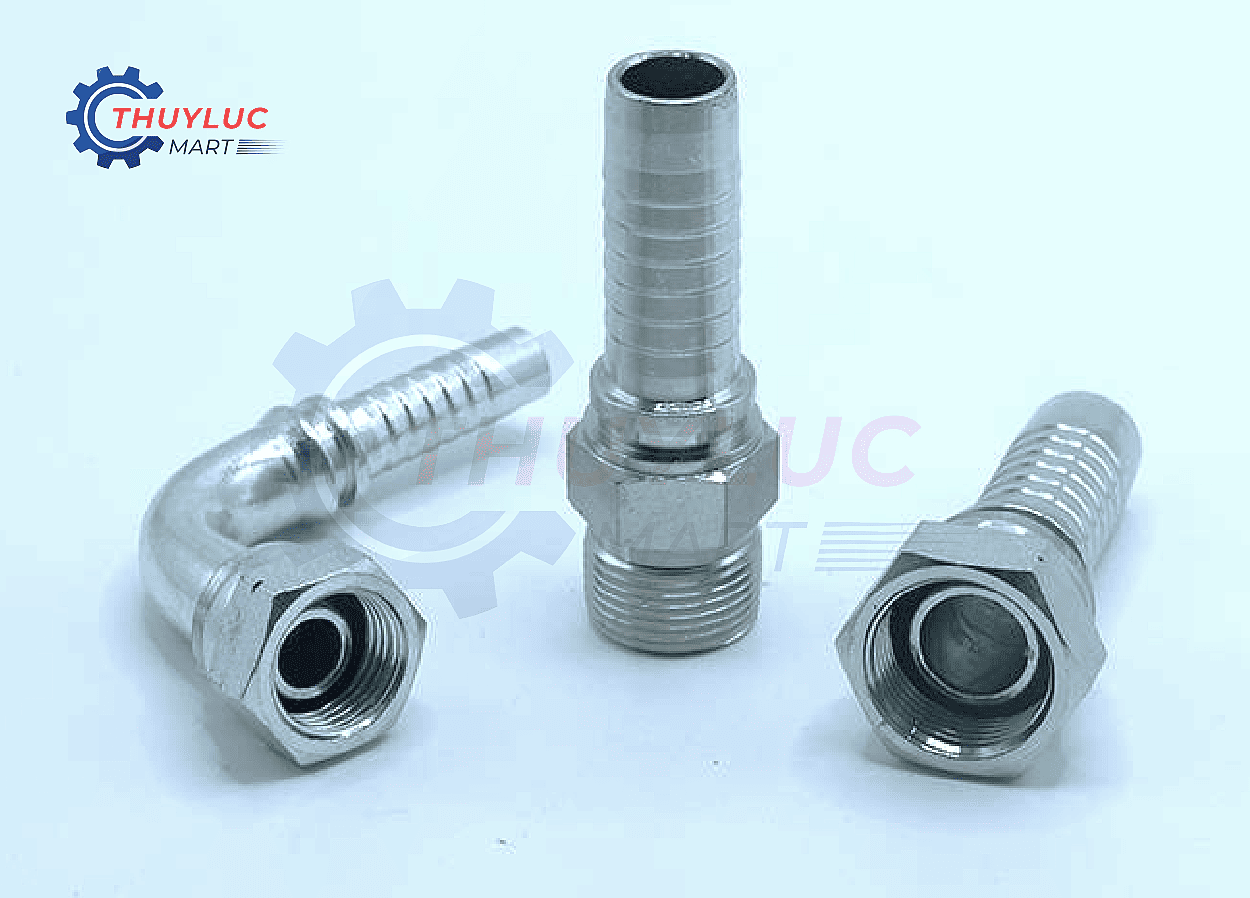

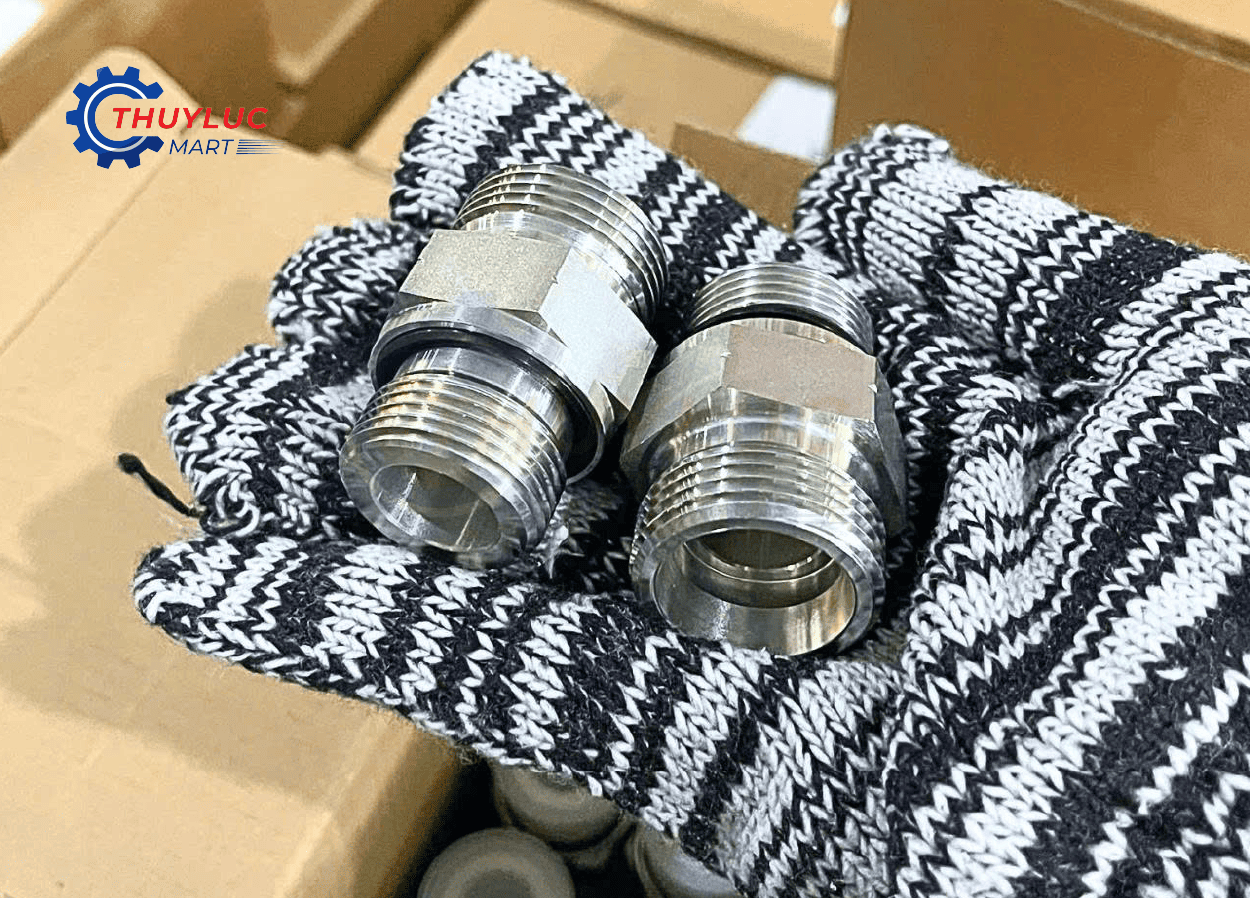

5. Đầu nối DIN với ren mét tiêu chuẩn
Đây là các tiêu chuẩn nối tiếp theo DIN – thường được quy định trong ISO 8434-1 – và phổ biến rộng rãi tại châu Âu. Các đặc điểm:
- Ren chuẩn metric với góc côn 24°
- Có thể sử dụng với cutting ring (ống cắt) hoặc O-ring để tăng độ kín
- Phù hợp cho hệ thống thiết bị, máy công nghiệp, xây dựng, nông nghiệp
- Đa dạng kích thước ren (ví dụ: M12×1.5, M22×1.5…)
Chuẩn DIN là lựa chọn thường thấy trong môi trường công nghiệp có yêu cầu tính thay thế – tương thích giữa các nhà sản xuất.
6. Đầu nối Banjo (Banjo Fitting)
Banjo là loại đầu nối đặc biệt:
- Gồm 1 bulong rỗng ở tâm, nối ống với phụ kiện hoặc thiết bị hoàn toàn kín.
- Lợi thế lớn nhất là không cần xoay ống khi lắp nên giảm stress cơ học trên ống mềm khi cài đặt.
Ứng dụng kỹ thuật:
- Lắp cho thiết bị có không gian chật, hệ thống yêu cầu góc xoay linh hoạt
- Hệ thống dầu, nhiên liệu, bôi trơn cần độ kín cao và ít thao tác lắp
Banjo fitting thường được dùng trên các điểm kết nối nhỏ, áp lực vừa đến cao trong máy móc hạng nặng.
>> Xem thêm: Gia Công Đầu Nối Và Đầu Bấm Mặt Bích Theo Yêu Cầu
Những tiêu chí kỹ thuật khi chọn đầu nối cao áp
Việc chọn đúng đầu nối không chỉ xem hình dạng mà cần đánh giá nhiều yếu tố kỹ thuật:
- Áp suất danh định & cực đại phù hợp dải làm việc của hệ thống
- Chuẩn ren & tiêu chuẩn quốc tế (ISO, DIN, JIC…)
- Loại vật liệu: thép carbon, thép không gỉ, hợp kim phù hợp môi trường làm việc
- Tương thích đường ống & kích thước ren để giảm rò rỉ và lực xoắn ren
- Môi trường làm việc: nhiệt độ, rung lắc, tải trọng cơ học
Việc lựa chọn đúng loại đầu nối giúp hệ thống giảm rò rỉ, tăng tuổi thọ thiết bị và an toàn hơn khi vận hành lâu dài.
>> Xem thêm: SO SÁNH ĐẦU NỐI THỦY LỰC CHẤT LIỆU THÉP VÀ INOX
Hướng dẫn chọn nhanh đầu nối cho ống áp lực cao
Trong thực tế thi công và sửa chữa hệ thống thủy lực, việc chọn đúng loại đầu nối không chỉ dựa vào kích thước hay hình dạng bên ngoài, mà cần xét đồng thời áp suất làm việc, tiêu chuẩn ren, không gian lắp đặt và môi trường vận hành. Dưới đây là hướng dẫn chọn nhanh giúp kỹ thuật viên và người thiết kế hệ thống xác định đúng loại đầu nối ngay từ đầu, tránh lắp sai gây rò rỉ hoặc hỏng hệ thống.
>> Xem thêm: So Sánh Top 5 Ống Kích Cao Áp Parker, Eaton, Ryco, Power Team và Sinopulse 2026
1. Chọn theo áp suất và mức độ rung động
Với các hệ thống làm việc áp suất cao, tải nặng hoặc rung động liên tục, nên ưu tiên các loại đầu nối có khả năng làm kín tốt và chịu lực cao như DKI, DKOS hoặc các chuẩn DIN chịu tải nặng. Các loại này có mặt tiếp xúc lớn và kết cấu phù hợp cho điều kiện vận hành khắc nghiệt.
2. Chọn theo tiêu chuẩn hệ thống
Nếu hệ thống được thiết kế theo chuẩn Mỹ hoặc Bắc Mỹ, đầu nối JIC (37°) là lựa chọn phổ biến và dễ thay thế.
Ngược lại, với các hệ thống máy móc theo tiêu chuẩn châu Âu hoặc Nga, nên sử dụng DK, DKOL, DKOS (DIN 2353) để đảm bảo tính đồng bộ và tương thích kỹ thuật.
3. Chọn theo không gian lắp đặt
Trong các vị trí không gian hẹp, cần xoay lắp mà không làm xoắn ống, đầu nối Banjo là giải pháp hiệu quả nhờ cấu trúc bulong rỗng, giúp giảm ứng suất cơ học lên ống mềm sau khi lắp đặt.
4. Chọn theo yêu cầu độ kín
Với các hệ thống yêu cầu độ kín cao, hạn chế rò rỉ trong thời gian dài, nên ưu tiên các loại đầu nối có gioăng O-ring như DKOL hoặc DKOS. Gioăng giúp tăng khả năng làm kín và bù sai lệch nhỏ trong quá trình lắp ráp.
Những lỗi cần tránh khi chọn đầu nối
-
Nhầm lẫn giữa JIC 37° và DIN 24° dù hình dạng tương đối giống nhau
- Chọn đúng ren nhưng không đủ cấp áp suất cho hệ thống
- Trộn nhiều tiêu chuẩn khác nhau trong cùng một hệ thống
- Bỏ qua tình trạng gioăng làm kín hoặc điều kiện rung – nhiệt khi vận hành
Một đầu nối phù hợp không chỉ giúp hệ thống hoạt động ổn định, mà còn giảm chi phí bảo trì và hạn chế sự cố phát sinh trong quá trình sử dụng lâu dài.
>> Xem ngay: Đầu nối thủy lực Sinopulse – Chọn đúng chuẩn ren để không xì dầu
Kết luận
Tóm lại, 6 loại đầu nối phổ biến cho ống áp lực cao gồm: JIC, DK, DKI, DKOL/DKOS (DIN 2353), DIN metric tiêu chuẩn và Banjo. Mỗi loại đều có ưu — nhược điểm riêng tùy theo áp lực làm việc, môi trường và yêu cầu thiết kế hệ thống.
Khi thiết kế và lắp đặt hệ thống thủy lực, kỹ sư và thợ kỹ thuật cần nắm rõ tiêu chuẩn, vật liệu và kích thước để đảm bảo âm tính – an toàn – hiệu suất cao nhất trong mọi điều kiện vận hành.
