"SAE có ý nghĩa gì trong đầu nối và ống tuy ô thủy lực?" Hãy cùng Thủy Lực Mart tìm hiểu về SAE và vai trò của nó trong các tiêu chuẩn thủy lực.
Hệ thống thủy lực đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu suất hoạt động của nhiều loại máy móc trong đời sống hàng ngày, từ hệ thống phanh của ô tô, bộ phận hạ cánh của máy bay cho đến cabin của tàu thuyền.
Vì đây là một lĩnh vực khoa học liên quan đến chất lỏng chịu áp lực cao, các thành phần cấu tạo nên hệ thống cần phải đủ mạnh mẽ và đáng tin cậy để vận hành hiệu quả và an toàn. Các tiêu chuẩn quốc tế đã được thiết lập để xác định yêu cầu kỹ thuật cho các hệ thống thủy lực (bao gồm đầu nối và ống tuy ô thủy lực) nhằm đáp ứng đòi hỏi này.
Có thể bạn đã từng bắt gặp sự kết hợp của các chữ cái trong danh mục phụ tùng, trong đó SAE là phổ biến nhất. Tìm hiểu ngay thông tin chi tiết dưới đây!

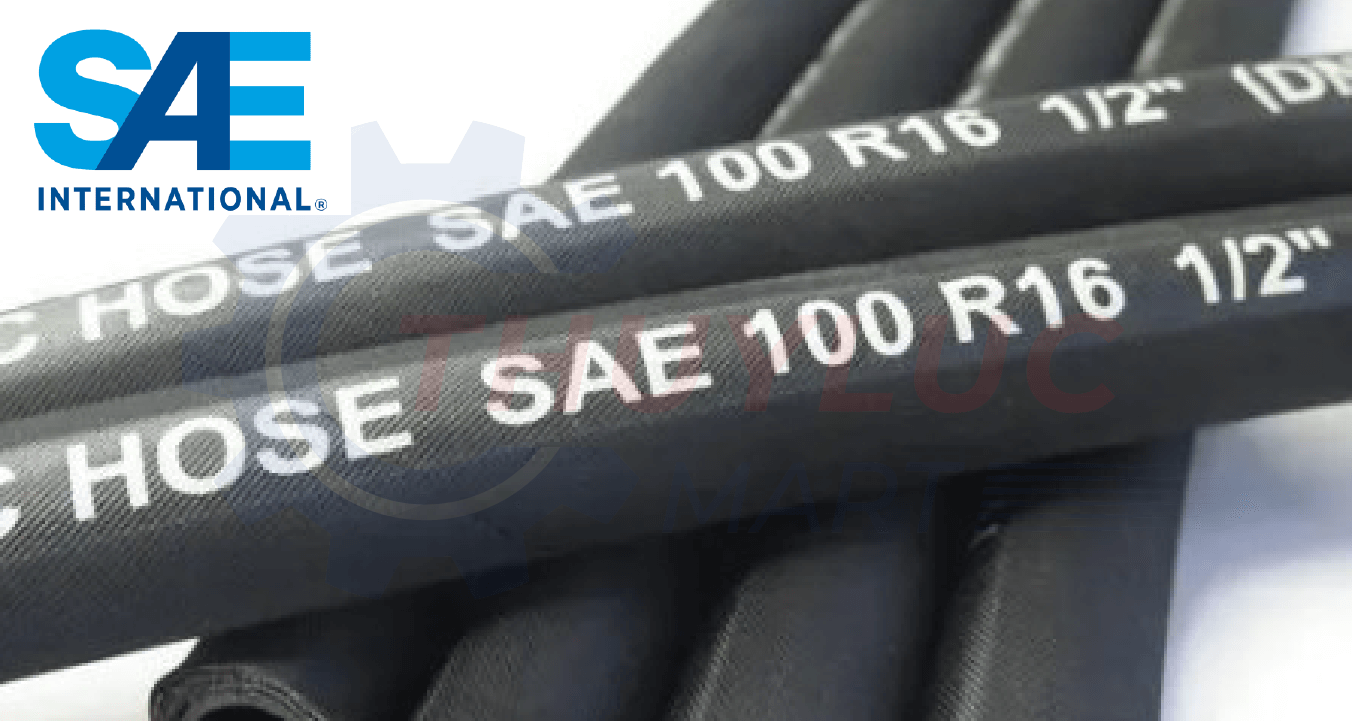

SAE Là Gì?
Được thành lập vào năm 1905, Hiệp hội Kỹ sư Ô tô (Society of Automotive Engineers, nay là SAE International) là một tổ chức phi lợi nhuận chuyên thúc đẩy sự tiến bộ của ngành công nghiệp di động vì lợi ích xã hội.
Tổ chức này quy tụ hơn 133.000 kỹ sư và chuyên gia liên quan, những người phát triển thông tin kỹ thuật cho một loạt các phương tiện và máy móc.
Một trong những nhiệm vụ chính của SAE là xây dựng các tiêu chuẩn toàn cầu tự nguyện cho các bộ phận được sử dụng trong các phương tiện này. Điều này bao gồm cả đầu nối thủy lực và các loại ống, ống dẫn cứng (pipe), và ống dẫn mềm (tube) kết nối với chúng.
Về Tiêu Chuẩn SAE (About SAE Standards)
SAE có hơn 10.000 thành viên trong các ủy ban kỹ thuật chuyên phát triển các tiêu chuẩn được sử dụng bởi các ngành công nghiệp trên toàn thế giới. Các tiêu chuẩn này định nghĩa cấu trúc, định mức áp suất, và kích thước của đầu nối ống tuy ô, cùng nhiều yếu tố khác.
Việc áp dụng tiêu chuẩn giúp việc thay thế đầu nối ống tuy ô thủy lực trở nên dễ dàng và ít tốn kém hơn nhờ duy trì tính nhất quán về kích thước. Chúng cũng đảm bảo rằng các đầu nối ống này sẽ hoạt động an toàn trong phạm vi áp suất đã được thiết kế cho hệ thống thủy lực.
Lịch Sử Hình Thành và Phát Triển Của Tiêu Chuẩn SAE
Sự phát triển của các tiêu chuẩn SAE cho đầu nối và ống tuy ô thủy lực đã trải qua nhiều thập kỷ và liên tục được cải tiến theo những tiến bộ công nghệ và nhu cầu của ngành. Ban đầu được phát triển để tiêu chuẩn hóa kích thước và hiệu suất của đầu nối ống, các tiêu chuẩn SAE đã không ngừng được điều chỉnh để tích hợp những đổi mới về vật liệu, công nghệ làm kín và quy trình sản xuất. Sự phát triển này phản ánh nỗ lực không ngừng nhằm cải thiện độ tin cậy, khả năng tương thích và tính an toàn của đầu nối trong nhiều ứng dụng thủy lực khác nhau.

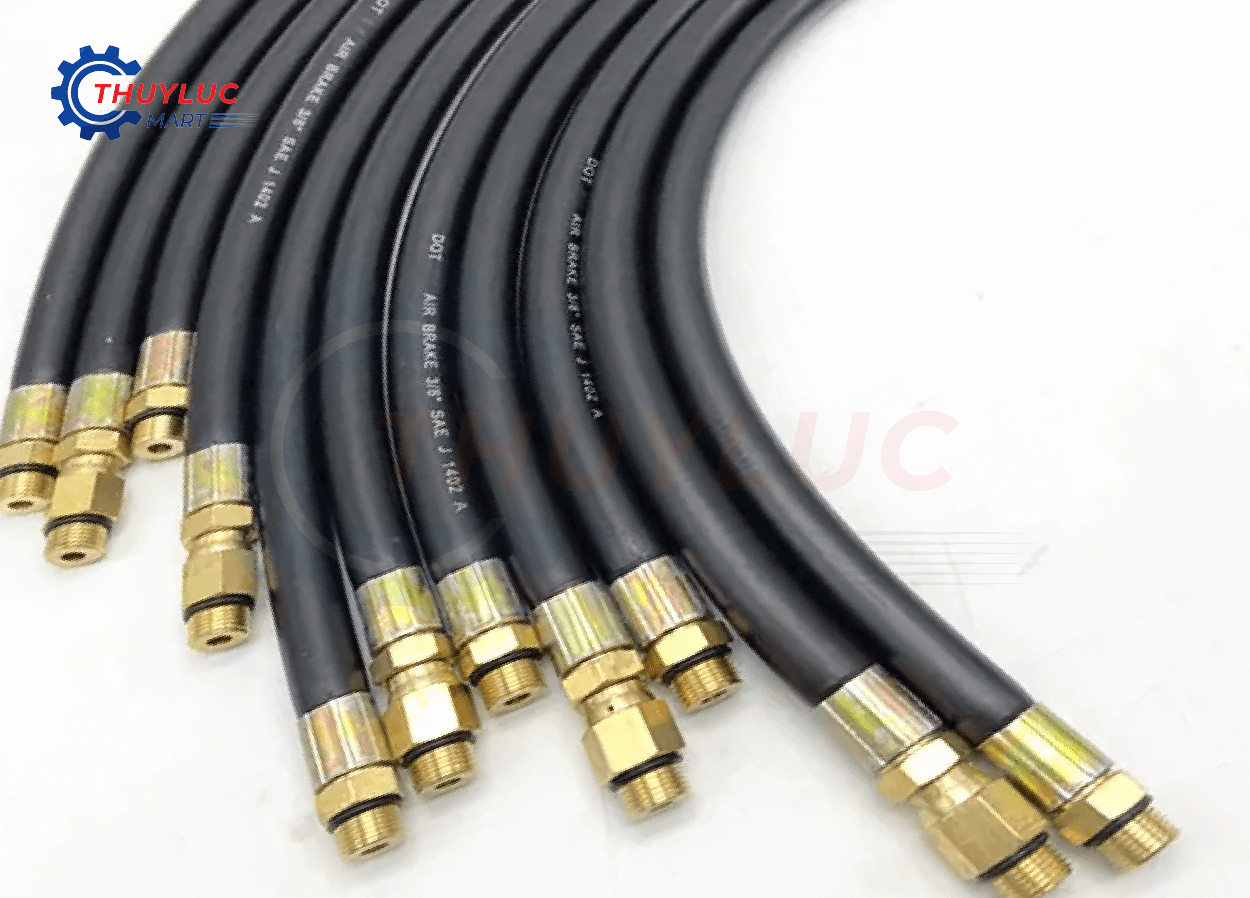

Định Nghĩa Đầu Nối Ống Tuy Ô SAE (SAE Hose Fittings)
Đầu nối ống tuy ô SAE (SAE hose fittings) là các đầu nối thủy lực được thiết kế theo tiêu chuẩn do SAE đặt ra, quy định về kích thước, vật liệu và tiêu chuẩn hiệu suất. Những đầu nối ống này giúp tạo ra các kết nối chắc chắn giữa các thành phần thủy lực, đảm bảo việc truyền dẫn lưu chất hiệu quả và duy trì chức năng của toàn bộ hệ thống.
Đặc Điểm Chính và Lợi Ích Của Đầu Nối Ống Tuy Ô SAE
Đầu nối ống tuy ô SAE mang lại một số đặc điểm và lợi ích chính giúp chúng nổi bật so với các loại đầu nối khác:
- Khả năng thay thế lẫn nhau (Interchangeability): Đầu nối ống tuy ô SAE được thiết kế để có thể thay thế lẫn nhau giữa các hệ thống thủy lực và thương hiệu thiết bị khác nhau, giúp dễ dàng bảo trì và thay thế linh kiện.
- Cơ chế làm kín (Sealing Mechanisms): Chúng sở hữu các cơ chế làm kín đáng tin cậy như kết nối loe (flare connections), gioăng O-ring (O-ring seals), và mặt làm kín phẳng (face seals) để đảm bảo hiệu suất không rò rỉ dưới điều kiện áp suất cao.
- Độ bền (Durability): Được chế tạo từ các vật liệu bền bỉ như thép không gỉ, đồng thau, hoặc nhôm, đầu nối ống tuy ô SAE có khả năng chống ăn mòn, mài mòn và ứng suất cơ học, giúp tăng tuổi thọ và độ tin cậy vận hành.
- Tiêu chuẩn hóa (Standardization): Việc tuân thủ các tiêu chuẩn SAE đảm bảo tính đồng nhất về kích thước đầu nối, kiểu ren, và thông số kỹ thuật hiệu suất, thúc đẩy khả năng tương thích và giảm thiểu lỗi lắp ráp.
>> Xem thêm: TOP 7 HỆ TIÊU CHUẨN ĐẦU BẤM THỦY LỰC PHỔ BIẾN 2025
Đầu nối ống tuy ô SAE được ứng dụng rộng rãi trong các ngành công nghiệp như ô tô, hàng không vũ trụ và sản xuất, khẳng định độ tin cậy và hiệu suất của chúng trong các ứng dụng thủy lực quan trọng. Thiết kế tiêu chuẩn hóa và độ chính xác kỹ thuật của chúng góp phần vào việc quản lý năng lượng lưu chất hiệu quả, an toàn vận hành và tính toàn vẹn của hệ thống tổng thể.

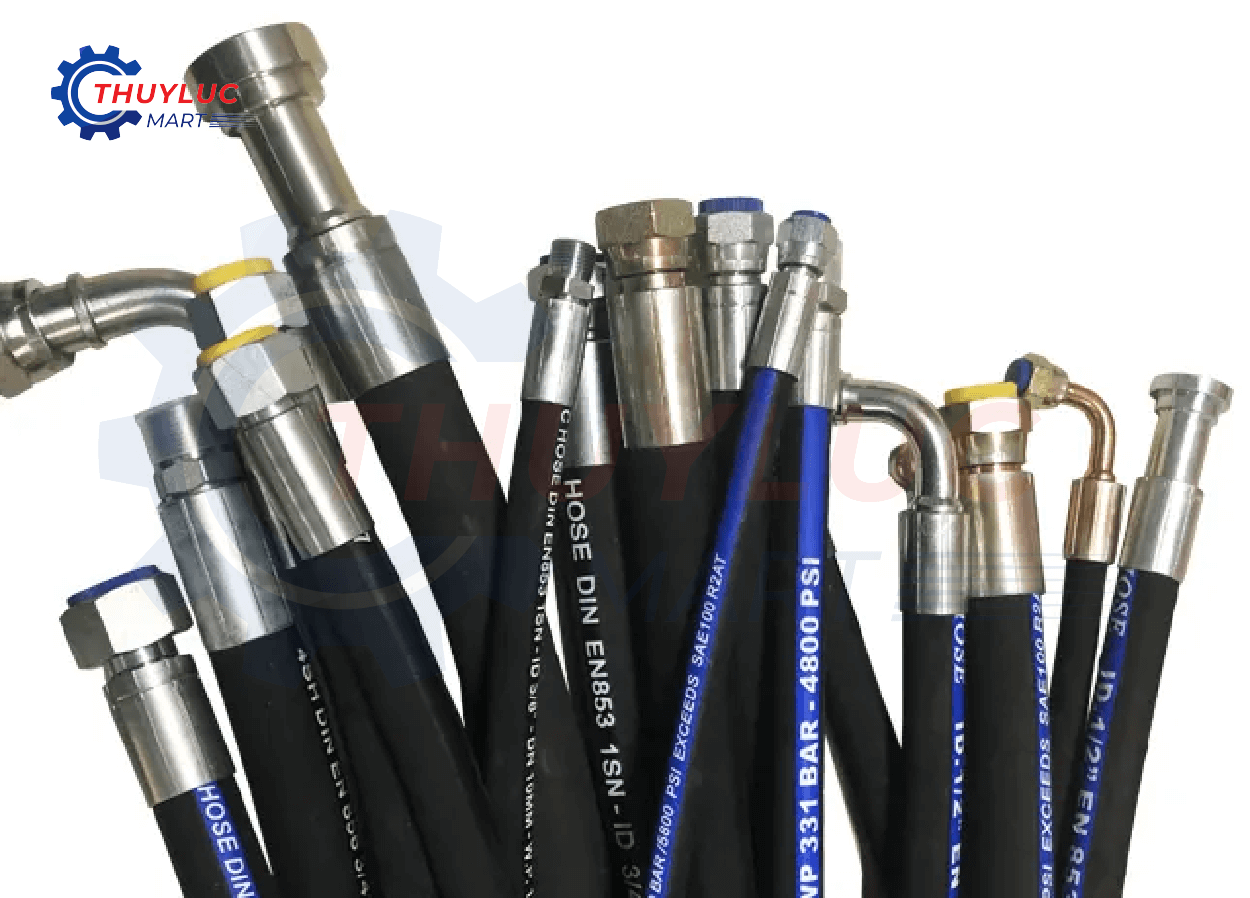

Tiêu Chuẩn SAE Cho Đầu Nối và Ống Tuy Ô Thủy Lực
Đầu nối và cổng kết nối được sử dụng rộng rãi trong các hệ thống thủy lực. Vì vậy, khi thực hiện sửa chữa hoặc bảo trì, bạn cần đảm bảo rằng mình đang sử dụng đúng loại. Các ký hiệu như SAE J512 là những phân loại cho các đặc điểm chính của ren: bước ren, đường kính, góc ren và hình dạng ren. Nếu bạn không chắc chắn về một bộ phận nào đó, bạn sẽ cần thước kẹp (caliper) và dưỡng đo bước ren (pitch gauge) để đo kiểm.
Bạn sẽ tìm thấy hai bộ tiêu chuẩn chính cho đầu nối ống – SAE J514 cho đầu nối và SAE J516 cho ống tuy ô. Dưới đây là một số loại đầu nối SAE phổ biến mà bạn có thể gặp trong quá trình sửa chữa.

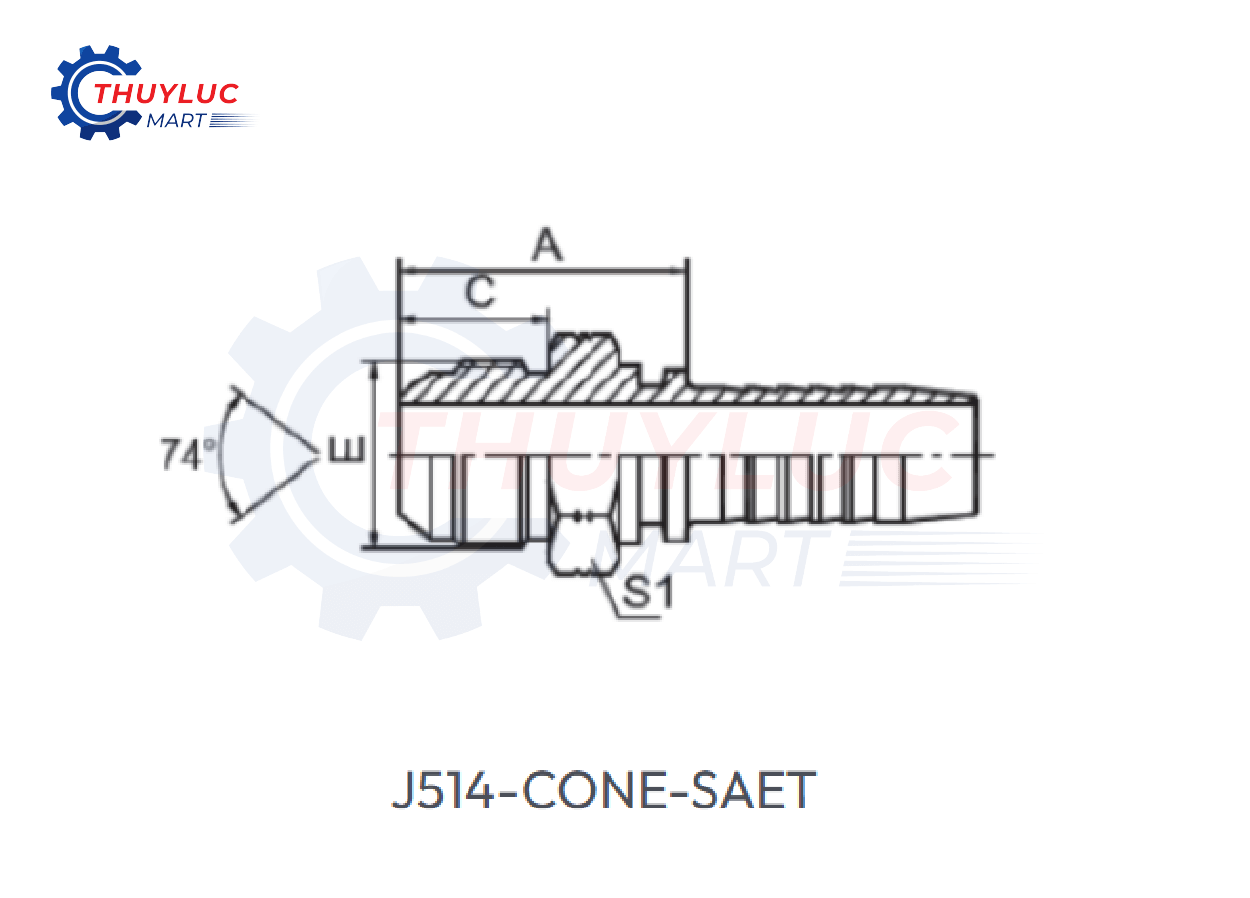

SAE J514
Tiêu chuẩn này bao gồm các loại nút bịt O-ring (O-ring plugs) và đầu nối thủy lực kiểu loe 37 độ (37-degree flare) và không loe (flareless type), cũng như các phụ kiện và đầu nối chuyển đổi (adapter fittings) được sử dụng cùng với chúng. Các sản phẩm này thường được sử dụng trong các hệ thống cho sản phẩm thương mại và máy móc công nghiệp.
Các tiêu chuẩn này cho phép đầu nối cung cấp các kết nối kín khít, không rò rỉ, đảm bảo lưu lượng tối đa ở áp suất vận hành.

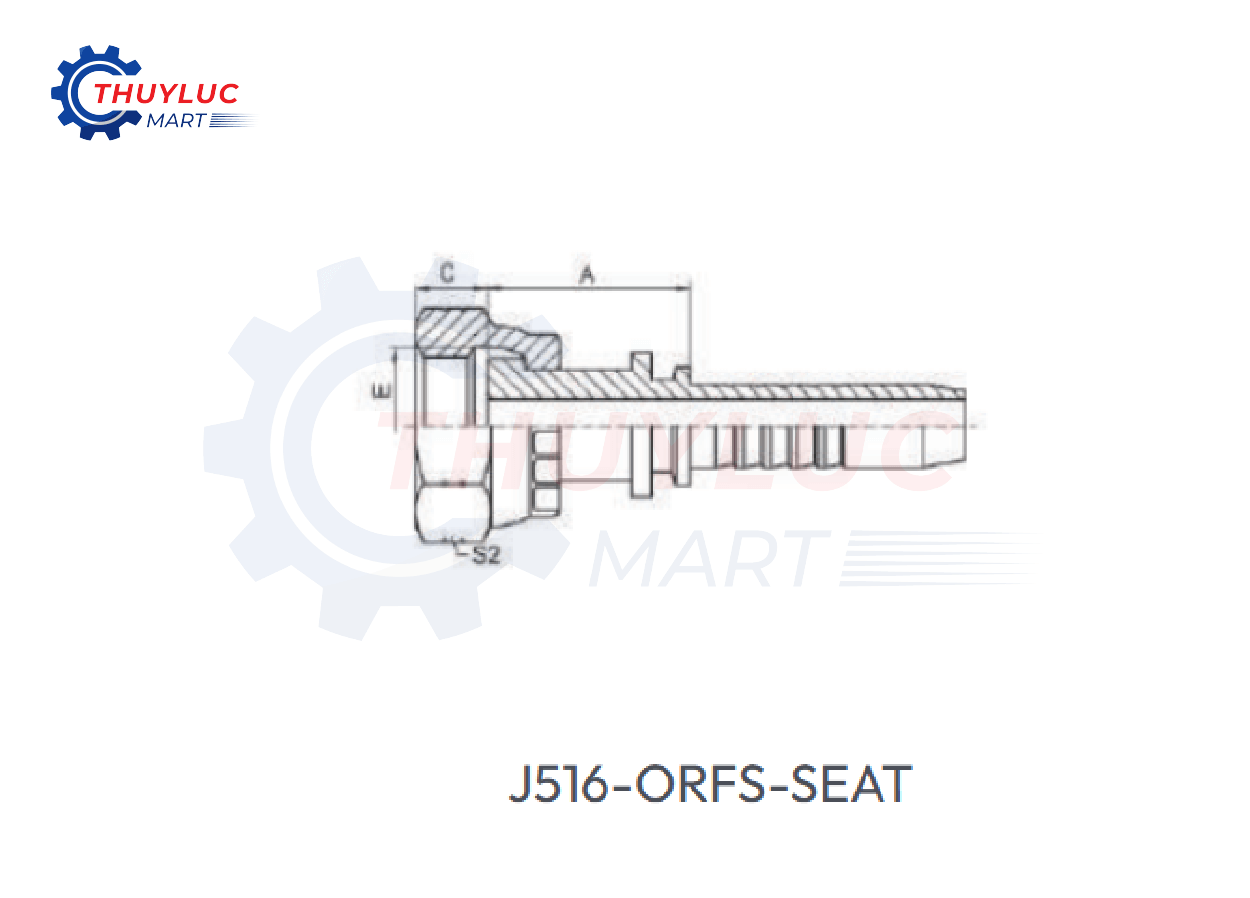

SAE J516
Tiêu chuẩn này bao gồm các loại đầu nối ống phổ biến nhất được sử dụng với ống tuy ô thủy lực trong các hệ thống thiết bị di động và cố định.
Các loại đầu nối ống được đề cập ở đây bao gồm đầu nối mặt bích làm kín bằng O-ring (O-ring face seal), đầu nối côn 24 độ không loe (flareless 24-degree cone), đầu nối mặt bích 4 bu lông (four-bolt flange), đầu nối ren thẳng O-ring (straight thread O-ring), đầu nối loe 37 độ (37-degree flare), và ren ống tự làm kín (dry seal hose threads).

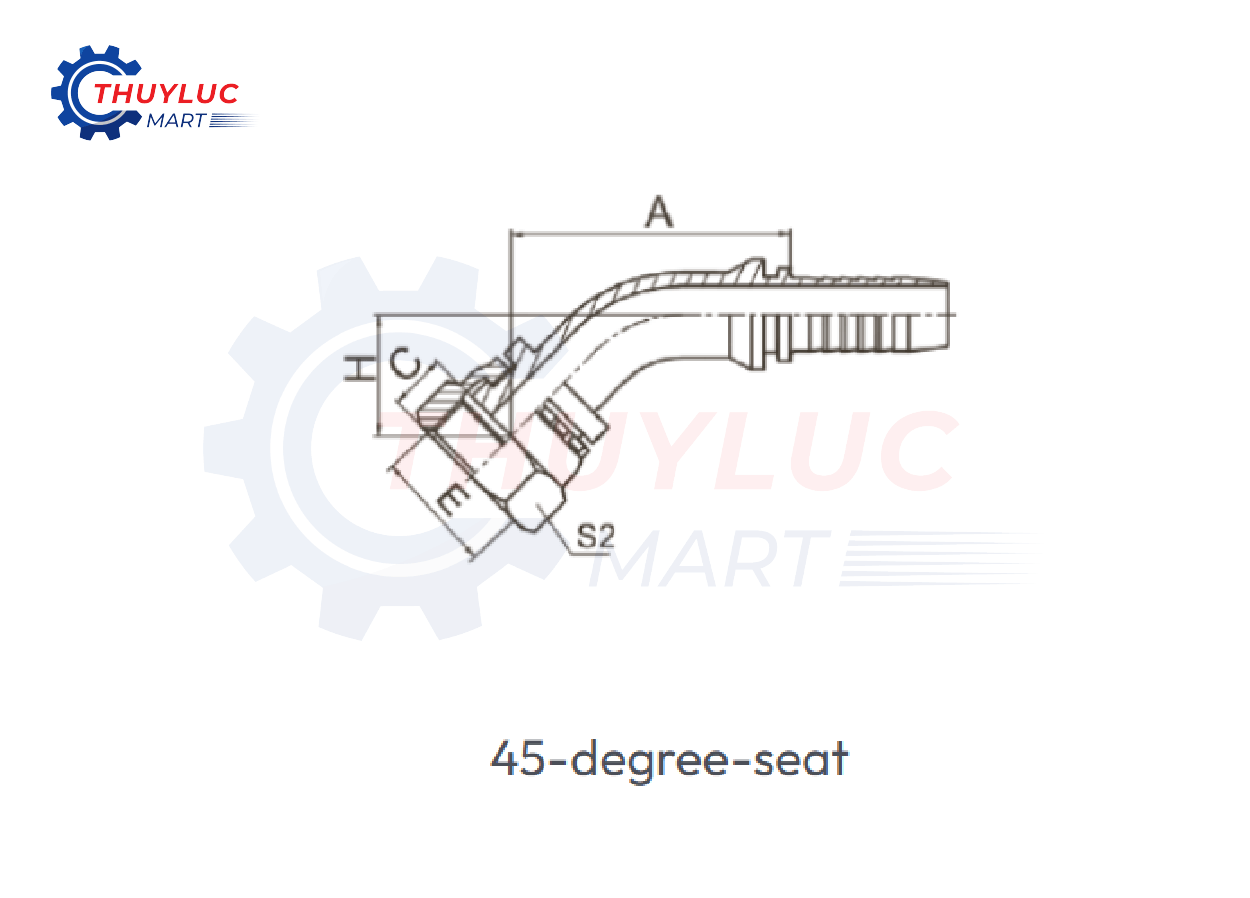

Đầu Nối SAE Góc 45 Độ (SAE 45 Degree Fittings)
Đầu nối SAE góc 45 độ là một loại đầu nối thủy lực đặc biệt được thiết kế để tạo điều kiện kết nối lưu chất ở góc 45 độ. Đầu nối SAE 45 độ có bề mặt làm kín dạng côn và góc loe 45 độ. Thiết kế này đảm bảo kết nối chắc chắn giữa đầu nối và ống, thường được ép chặt vào thân đầu nối bằng đai ốc loe (flare nut). Góc loe đảm bảo làm kín kim loại-với-kim loại, tăng cường khả năng chống rung và giảm nguy cơ rò rỉ, điều này rất quan trọng trong các ứng dụng mà lưu chất thủy lực chịu áp suất.
Tính Đặc Thù Ứng Dụng Của Đầu Nối và Ống Tuy Ô
Mỗi loại đầu nối SAE được thiết kế riêng cho một ứng dụng thủy lực cụ thể, mang lại những lợi ích riêng về hiệu quả làm kín, khả năng chịu áp suất và tính tương thích với các loại lưu chất thủy lực. Các kỹ sư và nhà thiết kế lựa chọn đầu nối dựa trên áp suất vận hành, dải nhiệt độ và điều kiện môi trường để đảm bảo hiệu suất và độ tin cậy tối ưu của hệ thống. Tính tiêu chuẩn hóa của đầu nối SAE cho phép khả năng thay thế lẫn nhau giữa các thiết bị khác nhau và giúp đơn giản hóa quy trình mua sắm và bảo trì.
>> Xem thêm: TOP 7 LOẠI ỐNG THỦY LỰC PHỔ BIẾN 2025
Ứng Dụng Của Đầu Nối SAE
Đầu nối SAE là thành phần không thể thiếu trong nhiều ứng dụng đa dạng thuộc các ngành công nghiệp khác nhau, tận dụng tính linh hoạt, độ tin cậy và thiết kế tiêu chuẩn hóa để đảm bảo quản lý năng lượng lưu chất hiệu quả và an toàn vận hành.
- Máy Móc Thủy Lực (Hydraulic Machinery)
- Hệ Thống Lái Ô Tô (Automotive Steering Systems)
- Hệ Thống Đẩy Hàng Hải (Marine Propulsion)
- Sản Xuất (Manufacturing)
- Thiết Bị Nông Nghiệp (Agricultural Equipment)
Đầu nối SAE là thành phần không thể thiếu trong nhiều ứng dụng đa dạng thuộc các ngành công nghiệp khác nhau, tận dụng tính linh hoạt, độ tin cậy và thiết kế tiêu chuẩn hóa để đảm bảo quản lý năng lượng lưu chất hiệu quả và an toàn vận hành.
Các Tiêu Chuẩn SAE Khác
Dưới đây là một số phân loại tiêu chuẩn SAE phổ biến khác cho đầu nối và ống tuy ô thủy lực:
Phân Loại Đầu Nối Thủy Lực (Hydraulic fittings series)
- R1, R2, R5, R16, R17: "ỐNG 1 VÀ 2 LỚP LƯỚI THÉP"
- R5, R7, R8: "ỐNG VỎ VẢI & NHỰA NHIỆT DẺO"
- R12, 4SP, 4SH, R13: "ỐNG 4 VÀ 6 LỚP LƯỚI THÉP"
- R13, R15: "ỐNG 6 LỚP LƯỚI THÉP 5000psi & 6000psi"

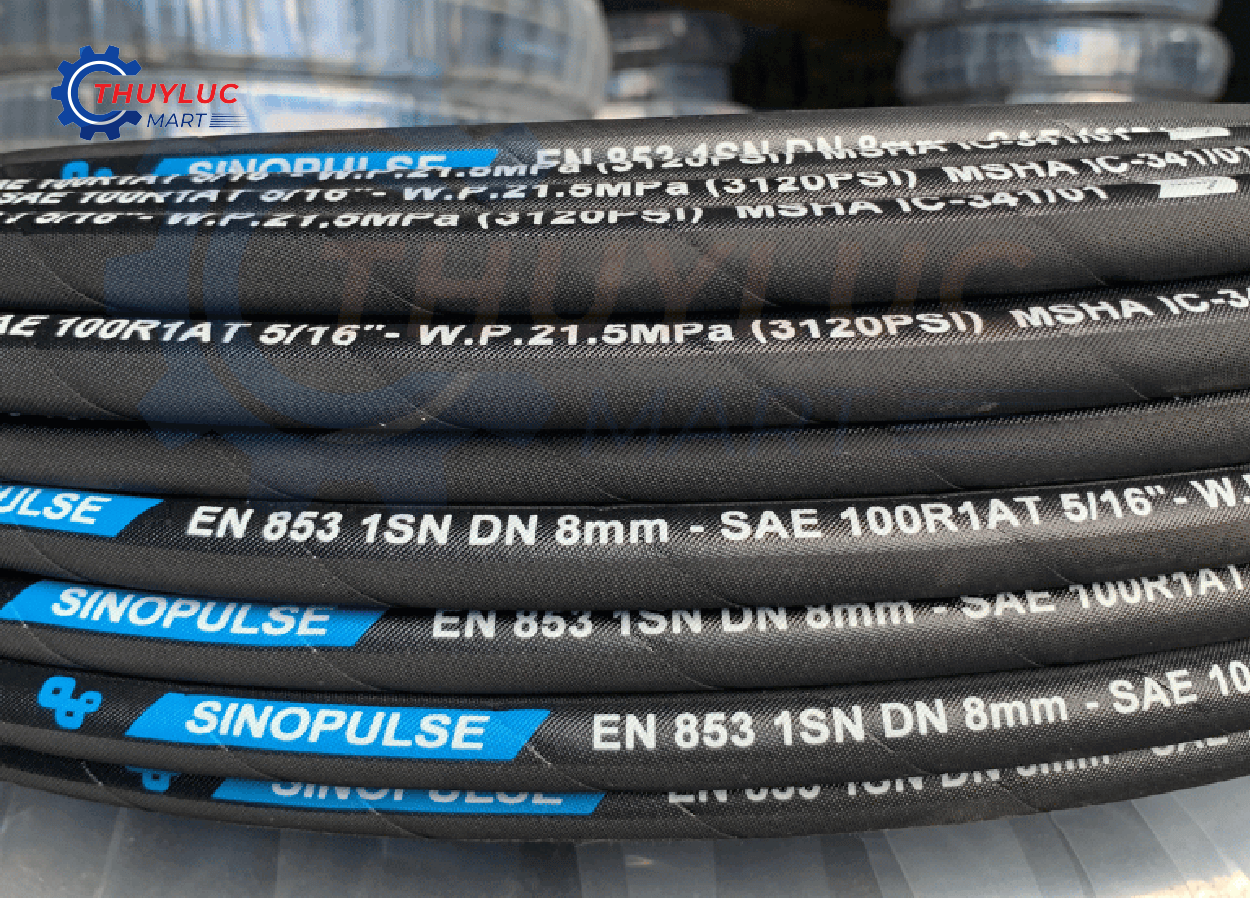

Phân Loại Ống Tuy Ô Thủy Lực (Hydraulic hose series)
- SAE 100R1: "ỐNG 1 LỚP LƯỚI THÉP"
- SAE 100R2: "ỐNG 2 LỚP LƯỚI THÉP"

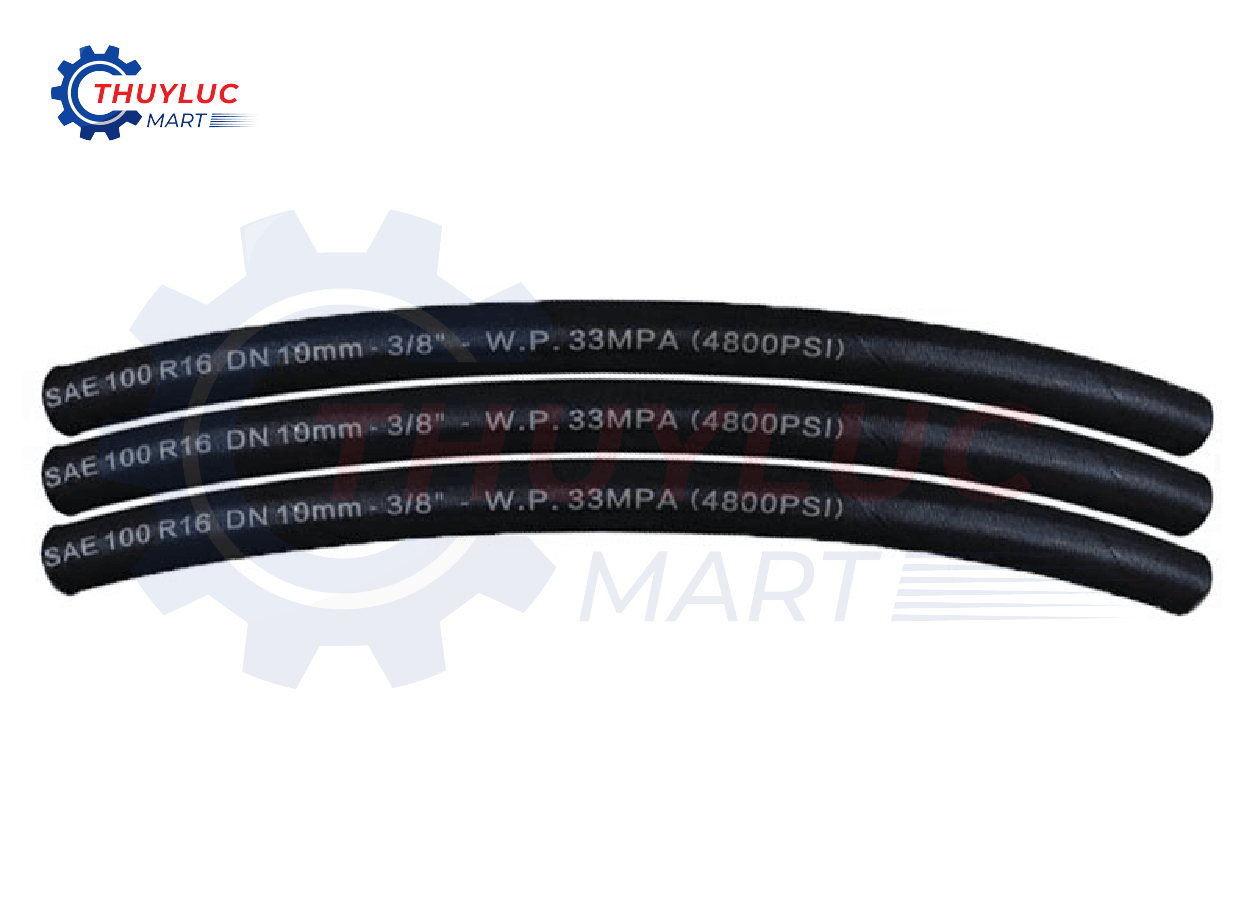

- SAE 100R16: "ỐNG 2 LỚP LƯỚI THÉP" (Độ uốn tốt hơn R2)
- SAE 100R17: "ỐNG 1 LỚP LƯỚI THÉP" (Áp suất làm việc không đổi)
- SAE 100R4: "ỐNG HÚT VÀ HỒI DẦU"
- SAE 100R7: "ỐNG NHỰA NHIỆT DẺO"
- SAE 100R8: "ỐNG NHỰA NHIỆT DẺO ÁP LỰC CAO"
- SAE 100R12: "ỐNG 4 LỚP LƯỚI THÉP LINH HOẠT"
- High-Pressure Four-Wire Hose: (Thường tương đương 4SH) Ống 4 Lớp Lưới Thép Áp Lực Cao
- SAE 100R13: "ỐNG 6 LỚP LƯỚI THÉP 5000psi"
- SAE 100R15: "ỐNG 6 LỚP LƯỚI THÉP 6000psi"
Lựa Chọn Đầu Nối SAE Phù Hợp
Việc lựa chọn đúng đầu nối SAE là rất quan trọng để đảm bảo hệ thống thủy lực hoạt động hiệu quả và đáng tin cậy. Quá trình này bao gồm việc đánh giá kỹ lưỡng một số yếu tố chính dựa trên yêu cầu vận hành cụ thể và tiêu chuẩn ngành.
- Định Mức Áp Suất (Pressure Rating): Đánh giá áp suất vận hành tối đa mà đầu nối sẽ gặp phải trong hệ thống thủy lực. Đầu nối SAE được định mức cho các dải áp suất cụ thể, và việc chọn đầu nối có định mức áp suất phù hợp đảm bảo an toàn và hiệu suất trong điều kiện vận hành.
- Khả Năng Chịu Nhiệt Độ (Temperature tolerance): Xem xét dải nhiệt độ mà hệ thống thủy lực hoạt động. Đầu nối SAE được thiết kế để chịu được các nhiệt độ khác nhau, và việc chọn đầu nối đáp ứng yêu cầu nhiệt độ của hệ thống giúp ngăn ngừa các vấn đề như suy giảm vật liệu hoặc mất hiệu quả làm kín trong môi trường nhiệt độ khắc nghiệt.
- Tính Tương Thích Với Lưu Chất Thủy Lực (Compatibility with hydraulic fluids): Đánh giá khả năng tương thích với loại lưu chất thủy lực được sử dụng trong hệ thống, bao gồm cả việc xem xét khả năng tương thích hóa học và khả năng chống suy thoái do dầu. Các loại lưu chất thủy lực khác nhau có thể có các đặc tính khác nhau, có thể ảnh hưởng đến vật liệu và hiệu suất làm kín của đầu nối SAE, vì vậy tính tương thích là một yếu tố quan trọng để đảm bảo độ tin cậy lâu dài.
- Lựa Chọn Vật Liệu (Material selection): Đầu nối SAE có sẵn với nhiều loại vật liệu khác nhau, chẳng hạn như thép không gỉ, đồng thau và nhôm, mỗi loại mang lại những lợi thế riêng về độ bền, khả năng chống ăn mòn và tính tương thích với các ứng dụng cụ thể. Việc lựa chọn vật liệu phù hợp với điều kiện môi trường và yêu cầu vận hành có thể cải thiện độ bền và hiệu suất.
- Tùy Chọn Tùy Chỉnh (Customization options): Tìm hiểu về các tùy chọn tùy chỉnh có sẵn từ các nhà sản xuất để điều chỉnh đầu nối cho phù hợp với nhu cầu ứng dụng cụ thể. Các đầu nối tùy chỉnh có thể bao gồm những thay đổi về cấu hình ren, kích thước và phương pháp làm kín để tối ưu hóa sự phù hợp và chức năng của các hệ thống thủy lực đặc thù.
>> Xem thêm: LỰA CHỌN ỐNG RỬA XE ÁP LỰC CAO TRUNG QUỐC TỐT NHẤT
Bạn cũng có thể liên hệ với Thủy Lực Mart, để được các kỹ sư hệ thống thủy lực tư vấn hoặc tìm kiếm lời khuyên chuyên môn để có được những thông tin và khuyến nghị giá trị. Đảm bảo tính tương thích với các thành phần hệ thống hiện có và tuân thủ các tiêu chuẩn ngành.
