Bảng Thông Số Mặt Bích BS PN2.5 Tiêu Chuẩn Anh BS4504/ EN1092-1

03 tháng 11 2025

CÔNG TY CỔ PHẦN THIẾT BỊ THỦY LỰC VIỆT NAM

Tra cứu ngay bảng thông số mặt bích BS PN2.5 theo tiêu chuẩn Anh BS4504 / EN1092-1. Bao gồm thông tin kích thước DN10 đến DN2000, đường kính lỗ bulong, độ dày, PCD và trọng lượng. Áp dụng cho hệ thống áp suất thấp như nước, khí nén, HVAC.

Mặt bích BS PN2.5 là loại mặt bích có áp suất danh định thấp nhất trong hệ BS4504 / EN1092-1, thường sử dụng cho các đường ống dẫn nước, không khí hoặc môi trường áp thấp.

Trong bài viết này, Thủy Lực Mart tổng hợp Bảng thông số mặt bích BS PN2.5 đầy đủ, gồm kích thước danh định DN10–DN2000, số lượng lỗ bulong, đường kính vòng bulong (PCD) và độ dày tiêu chuẩn – giúp kỹ sư và đơn vị thi công tra cứu nhanh, chọn đúng loại bích cho dự án.

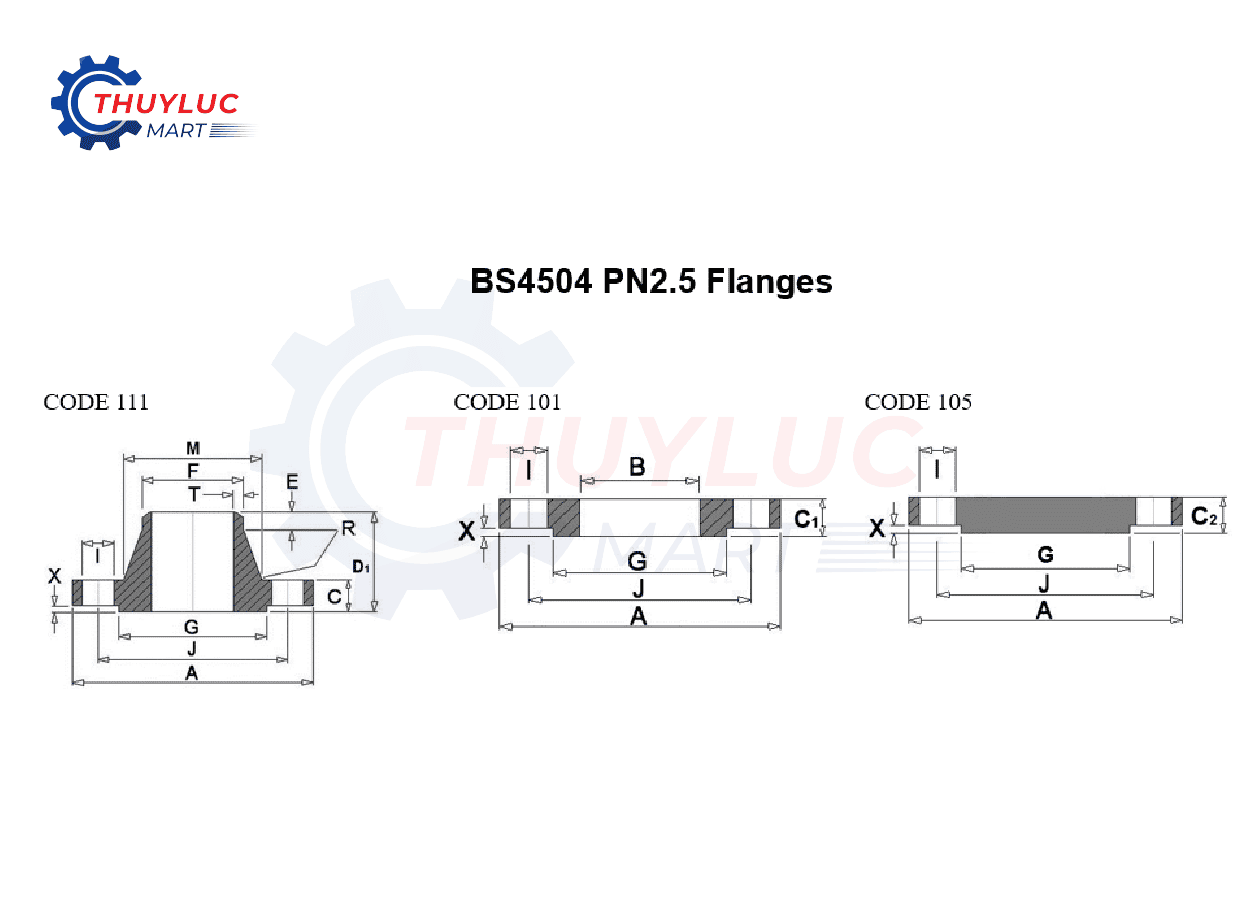

Mặt bích BS PN2.5

*Bảng thông số mặt bích tiêu chuẩn BS 4504 PN2.5*
Nom.	Flange					Raised Face		Drilling			Bolting	Neck					Bore Diameter
Size	Flange					Raised Face		Drilling			Bolting	Neck					Bore Diameter
DN	A	C	C1	C2	D1	G	X	No.	I	J		M	F	E	R	T	B
10	75	12	12	12	28	35	2	4	11	50	M10	26	17.2	6	3	1.8	18.0
15	80	12	12	12	30	40	2	4	11	55	M10	30	21.3	6	3	2.0	22.0
20	90	14	14	14	32	50	2	4	11	65	M10	38	26.9	6	4	2.3	27.5
25	100	14	14	14	35	60	2	4	11	75	M10	42	33.7	6	4	2.6	34.5
32	120	14	16	14	35	70	2	4	14	90	M12	55	42.4	6	5	2.6	43.5
40	130	14	16	14	38	80	3	4	14	100	M12	62	48.3	7	5	2.6	49.5
50	140	14	16	14	38	90	3	4	14	110	M12	74	60.3	8	5	2.9	61.5
65	160	14	16	14	38	110	3	4	14	130	M12	88	76.1	9	6	2.9	77.5
80	190	16	18	16	42	128	3	4	18	150	M16	102	88.9	10	6	3.2	90.5
100	210	16	18	16	45	148	3	4	18	170	M16	130	114.3	10	6	3.6	116.0
125	240	18	20	18	48	178	3	8	18	200	M16	155	139.7	10	6	4.0	141.5
150	265	18	20	18	48	202	3	8	18	225	M16	184	168.3	12	8	4.5	170.5
200	320	20	22	20	55	258	3	8	18	280	M16	236	219.1	15	8	5.6	221.5
250	375	22	24	22	60	312	3	12	18	335	M16	290	273.0	15	10	6.3	276.5
300	440	22	24	22	62	365	4	12	22	395	M20	342	323.9	15	10	7.1	327.6
350	490	22	26	22	62	415	4	12	22	445	M20	385	355.6	15	10	7.1	359.0
400	540	22	28	22	65	465	4	16	22	495	M20	438	406.4	15	10	7.1	411.0
450	595	24	30	24	65	520	4	16	22	550	M20	492	457.0	15	12	7.1	462.0
500	645	24	30	24	68	570	4	20	22	600	M20	538	508.0	15	12	7.1	513.5
600	755	24	32	34	70	670	5	20	26	705	M24	640	610.0	16	12	7.1	616.5
700	860	24	36	-	70	-	5	24	26	810	M24	740	711.0	16	12	-	-
800	975	26	38	-	70	-	5	24	30	920	M27	842	813.0	16	12	-	-
900	1075	26	40	-	70	-	5	24	30	1020	M27	942	914.0	16	12	-	-
1000	1175	26	42	-	70	-	5	28	30	1120	M27	1045	1016.0	16	12	-	-
1200	1375	26	44	-	70	-	5	32	30	1320	M27	1245	1220.0	16	16	-	-
1400	1575	26	48	-	70	-	5	36	30	1520	M27	1445	1420.0	16	16	-	-
1600	1790	26	51	-	80	-	5	40	30	1730	M27	1645	1620.0	20	16	-	-
1800	1990	26	54	-	80	-	5	44	30	1930	M27	1845	1820.0	20	16	-	-
2000	2190	26	58	-	80	-	5	48	30	2130	M27	2045	2020.0	22	16	-	-

Lưu ý:

Cần lưu ý khi sử dụng các kích thước này vì đường kính ngoài của ống (pipe O.D.) không tương ứng với kích thước tiêu chuẩn của thép không gỉ.

Mặt bích hàn cổ (Weldneck – mã 111) được gia công lỗ trong phù hợp với tiêu chuẩn độ dày ống (schedule) đang sử dụng trong hệ thống.
Mặt bích mã 105 được cung cấp dạng bề mặt phẳng (Flat Face), trừ khi người mua yêu cầu loại mặt bích khác.

Mặt bích BS PN2.5 là lựa chọn phù hợp cho các hệ thống nước, khí, HVAC với yêu cầu áp suất thấp nhưng vẫn cần độ kín cao. Tại Thủy Lực Mart, chúng tôi cung cấp và gia công mặt bích BS PN2.5 theo tiêu chuẩn BS4504 / EN1092-1, vật liệu inox 304, inox 316 hoặc thép carbon S400, sẵn kho nhiều kích thước từ DN10 đến DN2000.

Khách hàng có thể đặt gia công theo bản vẽ, theo hệ ren hoặc bích nối mềm thủy lực – đảm bảo đúng chuẩn kết nối, an toàn tuyệt đối cho vận hành. Liên hệ HOTLINE ngay để nhận tư vấn và báo giá nhanh nhất!
