Gia công ống mềm inox 304 DN200 & DN300 dài 4500mm, hàn mặt bích thép chuẩn JIS, chịu nhiệt cao – Giải pháp linh hoạt, chống rung cho mọi hệ thống nhà máy!
Trong hệ thống đường ống cấp thoát nước, dẫn dầu làm mát hoặc hơi nóng, ống mềm inox 304 DN200 và DN300 là lựa chọn không thể thiếu để đảm bảo độ linh hoạt, an toàn và tuổi thọ vận hành. Sản phẩm được gia công tại xưởng Thủy Lực Mart, hàn hai đầu mặt bích thép tiêu chuẩn JIS10K hoặc JIS16K, đảm bảo khả năng kết nối kín khít, lắp đặt nhanh và chịu tải cao.
Mỗi đoạn ống có chiều dài L=4500mm, thân ống cấu trúc ruột gợn sóng inox SUS304 kết hợp lớp giáp bện inox SS304 tăng khả năng chịu áp 16–40 kg/cm² và chịu nhiệt hơn 350°C. Đây là dòng ống chuyên dụng cho nhà máy chế biến, hệ thống hơi, dầu và nước công nghiệp — nơi cần giảm rung động, giãn nở nhiệt và đảm bảo độ bền vượt trội.
>> Chi tiết về phụ kiện đầu mặt bích xem thêm tại bài viết: Mặt bích là gì? Phân Loại, Ứng Dụng và Báo Giá Mặt Bích Mới Nhất
Cấu tạo và Vật liệu chi tiết của ống mềm inox 304 DN200 & DN300
Ống mềm inox 304 DN200 và DN300 được Thủy Lực Mart gia công dựa trên tiêu chuẩn kỹ thuật chặt chẽ, đảm bảo khả năng chịu áp cao – chịu nhiệt lớn – chống rung tốt cho nhiều môi trường công nghiệp.
Dưới đây là cấu trúc chi tiết của sản phẩm:
1. Lớp trong – Ruột gợn sóng inox SUS304
Phần ruột ống được dập sóng đồng tâm (corrugated) từ thép không gỉ SUS304 nguyên chất, giúp:
- Tăng khả năng uốn cong linh hoạt mà vẫn duy trì tiết diện lưu thông ổn định.
- Hấp thụ rung động và giãn nở nhiệt, đặc biệt trong các hệ thống cấp hơi, dầu hoặc nước nóng.
- Chống ăn mòn hóa chất và rỉ sét vượt trội so với thép carbon hoặc ống cao su bọc lưới.
Vật liệu SUS304 được chọn vì có độ bền kéo cao, khả năng chịu nhiệt tới 350–400°C, phù hợp cho các hệ thống làm mát, dẫn hơi và môi trường ngoài trời.

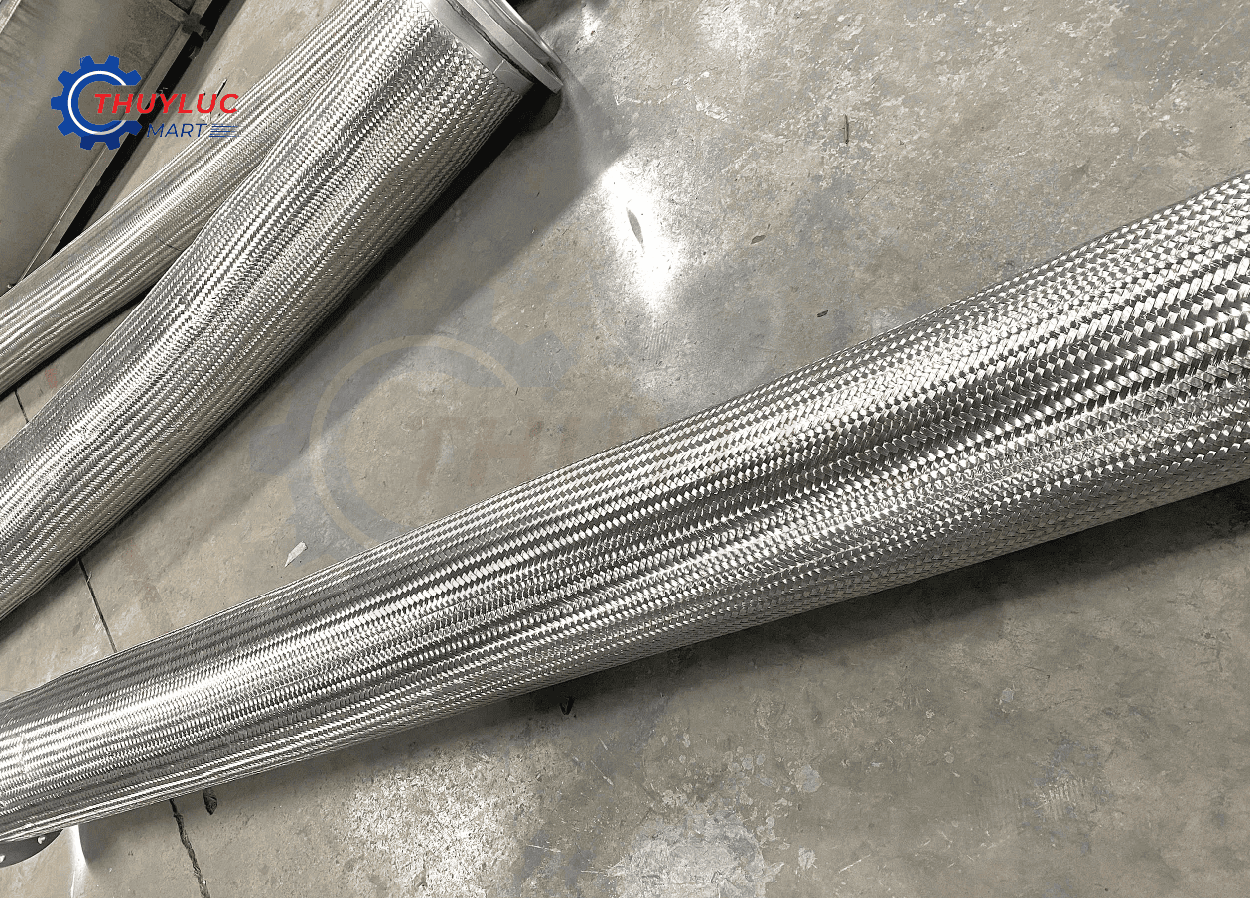

2. Lớp ngoài – Lưới bện inox SS304
Bao bọc ruột ống là lớp giáp bện thép không gỉ SS304 được đan chặt theo kiểu lưới xoắn chéo (braided mesh).
Tác dụng chính:
- Chống phồng và biến dạng khi ống chịu áp suất cao (áp làm việc 16–40 kg/cm²).
- Giảm mài mòn cơ học và tăng tuổi thọ ống, đặc biệt khi ống lắp đặt tại vị trí rung động hoặc di chuyển.
- Tăng tính thẩm mỹ và độ an toàn khi lắp trong nhà xưởng hoặc gần khu vực kỹ thuật mở.

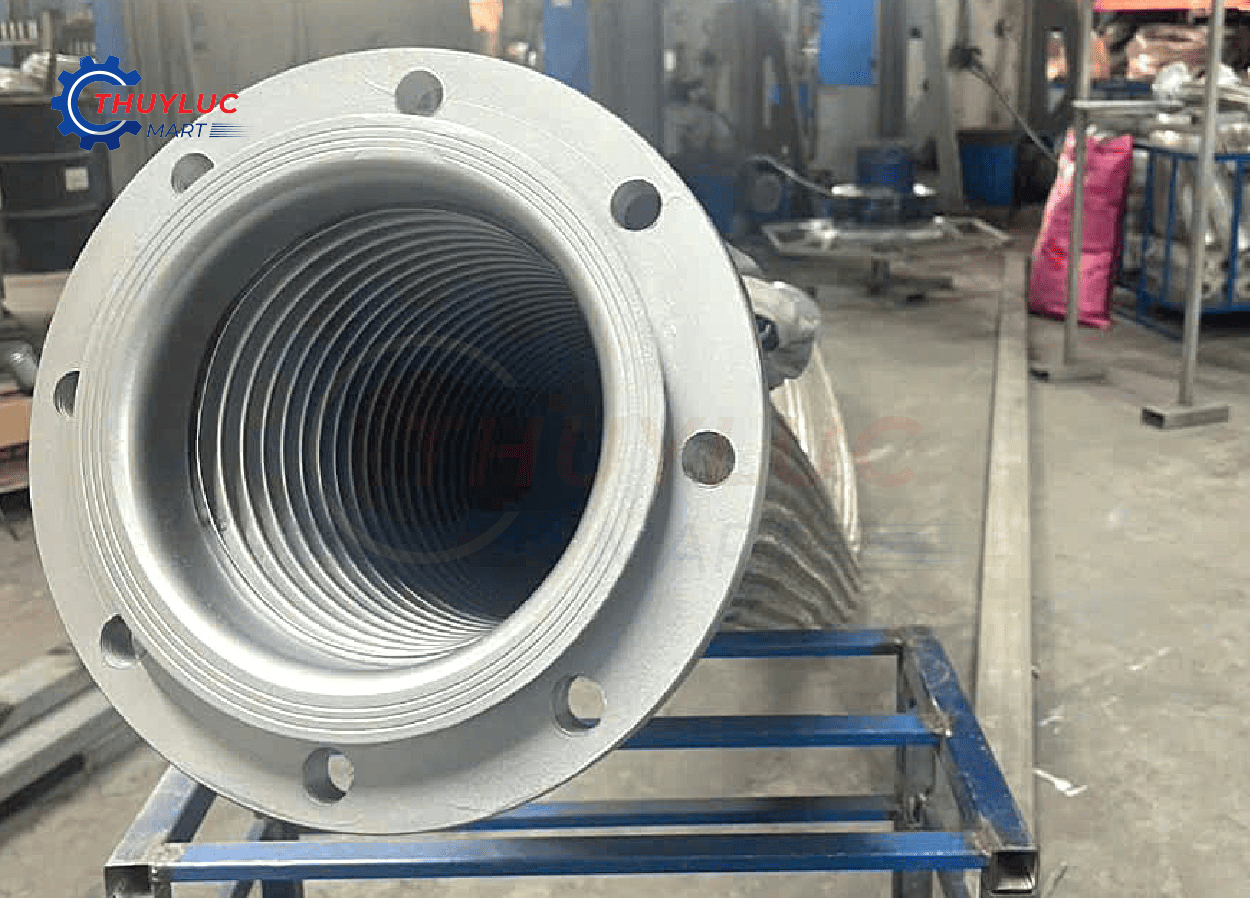

3. Hai đầu nối – Mặt bích thép JIS10K / JIS16K
Ống mềm inox DN200 và DN300 được hàn hai đầu mặt bích thép mạ hoặc inox SS304.
Mặt bích có thể là:
- Bích cố định (Fixed flange) hoặc

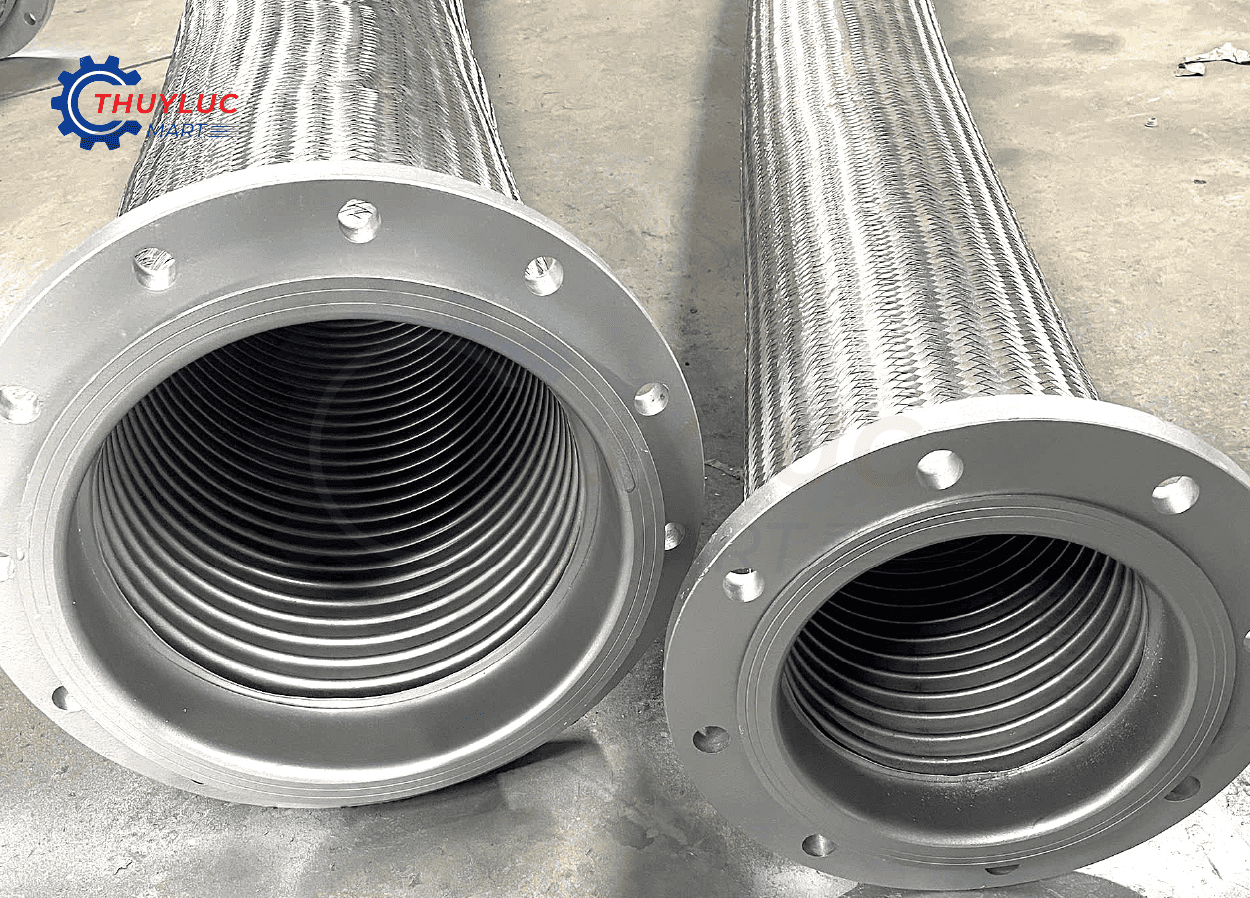

- Bích xoay (Loose flange) – giúp dễ dàng điều chỉnh khi lắp đặt.
Các tiêu chuẩn phổ biến gồm JIS10K, JIS16K, tương thích với đường ống công nghiệp Việt Nam.
>> Xem chi tiết Thông số kỹ thuật mặt bích inox/ thép theo Tiêu chuẩn Anh:
- Bảng Thông Số Mặt Bích BS PN2.5 Tiêu Chuẩn Anh BS4504/ EN1092-1
- Bảng Kích Thước Mặt Bích BS PN6 Cho Hệ Thống Nước Và Khí Nén
- Mặt Bích BS PN10 – Bảng Thông Số Kỹ Thuật BS4504/ EN1092-1
- Bảng Tra Cứu Thông Số Kỹ Thuật Mặt Bích BS PN16 – Tiêu Chuẩn BS4504
- Bảng Thông Số Mặt Bích PN25 Đầy Đủ Kích Thước Theo Chuẩn BS4504
- Bảng Thông Số Mặt Bích BS PN40 Cho Hệ Thống Áp Cao Và Hóa Chất
4. Quy cách kỹ thuật phổ biến
| Thông số | DN200 | DN300 |
|---|---|---|
| Áp suất làm việc | 16–25 bar | 16–25 bar |
| Nhiệt độ làm việc | -40°C đến +350°C | -40°C đến +350°C |
| Chiều dài tiêu chuẩn | L=4500mm (hoặc theo yêu cầu) | L=4500mm (hoặc theo yêu cầu) |
| Kiểu đầu nối | 2 đầu mặt bích thép / inox | 2 đầu mặt bích thép / inox |
5. Quy trình hàn & kiểm tra chất lượng
Mỗi đoạn ống mềm inox sau khi hàn bích được:
- Kiểm tra độ kín, độ bền và áp suất theo tiêu chuẩn ISO 10380:2012.
- Kiểm tra mối hàn bằng siêu âm (UT test) và test áp lực thực tế (pressure test).
- Vệ sinh – đánh bóng bề mặt trước khi đóng gói và xuất xưởng.
Nhờ quy trình kiểm định khắt khe, sản phẩm có độ tin cậy cao, sử dụng ổn định lâu dài trong hệ thống hơi, dầu, nước hoặc khí công nghiệp.
>> Xem thêm: Ống Ruột Gà Inox Penflex – Lựa Chọn Tối Ưu Cho Hệ Thống Công Nghiệp
Ứng dụng và các môi trường phù hợp với ống mềm inox DN200 - DN300
Ống mềm inox DN200 và DN300 là dòng sản phẩm có kích thước lớn, được ứng dụng chủ yếu trong các hệ thống dẫn lưu chất có lưu lượng cao và yêu cầu chịu áp – chịu nhiệt – giảm rung động mạnh.
Dưới đây là các nhóm ứng dụng tiêu biểu trong công nghiệp, được Thủy Lực Mart tổng hợp từ thực tế các dự án đã gia công và lắp đặt:
1. Hệ thống cấp thoát nước và xử lý nước công nghiệp
Trong các nhà máy nước, trạm bơm, hệ thống PCCC hoặc cấp thoát nước đô thị, ống mềm inox DN200–DN300 giúp:
- Hấp thụ dao động do máy bơm và van đóng mở liên tục.
- Chống nứt gãy cho đoạn ống cố định, nơi có sai lệch về trục hoặc độ giãn nở do nhiệt.
- Thay thế ống cứng ở các vị trí khó căn chỉnh hoặc dễ rung.
Ống mềm inox 304 có thể chịu được nước sạch, nước thải, hoặc nước tuần hoàn có chứa hóa chất nhẹ, đảm bảo độ bền vượt trội hơn ống cao su hoặc ống thép mạ kẽm.
2. Hệ thống dầu thủy lực và dầu làm mát công nghiệp
Trong các nhà máy cơ khí, luyện kim, khuôn ép nhựa, hoặc trạm thủy lực, ống mềm inox DN200–DN300 thường được dùng làm đường dẫn dầu áp lực hoặc dầu hồi.
Ưu điểm vượt trội:
- Chịu nhiệt đến 350°C, thích hợp cho dầu thủy lực, dầu truyền nhiệt.
- Không bị phồng rộp, tách lớp như ống cao su, đảm bảo lưu lượng ổn định.
- Kết hợp với mặt bích JIS10K/16K giúp tháo lắp bảo trì nhanh, không cần cắt hàn tại hiện trường.
Đặc biệt, trong các hệ thống tuần hoàn dầu nóng, loại ống bọc lưới inox còn giúp ngăn nổ hoặc rò rỉ dầu khi xảy ra dao động áp suất bất thường.
3. Hệ thống hơi nóng và nhiệt năng
Ống mềm inox là giải pháp duy nhất đảm bảo an toàn cho hệ thống hơi nước, khí nóng hoặc đường ống condensate.
Lý do kỹ thuật:
- Vật liệu inox 304 chịu được áp lực cao và không bị biến dạng khi nhiệt độ thay đổi liên tục.
- Cấu trúc ruột gợn sóng hấp thụ tốt giãn nở nhiệt trong đường ống.
- Lưới bện inox ngoài giúp giữ hình dạng ống và ngăn phồng nổ khi hệ thống khởi động đột ngột.
Ứng dụng phổ biến tại: Nhà máy dệt nhuộm, lò hơi công nghiệp, nhà máy thực phẩm, hệ thống sấy khí và sấy vật liệu.
4. Ngành hàng hải – đóng tàu – giàn khoan
Với yêu cầu khắt khe về độ bền, ống mềm inox 304 DN200–DN300 được sử dụng trong:
- Đường dẫn nước làm mát động cơ tàu thủy.
- Hệ thống bơm ballast hoặc bơm cứu hỏa.
- Hệ thống dẫn dầu và khí trên boong giàn khoan.
Tại đây, độ ăn mòn muối biển cao, nên nhiều dự án lựa chọn nâng cấp lên vật liệu inox 316L để tăng tuổi thọ và giảm chi phí bảo trì dài hạn.
5. Hệ thống HVAC, chiller và cấp gió công nghiệp
Ống mềm inox được dùng để giảm rung động tại vị trí kết nối máy nén, chiller, quạt gió hoặc hệ thống làm mát trung tâm.
Ưu điểm:
- Hấp thụ dao động cơ học, giảm truyền rung ra toàn bộ hệ thống.
- Dễ tháo lắp, bảo trì định kỳ.
- Giúp duy trì ổn định áp suất và nhiệt độ trong hệ thống kín.
6. Các ứng dụng đặc thù khác
Tùy theo yêu cầu kỹ thuật, ống mềm inox còn được gia công cho:
- Hệ thống dẫn khí nén công suất lớn.
- Hệ thống hóa chất nhẹ, dung môi trung tính.
- Dây chuyền sản xuất dược phẩm, thực phẩm có yêu cầu vệ sinh cao.
Nơi gia công sản xuất ống mềm inox - Xưởng Thủy Lực Mart
Không phải đơn vị nào cũng đủ năng lực gia công ống mềm inox DN200 – DN300 đúng kỹ thuật.
Đây là phân khúc sản phẩm lớn, áp suất và khối lượng cao, yêu cầu đồng thời máy móc chính xác, vật liệu đạt chuẩn, và quy trình kiểm tra nghiêm ngặt.
Tại Thủy Lực Mart, mỗi sản phẩm được xử lý theo chuẩn kỹ thuật châu Âu, đảm bảo độ an toàn và độ bền tối đa trong mọi điều kiện làm việc.
1. Hệ thống máy móc và thiết bị chuyên dụng
Xưởng Thủy Lực Mart được trang bị máy uốn ống, máy đan lưới inox và máy hàn Argon TIG công nghiệp chuyên dùng cho ống mềm kích cỡ lớn.
Một số thiết bị nổi bật gồm:
- Máy ép thủy lực công suất lớn (đến 800 tấn) cho phép ép kín đầu bích DN600 mà không biến dạng.
- Máy hàn bán tự động và thủ công TIG – MIG cho mối hàn đều, kín tuyệt đối, đạt chuẩn kiểm tra khí nén và áp lực cao.
- Máy test áp suất (Pressure Test Bench) kiểm tra đến 60 bar (≈ 870 psi) theo tiêu chuẩn ISO 10380 / EN ISO 17484.
- Bộ đo biến dạng & dao động giúp kiểm tra tính đàn hồi và khả năng hấp thụ rung của từng lô hàng trước khi xuất xưởng.
2. Quy trình kiểm định 100% trước khi giao hàng
Mỗi ống mềm inox DN200 – DN300 sau khi hoàn thiện đều phải trải qua 3 bước kiểm định độc lập:
(a) Kiểm tra kích thước và độ chính xác lắp ghép
→ Đảm bảo đường kính, bước sóng, và độ tròn đồng trục phù hợp với mặt bích tiêu chuẩn JIS / DIN / ANSI.
(b) Thử áp lực thủy tĩnh (Hydrostatic Test)
→ Toàn bộ ống được bơm nước đến 1.5 lần áp suất làm việc (thường là 24–60 bar tùy cỡ) và giữ áp trong 5 phút để kiểm tra rò rỉ.
(c) Kiểm tra mối hàn và độ bền cơ học (Weld Integrity Test)
→ Dùng dung dịch kiểm tra thấm màu hoặc phương pháp siêu âm (UT Test) phát hiện khuyết tật hàn nhỏ nhất.
Chỉ những sản phẩm đạt cả ba tiêu chí mới được đóng gói – dán tem kiểm định – và xuất kho.
3. Lợi thế khác biệt của Thủy Lực Mart
- Kinh nghiệm hơn 13 năm trong ngành ống thủy lực, ống mềm và phụ kiện kết nối cao áp.
- Kho vật tư sẵn có tại TP.HCM và Hà Nội, gồm ống inox, mặt bích JIS/ANSI, phụ kiện đầu nối, lưới inox…
- Đội ngũ kỹ thuật am hiểu tiêu chuẩn – có khả năng thiết kế, cải tiến, và lắp ráp theo bản vẽ yêu cầu thực tế của từng khách hàng.
- Chính sách bảo hành và hỗ trợ kỹ thuật sau bán hàng rõ ràng, đảm bảo vận hành ổn định và an toàn cho hệ thống.

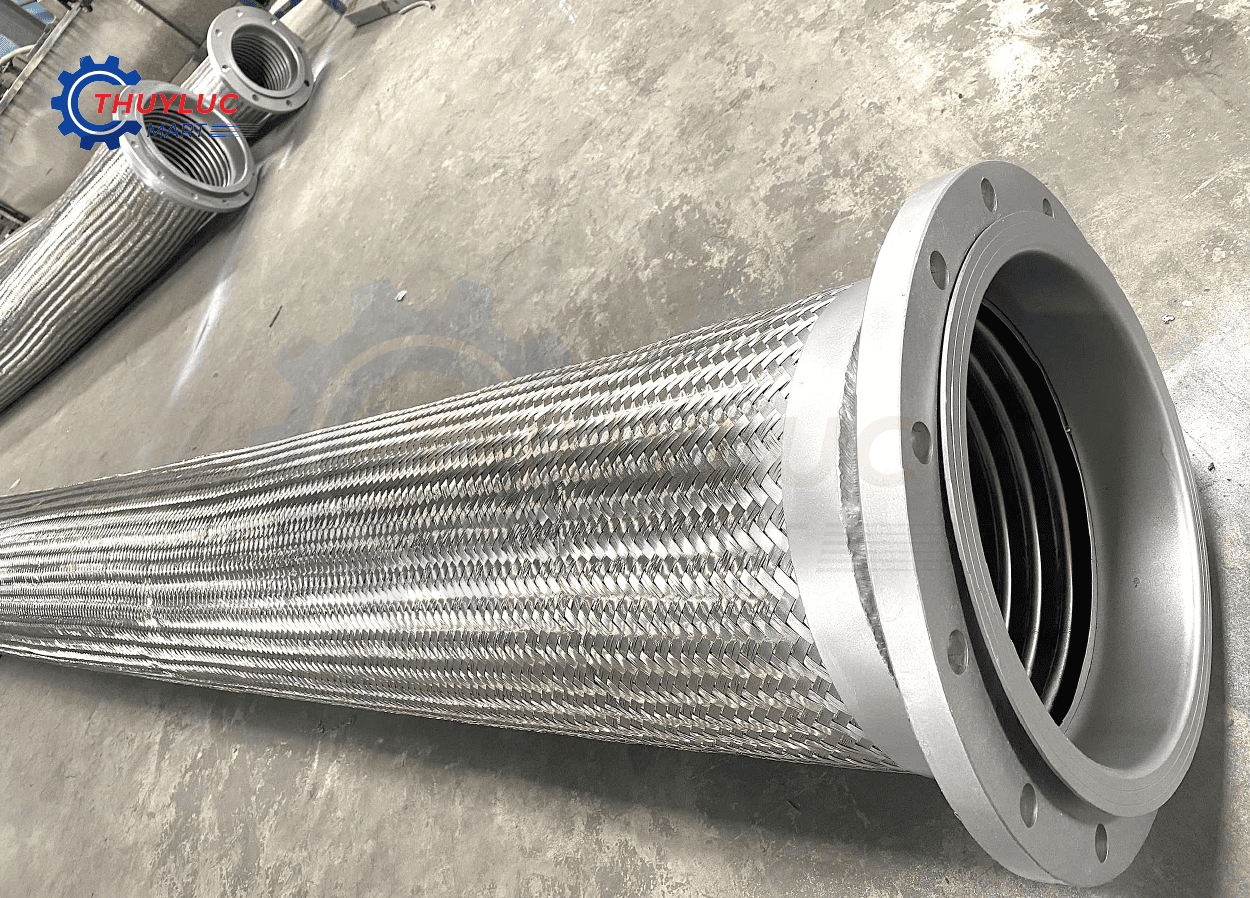

4. Hình ảnh thực tế và quy trình tại xưởng
Thủy Lực Mart thường xuyên gia công ống DN100–DN600 theo đơn hàng nhà máy, với quy trình khép kín:
- Tiếp nhận bản vẽ và thông số kỹ thuật.
- Tư vấn vật liệu – mặt bích – chiều dài phù hợp.
- Gia công – hàn – test áp – kiểm tra – đóng gói.
- Giao hàng tận nơi toàn quốc chỉ trong 24–48h.
Mỗi sản phẩm khi bàn giao đều kèm (nếu có yêu cầu):
- Phiếu test áp suất (Pressure Test Report),
- Tem truy xuất nguồn gốc vật liệu,
- Và hóa đơn chứng từ CO/CQ đầy đủ.
Khách hàng chọn Thủy Lực Mart không chỉ vì giá, mà vì sự an tâm kỹ thuật và độ tin cậy. Chúng tôi hiểu rằng, một mối hàn sai hay ống sai tiêu chuẩn có thể khiến toàn hệ thống phải dừng hoạt động. Vì vậy, mọi sản phẩm rời xưởng đều mang triết lý: “Chính xác ngay từ đầu – Bền bỉ suốt vòng đời thiết bị.”
Một sản phẩm Ống mềm inox chất lượng không chỉ đến từ vật liệu tốt, mà còn nằm ở tay nghề hàn – kỹ thuật kiểm định – độ chính xác khi lắp ghép mặt bích. Đó chính là lý do ngày càng nhiều doanh nghiệp, nhà máy và đơn vị EPC chọn Thủy Lực Mart làm đối tác gia công và cung cấp ống mềm inox theo yêu cầu.
Tại Thủy Lực Mart, chúng tôi không chỉ bán ống - chúng tôi thiết kế, gia công, test áp và bàn giao trọn gói, sẵn sàng hỗ trợ kỹ thuật tận nơi khi cần. Từ DN25 đến DN600, từ ống bọc lưới inox, ống chống rung, đến ống nối mềm mặt bích, tất cả đều được kiểm tra 100% trước khi xuất xưởng. Hãy liên hệ ngay với chúng tôi nếu bạn đang có nhu cầu và những thắc mắc về sản phẩm nhé!
